БРОНИРОВАННАЯ РАЗВЕДЫВАТЕЛЬНО-ДОЗОРНАЯ МАШИНА БРДМ-2

Состояние на вооружении с 1962 г

Разработчик . КБ ГАЗ

Изготовитель . ГАЗ

Производство . серия 1963-89г.г.

База БРДМ

Колесная формула . 8x8

Боевая масса, т 7,0

Длина, мм 5750

Ширина, мм 2350

Высота, мм . 2310

Клиренс, мм 340

Ср. уд. давл. в шинах, кг/см #178; 0,5-2,7

Тип двигателя карбюратор ГАЗ-41

Максимальная мощность, л.с 140

Удельная мощность, л.с./т 20,0

Максимальная скорость,км/ч 95

Скорость на плаву, км/ч 10

Запас хода, км 750

Запас топлива, л . 290

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 20-25

– ров, м 1,22

– брод, м . плавает

Бронирование, мм

– лоб корпуса 6-10

– лоб башни . 6

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия . 14,5 мм КПВТ

(боекомплект, шт.) (500)

– число х калибр, мм и тип

пулеметов . 7,62 мм ПКТ

(боекомплект, шт.) . (2000)

Прицел ПП-61А

Радиостанция Р-123


Дополнительные сведения: Главный конструктор В.А. Дедков. Создана на базе шасси БРДМ и имеет закрытый герметичный корпус. Сверху корпуса установлена бронированная башня со спаренными пулеметами КПВТ и ПКТ, приводы пулемета ручные. Машина оснащена навигационной аппаратурой ТНА-2. Для движения по воде используется водометный движитель. На базе БРДМ были созданы машины управления БРДМ-2у, химической разведки БРДМ-2рхб, противотанковые комплексы 9П122, 9П133, 9П148, зенитно-ракетный комплекс 9П31.

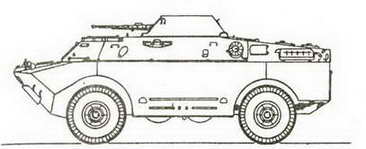

Бронированная разведывательно-дозорная машина БРДМ-2.

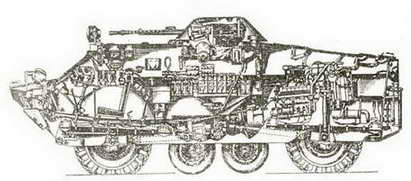

Общая компоновка БРДМ-2.

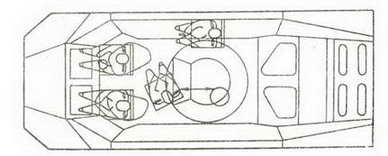

Схема размещения экипажа в корпусе БРДМ-2.





Машина управления БРДМ-2 У.
