ОПЫТНЫЙ РАКЕТНЫЙ ТАНК ОБЪЕКТ 772

Состояние эскизный проект, 1962 г.

Разработчик КБ ЧТЗ

Производство не производился

Боевая масса, т 35

Длина , мм:

– с пушкой вперед 7200

– корпуса . 6117

Ширина, мм 3415

Высота по крышу башни, мм ок.1750

Клиренс, мм переменный

Ср. уд. давление на грунт, кг/см #178; 0,45

Преодолеваемые препятствия:

– подъем, град 30

– брод, м . 1,4 ( с ОПВТ – 5 )

Тип двигателя дизель 5ДТФ

Максимальная мощность, л.с 700

Удельная мощность, л.с./т 20

Максимальная скорость, км/ч . 65

Запас хода, км . 500

Бронирование, мм:

– лоб корпуса . 200

– лоб башни . 400

Средства постановки дымзавес ТДА

Экипаж, чел 4

Вооружение:

– пусковая установка ПТУР"Лотос"

(боекомплект, шт.) « (..)

– число х калибр, мм и тип

орудия 73 мм полуавтоматич.

(боекомплект,шт.) (40)

Прицел-прибор наведения

Радиостанция Р-123


Дополнительные сведения: Главный конструктор П.П.Исаков. Создан на базе узлов и агрегатов танка Т-64 по обычной компоновочной схеме. Пусковая установка ПТУР "Лотос" или 301-П размещалась в литой башне. Корпус сварной из катаных броневых листов, лобовая часть из комбинированной трехслойной брони. Прорабатывались варианты открытого и закрытого размещения пусковой установки.

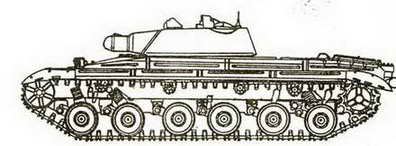

Опытный ракетный танк объект 772.

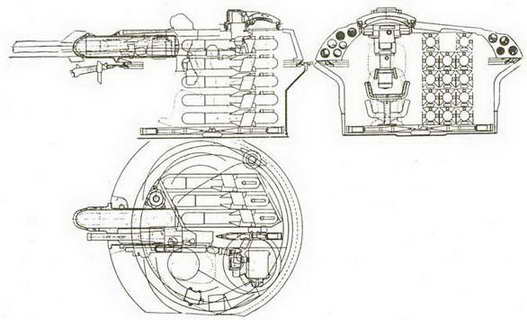

Компоновочная схема боевого отделения об. 772 с УРС "Лотос".

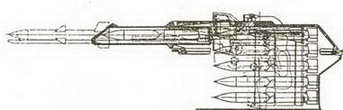

Компоновочная схема боевого отделения об. 772 с УРС 30 J П.
