ТЯЖЕЛЫЙ ТАНК КВ-1 (КВ, Клим Ворошилов)

Состояние принят на вооружение в 1939 г.

Разработчик СКБ-2 ЛКЗ

Изготовитель ЛКЗ, ЧКЗ

Производство . серия 1940-42 гг.

Боевая масса, т 47-47,5

Длина, мм:

– с пушкой вперед . 6750

– корпуса 6750

Ширина, мм 3320

Высота по крышу башни, мм . 2710

Клиренс, мм . 450

Ср. уд давление на грунт, кг/см #178; 0,77

Преодолеваемые препятствия:

– подъем, град 36

– крен, град . 30

– ров, м 2,5

– стенка, м . 1,0

– брод, м 1,6

Тип двигателя дизель В-2К

Максимальная мощность, л.с 600

Запас топлива, л . 615

Удельная мощность, л.с/т 12,6

Максимальная скорость, км/ч . 35

Запас хода, км . 250

Бронирование, мм:

– лоб корпуса . 75

– лоб башни . 75

Экипаж, чел . 5

Вооружение:

– число х калибр, мм и тип

орудия 1 х 76,2 мм Л-11

(боекомплект, шт.) (111)

– число х калибр, мм и тип

пулеметов . 4 х 7,62 мм ДТ

(боекомплект, шт.) (3024)

Прицел . ТОД-6, ПТ-6

Радиостанция 71-ТК-З


Дополнительные сведения: Первый отечественный тяжелый танк, имевший однобашенную компоновку. Ведущий конструктор – Н Л .Духов. Опытный образец выпущен в сентябре 1939 г. Серийные танки отличались наличием курсового пулемета и выпускались с башней двух типов: сварной из листов толщиной 75 мм или литой с толщиной стенок 95 мм. Пушка Л-11 была заменена 76,2 мм пушкой Ф-32, А с 1941 г. танк выпускался с 76,2 мм пушкой ЗИС-5 с боекомплектом 114 выстрелов. Бронезащита корпуса была усилена дополнительными 25-мм экранами. Толщина стенок литой башни доведена до 105 мм. Всего было выпущено около 4800 танков КВ различных модификаций.На базе КВ-1 были созданы танки КВ-2, КВ-3, КВ-8, КВ-9 и др.

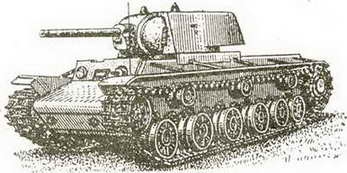

Тяжелый танк КВ (опытный образец).

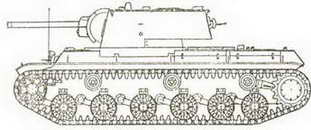

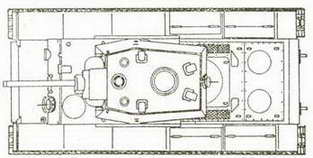

Тяжелый танк КВ-1 с пушкой ЗИС-5 в сварной башне.

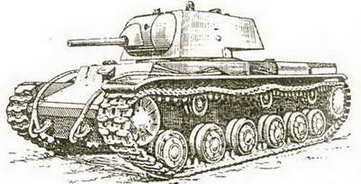

Тяжелый танк КВ-1 с пушкой ЗИС-5 в литой башне и дополнительными экранами.
