ЛЕГКИЙ ПЛАВАЮЩИЙ ТАНК ПТ-76Б (объект 740Б)

Состояние принят на вооружение в 1958 г.

разработчик КБ СТЗ

Изготовитель . СТЗ

Производство . серия с 1959 г.

Боевая масса, т 14,2

Длина, мм

– с пушкой вперед 7634

– корпуса 6910

Ширина, мм 3140

Высота, мм 2325

Клиренс, мм . 370

Ср. уд. давление на грунт, кг/см #178; 0,49

Преодолеваемые препятствия:

– подъем, град 38

– крен, град 18

– ров, м 2,8

– стенка, м 1,1

– брод, м . плавает

Тип двигателя дизель В-6

Максимальная мощность, л.с 240

Удельная мощность, л.с/т 16,9

Максимальная скорость, км/ч . 44

Скорость на плаву, км/ч 10,2

Запас топлива, л 390

Запас хода, км 370

Бронирование, мм:

– лоб корпуса 13

– лоб башни 15

Средства постановки дымзавес ТДА

Противоатомная защита . с-ма ПАЗ

Экипаж, чел 3

Вооружение:

– число х калибр и тип

орудия 1 х 76,2 мм Д-56ТС

(боекомплект, шт.) . (40)

– число х калибр и тип

пулеметов 1 х 7,62 мм СГМТ

(боекомплект, шт.) (1000)

Прицел ТШК-2-66

Ночной прицел нет

Стабилизатор вооружения:

– тип 2- плоскостной

– марка . СТП-2П "Заря"

Радиостанция Р-113

Навигационная аппаратура ГПК-48


Дополнительные сведения: Модернизация танка ПТ-76 путем установки пушки Д-56ТС с двухплоскостным стабилизатором и оборудования системой ПАЗ. Увеличена высота корпуса, усовершенствованы средства связи, приборы наблюдения и электрооборудование машины. На танке дополнительно размещен внутренний топливный бак. Работы выполнялись КБ серийного завода под руководством гл. конструктора И.В.Гавалова.

На базе танка созданы бронетранспортер БТР-50ПК, командно-штабная машина БТР- 50ПУ, пусковая установка тактических ракет "Луна" и др.

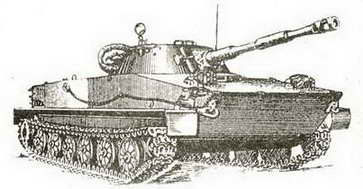

Легкий плавающий танк ПТ-76Б.

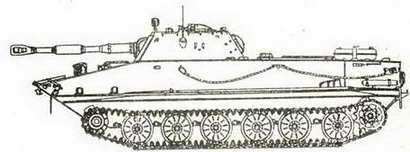

Легкий плавающий танк ПТ-76 с пушкой Д-56ТМ.

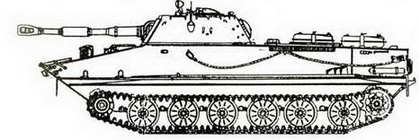

Легкий плавающий танк ПТ-76Б.

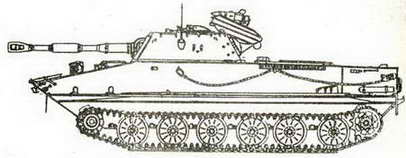

Танк ПТ-76Б с ПТУР "Малютка" в качестве дополнительного вооружения.
