МАЛЫЙ ПЛАВАЮЩИЙ ТАНК Т-38

Состояние принят на вооружение в 1936 году.

Разработчик . КБ завода N37

Изготовитель . ГАЗ,з-д. N37

Производство . серия 1936-39 гг.

Боевая масса, т 3,3

Длина, мм

– с пушкой вперед . 3780

– корпуса .3780

Ширина, мм 2234

Высота по крышу башни, мм 1630

Клиренс, мм . 280-300

Ср. уд. давление на грунт, кг/см #178; 0,44

Преодолеваемые препятствия:

– подъем, град 32-33

– брод, м . плавает

Тип двигателя карбюраторный ГАЗ-АА

Максимальная мощность, л.с 40

Запас топлива, л . 115

Удельная мощность, л.с./т . 12,1

Запас хода, км . 220-230

Максимальная скорость, км/ч:

– на гусеницах . 40

– на плаву . 6-7

Бронирование, мм:

– лоб корпуса 9

– лоб башни . 9

Экипаж, чел 2

Вооружение:

– число х калибр, мм и тип

пулеметов . 7,62 мм ДТ

(боекомплект, шт.) (1512)

Прицел МП

Радиостанция (71-ТК-1 )


Дополнительные сведения: Ведущий конструктор Н.А.Астров. Корпус танка клепано- сварной. Башня цилиндрической формы размещена на корпусе ближе к левому борту. Установленный в башне пупемет имеет плечевой упор. Двигатель установлен в кормовой части корпуса. Ходовая часть аналогична танку Т-37. Радиостанция устанавливалась не на всех танках . Выпущено 1340 танков заводом N37 им. Орджоникидзе, 35 танков – ГАЗ. На базе Т-38 создан опытный танкТ-38М1 и танкТ-38М2 с двигателем ГАЗ-М1 мощностью 50 л.с., который находился всерийном производстве. Танки посту пали в разведывательные подраздепения и принимали участие в Великой Отечественной войне.

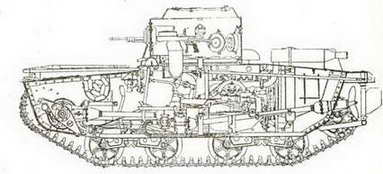

Малый плавающий танк Т-38.

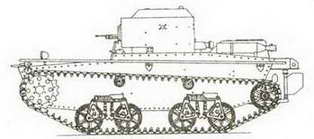

Малый плавающий танк Т-38.


Малый плавающий танк Т-38.
