БОЕВАЯ МАШИНА ПЕХОТЫ БМП-2 (объект 675)

Состояние на вооружении с 1980 г.

Разработчик КБ КМЗ

Изготовитель КМЗ

Производство серия

Боевая масса, т 13,8-14

Длина, мм . 6735

Ширина, мм 3150

Высота, мм 2059

Клиренс, мм 420

Ср. уд. давление на грунт, кг/см #178; 0,63

Преодолеваемые препятствия:

– подъем, град 35

– ров, м 2,5

– стенка, м 0,7

– брод, м плавает

Тип двигателя дизель УТД-20С1

Максимальная мощность, л.с. . 285-300

Удельная мощность, л.с/т 21,8

Максимальная скорость, км/ч 65

Скорость на плаву, км/ч 7

Запас хода, км . 550-600

Бронирование, мм 6-26

Ср. постан.дымзавес . 6 х 902В, ТДА

Экипаж, чел 3

Десант, чел . 7

Вооружение:

– калибр орудия, мм . 30

– тип орудия 2А42

(боекомплект, шт.) . (500)

– число х калибр, мм и тип

пулеметов 7,62 мм ПКТ

(боекомплект, шт.) (2000)

– тип ПТУР "Конкурс"

(боекомплект, шт.) (4)

– число и тип ПЗРК 2 х 9К34

Стаб. вооружения 2-х плоск. 2Э36-1

Прицел 1 ПЗ-З.БПК-1-42

Ночной прицел . тот же

ИК-прожектор ОУ-ЗГА2

Число амбразур для стрелкового

оружия, шт . 8

Радиостанция Р-123М

Навигационная аппаратура ГПК-59


Дополнительные сведения: Разработана на базе БМП-1. Опытный образец об.765 создан в 1974г. Первые серийные машины были внешне похожи на опытный образец и имели два пулемета. Внешнее отличие заключалось в установке на башне приборов наведения ПТУР, который на серийной машине размещался непосредственно под пусковой установкой ПТУР. На первых образцах не было также дымовых мортир 902В. На базе машины созданы командирский вариант БМП-2К, вариант с дополнительной броневой защитой БМП-2Д и др. На машинах может устанавливаться стабилизатор вооружения 2Э36-5.

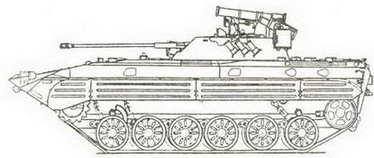

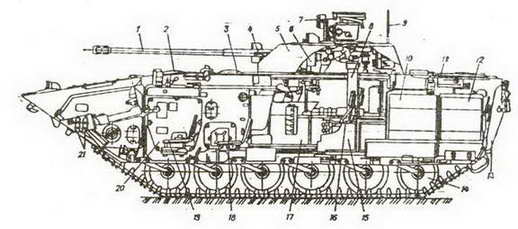

Боевая машина пехоты БМП-2.


1- пушка 2А42; 2 -люк механика-водителя; 3 – люк десантника: 4 – спаренный пулемет ПКТ; 5 – башня: 6 – прицел БПК-1-42; 7 -пусковая установка; 8 – укладка ПТУР; 9 – антенна радиостанции Р-123М; 10 – топливный бак; 11 -люк десант»: 12 – аккумуляторный отсек; 13- кормовая дверь; 14 – опорный каток; 15 – магазин пушки; 2А42; 16 – сиденье оператора; 17 – магазин ПКТ; 18 – сиденье . десантника; 19 – сиденье механика-водителя; 20 перегородка силового отделения; 21- баллоны системы ППО

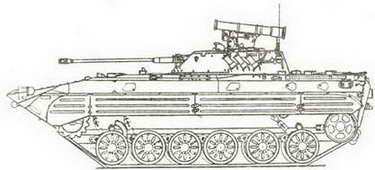

Боевая машина пехоты БМП-2 первых серий.


Боевая машина десанта БМД-2 с гранатометом АГ-17.

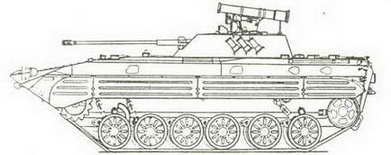

Командирская боевая машина пехоты БМП-2К.
