Броненосцы типа "Захсен"

К моменту спуска в 1875 г. "Захсена" – головного броненосца серии из четырех кораблей германская судостроительная промышленность достигла больших высот. Это позволило руководству военно-морского флота отказаться от заказа кораблей за границей. Броненосцы типа "Захсен" ("Захсен", "Баден", "Байерн" и "Вюртемберг), по словам восторгавшегося современника, "не только представляют наглядный пример развития судостроения, но и дают понятие о силе гения германского народа, уже создавшего новый .тип боевых судов на основании строгой программы и применительно к местным условиям в Балтийском море. Этими судами по справедливости может гордиться германский флот."

Говоря современным языком в Германии времен Вильгельма I для Балтики умелыми руками талантливого немецкого народа создали прекраснейшие и мощные корабли.

Их чертежи разработали в Адмиралтействе. Два корабля ("Захсен" и "Вюртемберг") строили в Штецине на заводе "Вулкан", два ("Байерн" и "Баден") в Киле на казенных верфях.

При водоизмещении 7400 т они имели следующие размерения: длину между перпендикулярами 98, наибольшую ширину 18 и осадку 6,4 м. Корпуса набирались по уже распространенной клетчатой системе, и они имели междудонное пространство 1,2 м. Внизу вертикального форштевня находился таран весьма оригинальной конструкции, напоминавшей острие четырехгранного штыка. Острие этого штыка-тарана выступало на 2,5 м от носового перпендикуляра и опускалось в воду на 4 м.

Эти броненосцы в силу убеждений той поры проектировались с расчетом на преобладание таранной тактики ведения боя. Поэтому из 6 260-мм крупповских орудий, бывших на вооружении каждого корабля, по 4 могли стрелять на нос, и борта, и 2 на корму. В носовом барбете грушевидной формы стояли 2 таких орудия. Четыре остальных орудия главного калибра находились в углах прямоугольного каземата Каждый орудийный ствол весил по 18 т, имел длину 5,8 м. Их бронебойные стальные снаряды весили по 207 кг.

Для борьбы с миноносцами на верхней палубе и мостиках стояло по 10 малокалиберных орудий.

Броней защищались два каземата, барбет и боевая рубка. Нижний каземат, главным назначением которого была защита котлов и машин, стоял в центральной части корабля и имел длину 33,5 м, ширину, равную ширине корабля, и высоту 3,75 м. Этот каземат защищался двумя слоями плит (общая толщина 456 мм), уложенными на тиковую подкладку. Поверх каземата настилалась броневая палуба толщиной 50,8 м. К носу и корме от каземата простиралась трехслойная железная палуба общей толщиной 75 мм. Верхний каземат-бруствер имел длину 12,2 м. Он защищался 253-мм плитами, уложенными на тиковую подкладку. В углах этого каземата и стояли 260-мм орудия, оси которых возвышались на 5 м от уровня воды. Грушевидный барбет так же, как и верхний каземат имел защиту из 253-мм плит. Его орудия отстояли от поверхности воды на 6,15 м. Боевую рубку прикрывали плиты толщиной 203 мм.

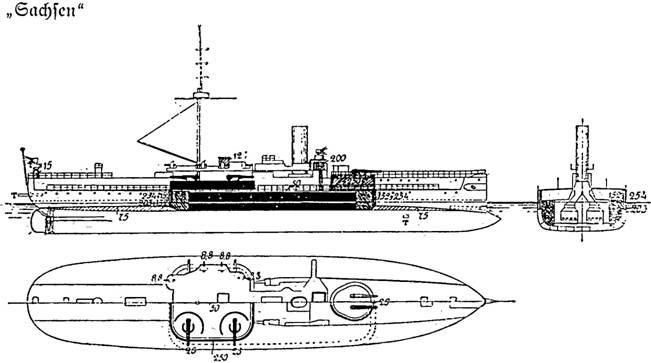

Наружный виду вид сверху и поперечное сечение в районе миделя броненосца "Захсен".


Две трехцилиндровые паровые машины работали каждая на свой винт. Пар к ним подавался из 8 котлов, рассчитанных на рабочее давление 3,5 атм. Запас угля 700 т позволял кораблям 10-узловым ходом преодолевать расстояние 2800 – 3000 миль. Самым тихоходным в серии оказался "Захсен", он развивал скорость 13,6 уз. Наибольшую скорость на испытаниях удалось достичь "Вюртембергу". Она составила 15 узлов.

Минное вооружение каждого корабля включало два носовых подводных и три надводных (по одному с каждого борта и один в корме) торпедных аппарата.

В период с 1897 по 1898 г. все четыре броненосца модернизировали. Число и расположение 260-мм орудий оставили прежним. Но заменили малокалиберные орудия. На кораблях стало по десять 88- и восемь 37-мм стволов и 8 пулеметов системы Максима.

Старую боевую рубку убрали. В новой, более обширной, стояли современные приборы управления кораблем и артиллерией. Два носовых торпедных аппарата заменили одним. Старые паровые машины заменили на новые, также тройного расширения. В сумме они имели мощность 6400 л. с. Прежние огнетрубные котлы сменили водотрубные, рассчитанные на более высокое (10,5 атм.) рабочее давление. После модернизации сильно изменился и их силуэт. Вместо четырех труб появилась одна, большего размера Деревянные трапы, мостики, рубки и мебель, столь модные в судостроении во времена их постройки, заменили на железные. Модернизацию кораблей провели так искусно, что их водоизмещение вопреки всем традициям, бывшим на других флотах, не увеличилось, а уменьшилось на 30 т.

Все четыре броненосца исключили из состава флота в период с 1910 до 1914 г.


Прокат броневой плиты на заводе Крупна. Начало 80-х гг. 19 в.
