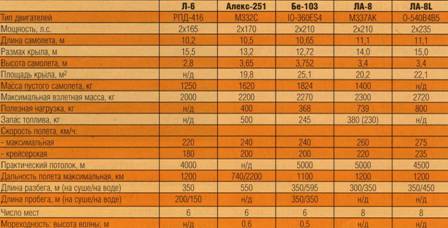

Самолеты-амфибии массой 1000-1500 кг


Бе-101

Разработчик: ТАНТК им. Бериева Поставщик: – Первый полет: – Статус: НИОКР Построено: -

Легкий многоцелевой четырехместный самолет-амфибия для коммерческой и частной эксплуатации с одним ПД «Теледайн Континентал» 10-550-N мощностью 310 л.с. с винтом МТУ-12. Предназначен для перевозки трех пассажиров или 255 кг грузов. Представляет собой летающую лодку с высокорасположенным прямым крылом с концевыми поплавками боковой остойчивости, классическим хвостовым оперением, трех- опорным убираемым шасси с носовым колесом. Гондола двигателя с толкающим винтом расположена над фюзеляжем за кабиной. Разрабатывается с 2005 г. ТАНТК им. Г.М. Бериева. Основа конструкции – композиционные материалы.


Л-6

Разработчик: «АэроВолга» / «Чайка» Поставщик: «Чайка» Первый полет: 2000 Статус: эксплуатация Построено: 3

Шестиместный многоцелевой гидросамолет и самолет-амфибия с двумя роторно-поршневыми двигателями РПД-416 (2x165 л.с.). Первая опытная летающая лодка Л-6 «Флагман» с двумя РПД-413 мощностью 135 л.с. построена в 2000 г. НПО «АэроВолга» (главный конструктор в то время Алексей Анненков). Выполнялась по схеме подкосного высокоплана с фюзеляжем-лодкой, V-образным вертикальным оперением с установленным на его вершине стабилизатором. Особенностью конструкции являлось обеспечение входа и выхода пилота и пяти пассажиров на плаву через проход между килями по хвостовой балке через открывающийся вверх входной люк в хвостовой части кабины, что позволяло пройти в самолет без применения трапов и плавающих понтонов. Первый полет летающей лодки Л-6 выполнен 9 июля 2000 г.

В 2001 г. НПО «АэроВолга» выпустило модернизированный самолет-амфибию Л-6М, отличающийся применением убирающегося трехколесного шасси с носовым колесом и более мощных двигателей РПД-416 (2x165 л.с.), возросшей взлетной массой и крылом увеличенной площади. В дальнейшем развитие проекта Л-6 (и его уменьшенных модификаций Л-4, Л-42 и др.) стало осуществляться самарской самолетостроительной компанией «Чайка» (главный конструктор Алексей Анненков), а НПО «АэроВолга» сконцентрировалось на разработке и постройке модернизированного восьмиместного самолета-амфибии ЛА-8.

Самолет-амфибия Л-6СВ с двумя РПД-4161 (2х165л.с.), выпущенный компанией «Чайка» в 2004 г., отличается от прототипа Л-6М применением свобод- нонесущего крыла типа «чайка» с новым профилем и усовершенствованной механизацией, улучшенной гидродинамикой фюзеляжа (переменная килеватость днища) и рядом других доработок. В связи с закрытием тематики РПД на ОАО «АвтоВАЗ» прорабатывались варианты оснащения самолетов-амфибий Л-6 поршневыми двигателями М337С (2x250 л.с.) и турбовинтовыми двигателями SXE канадского производства (2x280 л.с.), применение которых позволило бы существенно улучшить летные характеристики машины. К лету 2010 г. в эксплуатации находилось два самолета-амфибии – Л-6М (RA-1007G) и Л-6СВ (RA-1006G), состоящих в реестре единичных экспериментальных воздушных судов АОН России.


«Алекс-251»

Разработчик: «Авиатик-Альянс» Поставщик: «Авиатик-Альянс» Первый полет: 2010 Статус: испытания Построено: 1

Шестиместный самолет-амфибия с двумя ПД М-332С (2x170 л.с.), разрабатываемый с начала 2000-х гг. московским ЗАО «Авиатик-Альянс». Самолет имеет цельнометаллическую конструкцию и выполнен по схеме высокоплана – «парасоль» с фюзеляжем-лодкой, свободноне- сущим классическим хвостовым оперением и убирающимся колесным шасси с хвостовым колесом. Просторный пассажирский салон для размещения шести человек (один пилот и пять пассажиров) оснащен передними и боковыми створками-дверями, что обеспечивает выход как на носовую часть лодки, так и вбок. Проработан вариант применения на самолете парашютной системы спасения фирмы МВЕН. Помимо штатной силовой установки рассматриваются альтернативные варианты двигателей (в т.ч. четыре ПД «Ротакс», один ТВД и др.). Сборка самолета завершена в июле 2009 г., он впервые демонстрировался на статической стоянке МАКС-2009. Начало летных испытаний намечено на 2010 г. Самолет зарегистрирован в реестре гражданских воздушных судов России как единичное экспериментальное воздушное судно АОН и имеет регистрационный номер RA-1240G.


Бе-103

Разработчик: ТАНТК им. Бериева Поставщик: КнААПО Первый полет: 1997 Статус: эксплуатация Построено: 26

Шестиместный легкий многоцелевой самолет-амфибия с двумя ПД «Теледайн-Континентал» I0-360ES4 мощностью по 210 л.с. с винтами МТУ-12 для перевозки 4-5 пассажиров или около 400 кг грузов в труднодоступных для других видов транспорта регионах со значительным количеством водоемов, сертифицированный в России, США, Европе, Китае и Бразилии. Может применяться в санитарном, сельскохозяйственном, патрульном и других вариантах. Выполнен по схеме свободнонесущего низкоплана с водоизмещающим крылом с корневыми наплывами, фюзеляжем-лодкой, классическим оперением, двумя двигателями на пилонах над хвостовой частью фюзеляжа и трехопорным убирающимся шасси с носовой стойкой. Разработан ТАНТК им. Г.М. Бериева, все опытные и серийные самолеты строятся на КнААПО. Первый вылет с аэродрома выполнен 15 июля 1997 г., с воды – 24 апреля 1998 г. После выпуска пяти летных опытных и пред- серийных образцов на КнААПО в 2002 г. было развернуто серийное производство.

Первые три серийных Бе-103 в июле 2003 г. поставлены в США, еще пять серийных машин построены для внутреннего рынка. Летом 2006 г. начаты пассажирские перевозки на Бе-103 в России. Всего к 2010 г. построено 26 самолетов Бе-103 (главным образом по заказу КНР, однако самолеты до сих пор находятся на КнААПО).

Самолет сертифицирован в России и СНГ (сертификат типа нормальной категории по АП-23 выдан 26 декабря 2001 г.), в США (по FAR-23, 11 июля 2003 г.), Бразилии (3 августа 2005 г.), КНР (22 декабря 2005 г.) и в Европе (сертификат типа EASA выдан 23 декабря 2008 г.). По состоянию на лето 2010 г. в реестре гражданских воздушных судов России числилось два самолета Бе-103 (RA-01854, RA-01855), эксплуатируемые авиакомпанией ТАНТК им. Г. М. Бериева.

На базе Бе-103 на КнААПО в 2002 г. был разработан однодвигательный самолет-амфибия СА-20П с одним ПД М-14Х мощностью 360 л.с. и винтом MTV-9, отличавшийся от прототипа также конструкцией редана и оперения. Первый полет СА-20П с аэродрома был выполнен 16 октября 2002 г., с воды – 4 октября 2003 г. Прорабатывались модификации самолета с другими типами силовой установки (в частности, самолет-амфибия ОСА или СА-21 с одним ПД М-9Ф мощностью 420 л.с., а также с ТВД АИ-450 мощностью 500 л.с. с толкающим винтом и др.).

Первые три серийных самолета Бе-103 проданы в США в среднем за 600 тыс. долл., в дальнейшем поставочная стоимость амфибии возросла и превысила 1 млн долл.


ЛА-8

Разработчик: «АэроВолга» Поставщик: «АэроВолга» Первый полет: 2004 Статус: серийный выпуск Построено: 4

Восьмиместный многоцелевой самолет-амфибия с двумя ПД типа М337 или «Лайкоминг» 0-540 мощностью 210-250 л.с., дальнейшее развитие шестиместной летающей лодки Л-6 и самолета-амфибии Л-6М, разработанных НПО «АэроВолга» в 2000-2001 гг., сувели- ченной взлетной массой и грузоподъемностью. Выполнен по схеме свободнонесущего высокоплана с фюзеляжем-лодкой, Т-образным оперением и двигателями на крыле, трехколесным убирающимся шасси с носовым колесом. Конструкция самолета – полностью из композиционных материалов. Особенностью компоновки является наличие большого входного люка в задней верхней части фюзеляжа. Амфибия может использоваться для перевозки семи человек (при одном пилоте) или до 740 кг грузов, решения задач патрулирования, санитарной помощи и т.п. Разработка и постройка осуществляется с 2002 г. самарским НПО «АэроВолга» (главный конструктор Дмитрий Суслаков).

Первый образец (№001, RA-0344G) оснащавшийся двумя двигателями М337А (2x210 л.с.) поднялся в воздух 20 ноября 2004 г. В дальнейшем на нем были установлены более мощные двигатели М337С (2x250 л.с.) с винтами LOM У-546, облет с ними проведен в августе 2006 г. Второй экземпляр ЛА-8 (№002, RA-0778G) с аналогичной силовой установкой изготовлен в 2007 г. Самолеты с двигателями М337С получили название ЛА-8С. Следующие два экземпляра выпущены в модификации ЛА-8Е и отличаются применением оппозитных шестицилиндровых двигателей «Лайкоминг» 0-540В4В5 (2x235 л.с.) с винтами «Хоффман» V-123 или МТ-12 и улучшенной аэродинамикой мотогондол. Первый полет ЛА-8Ь с двигателями «Лайкоминг» (№006, RA-0757G) состоялся в ноябре 2009 г. В апреле 2010 г. изготовлен самолет ЛА-8Ь №004 (RA-1279G). В постройке с 2007 г. также находятся самолеты №003 и 005, а с 2009 г. – №007. Для планируемого беспрецедентного кругосветного океанского перелета с 2007 г. проектируется модификация ЛА-8Д со значительно увеличенной дальностью полета. Серийный выпуск ЛА-8 осуществляется на введенном в строй в 2008 г. под Самарой производственном предприятии НПО «АэроВолга», располагающим собственным аэродромом.

27 апреля 2004 г. подана заявка в АР МАК на начало процедуры сертификации самолета по АП-23, которую планируется завершить в 2011-2012 гг. Пока уже выпущенные и эксплуатируемые самолеты ЛА-8 имеют статус единичных экспериментальных воздушных судов АОН. По состоянию на август 2010 г. в реестре гражданских воздушных судов России числилось четыре машины (два ЛА-8С и два ЛА-8Е). В настоящее время НПО «АэроВолга» предлагает новые самолеты ЛА-8 к продаже по цене около 20 млн руб. (от 650 тыс. долл. в базовой комплектации).

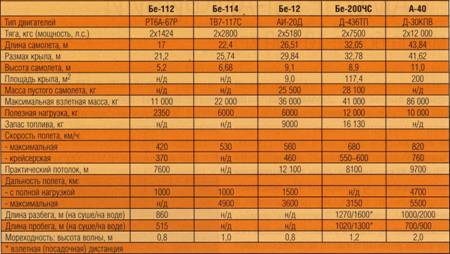

Самолеты-амфибии массой 1500-2500 кг


Бе-112

Разработчик: ТАНТК им. Бериева Поставщик: – Первый полет: – Статус: НИОКР Построено: -

Перспективный многоцелевой самолет-амфибия с двумя ТВД мощностью 1500 л.с., предназначенный для перевозки грузов или 18-24 пассажиров. Отличительной особенностью Бе-112 является наличие грузовой рампы в хвостовой части фюзеляжа-лодки для погрузки различных грузов, включая транспортные средства и длинномерные грузы, что существенно расширяет эксплуатационную гибкость самолета. Основной вариант компоновочной схемы Бе-112 – высокоплан с прямым крылом с поплавками на концах, двух- килевым П-образным оперением с гондолами двигателей на килях, убираемым шасси с хвостовым колесом. Проработан также вариант с двигателями на крыле и шасси с носовым колесом. Разработка ведется ТАНТК им. Г.М. Бериева с 1993 г.


Бе-114

Разработчик: ТАНТК им. Бериева Поставщик: – Первый полет: – Статус: НИОКР Построено: -

Перспективный многоцелевой самолет-амфибия с двумя ТВД типа ТВ7-117С серии 2 мощностью 2800 л.с., предназначенный для перевозки 44 пассажиров или до 6 тонн грузов. Разрабатывается по схеме высокоплана с трапециевидным крылом с концевыми поплавками, двухкилевым П-образным оперением и трехколесным шасси с хвостовым колесом. Двигатели размещаются на крыле. Самолет оснащается грузовой рампой в хвостовой части, обеспечивающей удобную погрузку транспортных средств, длинномеров и других грузов. Разработка ведется ТАНТК им. Г.М. Бериева с начала 2000-х гг.


Бе-12

Разработчик: ТАНТК им. Бериева Поставщик: ТАВИА Первый полет: 1960 Статус: эксплуатация Построено: 143

Противолодочный самолет-амфибия с двумя ТВД АИ-20Д мощностью по 5180 л.с. Первый полет опытного экземпляра Бе-12 состоялся 18 октября 1960 г. Всего в 1963-1973 гг. на авиационном заводе в Таганроге было построено 143 самолета. Бе-12 долгое время эксплуатировавшихся в авиации ВМФ Советского Союза и ВВС Вьетнама. После начала массового списания Бе-12 с вооружения была развернута программа переоборудования самолетов, имеющих значительный остаточный ресурс, в народнохозяйственные варианты – Бе-12П (противопожарный, 1992 г.) и Бе-12НХ (транспортный, 1992 г.). Кроме того, для отработки противопожарного оборудования, предназначенного для установки на новый самолет-амфибию Бе-200, был создан опытный противопожарный

самолет-амфибия Бе-12П-200. Первый полет Бе-12П-200 выполнен в августе 1996 г. В настоящее время еще продолжается эксплуатация нескольких Бе-12 в авиации Черноморского флота ВМФ России и авиации ВМС Украины.


Бе-200

Разработчик: ТАНТК им. Бериева Поставщик: «Иркут»/ ТАНТК, ТАВИА Первый полет: 1998 Статус: серийный выпуск Построено: 8

Многоцелевой реактивный самолет- амфибия с двумя ТРДД Д-436ТП тягой 7500 кгс. Построен по нормальной схеме с высокорасположенным стреловидным крылом с концевыми поплавками, фюзеляжем-лодкой, Т-образным оперением, убираемым колесным шасси с носовой опорой. Разработан ТАНТК им. Г.М. Бериева по постановлению СМ СССР от 8 декабря 1990 г. Постройка всех опытных образцов и серийное производство до 2010 г. осуществлялось на Иркутском авиационном заводе корпорации «Иркут». С 2008 г. осуществляется программа переноса серийного производства Бе-200 в Таганрог.

Экземпляр для статических испытаний построен в Иркутске в 1995 г., для ресурсных испытаний – в 1997 г. Первый летный экземпляр построен в противопожарном варианте, его облет с аэродрома выполнен 24 сентября 1998 г. Второй летный экземпляр (облет – 27 августа 2002 г.) выпущен в варианте Бе-200ЧС с расширенными возможностями: он может применяться для пожаротушения, оказания экстренной помощи в районах чрезвычайных бедствий, поиска и спасения на воде, санитарных и грузовых перевозок.


Самолеты-амфибии массой более 10 000 кг

Стартовым заказчиком серийных самолетов-амфибий Бе-200ЧС стало МЧС России, подписавшее контракт на 7 самолетов. Из них в 2003-2006 гг. поставлено четыре самолета (№101, 102, 201, 202), имеющие в настоящее время регистрационные номера RF-32765, 32766, 32767 и 32768. Пятый серийный самолет (№203) в апреле 2008 г. был поставлен МЧС Азербайджана. Шестой серийный самолет (№301) совершил первый полет в Иркутске в июле 2010 г. Достройка заключительного иркутского Бе-200ЧС (№302) и передача его МЧС России намечена на 2011 г. В августе 2010 г. официально заявлено, что МЧС планирует в 2011-2013 гг. получить еще 8 самолетов-амфибий, вероятно уже таганрогской сборки. Два первых опытных Бе-200 (RF-21511) и Бе-200ЧС (RF-21512) в 2005 г. переданы ТАНТК им. Г.М. Бериева и с тех пор регулярно привлекаются для тушения пожаров в странах Европы (Италия, Португалия и др.).

На основе базового противопожарного варианта Бе-200 разрабатываются грузопассажирский, патрульный и другие варианты самолета-амфибии.

29 декабря 2003 г. самолет Бе-200ЧС сертифицирован АР МАК по нормам АП-25, а 31 января 2007 г. получил дополнение к сертификату типа, позволяющее использовать его для перевозки 43 пассажиров на маршрутах средней протяженности при базировании как на аэродромах, так и на воде. Завершаются работы по сертификации Бе-200ЧС в Европе.


А-40 и А-42ПЭ «Альбатрос»

Разработчик: ТАНТК им. Бериева Поставщик: ТАНТК им. Бериева Первый полет: 1986 Статус: испытания Построено: 2

Реактивный противолодочный самолет-амфибия с двумя маршевыми ТРДД Д-30КПВ тягой 12 000 кгс и двумя стартовыми ТРД РД36-35ФА (2x2900 кгс), самый крупный самолет такого класса в мире. Построен по нормальной схеме с высокорасположенным стреловидным крылом с концевыми поплавками, фюзеляжем-лодкой, Т-образным оперением, убираемым колесным шасси с передней опорой. Разработан ТАНТК им. Г.М. Бериева по постановлению СМ СССР от 12 мая 1982 г. Построено три экземпляра: один статический и два летных. Третий летный экземпляр строился в поисково-спасательном варианте А-42 (Бе-42). Первый полет А-40 («В-1») с аэродрома выполнен 8 декабря 1986 г., с воды – 4 ноября 1988 г. Второй летный экземпляр («В-2») построен в ноябре 1989 г. Серийное производство планировалось на ТАВИА, однако начато не было.

С 1994 г. в разработке находился патрульный и поисково-спасательный самолет-амфибия А-42ПЭ с увеличенной до 96 т взлетной массой и новой силовой установкой – двумя винто- вентиляторными двигателями Д-27А мощностью по 14 000 л.с. и бустерным реактивным двигателем РД-ЗЗАС тягой 5200 кгс. В 2008 г. было официально заявлено, что по заказу ВМФ России на базе А-40 ведется разработка нового патрульного самолета А-42 с современным комплексом бортового оборудования и двумя реактивными двигателями ПС-90А-42. Однако к настоящему времени эти работы пока так и не вышли из проектной стадии.

На самолетах А-40 установлено 148 мировых авиационных рекордов в классах гидросамолетов и самолетов-амфибий.
