ОТЕЧЕСТВЕННЫЕ БРОНЕАВТОМОБИЛИ

Бронеавтомобили советского периода

Владимир ГАЗЕНКО

Окончание. Начало см. «ТиВ» Ns2, 3/99


БА-27

Работа над бронеавтомобилем началась в 1926 голу в конструкторском отделе московского завода АМО, руководимом Б.Д.Строкановым, ведущий конструктор проекта – Е.И.Важинский. Вазой послужил 1,5 тонный грузовик АМО ФІ5, серийный выпуск которого был освоен к тому времени на заводе ЛМО. Так как полная масса бронеавтомобиля должна была значительно превосходить массу исходной модели, шасси подверглось значительной доработке. Усилены рама, рессоры, предусмотрены шины повышенной грузоподъемности. Кроме того, реконструкции подверглись система охлаждения двигателя и механизм сцепления, ацетиленовые фонари заменены на электрические фары, установлен электростартер. За счет дополнительного бензобака увеличен запас хода.

Летом 1928 года технический проект, переоборудованное и прошедшее испытания шасси и макет бронекорпуса были отправлены на Ижорский завод для изготовления бронекорпуса и монтажа его на шасси. Испытания нового бронеавтомобиля закончились в декабре 1928 года, после чего он был принят на вооружение.

Броневые листы корпуса толщиной до 7 мм соединялись клепкой. В кормовой части корпуса имелся ступенчатый уступ для улучшения обзора с кормового поста управления. Правда, опыт эксплуатации показал, что вторым управлением пользоваться приходится очень редко, чтобы не возить лишнюю массу и лишнего члена экипажа, его вскоре убрали. Шестигранная клепаная башня заимствована от танка МС I. Вооружение 37-мм пушка Гочкиса с боекомплектом 40 выстрелов и пулемет ДТ (2016 патронов). Наведение пушки осуществлялось плечевым упором. 35- сильный двигатель обеспечивал машине боевой массой 4,4 т максимальную скорость 50 км/ч. Запас хода без дозаправки 150 км.

В 1929 году в Советский Союз началась поставка американских 1,5- тонных грузовиков «Форд АЛ» с двигателем мощностью 40 л. е., а с 1930 их сборка из импортных комплектующих на двух автосборочных заводах. Бронекорпус БА-27 стали монтировать на шасси «Форд-АА». При этом вооружение и броневая защита остались практически неизменными, а боевая масса уменьшилась до 4,1 т.

Выпуск БА 27 продолжался до 1931 года, и за это время было построено 100 машин. Они принимали участие в боевых действиях на КВЖД. По мере вывода из боевого состава, броневики передавались в воєнно учебные центры и пункты ОСОАВИАХИМа, где использовались в качестве учебных до начала войны.

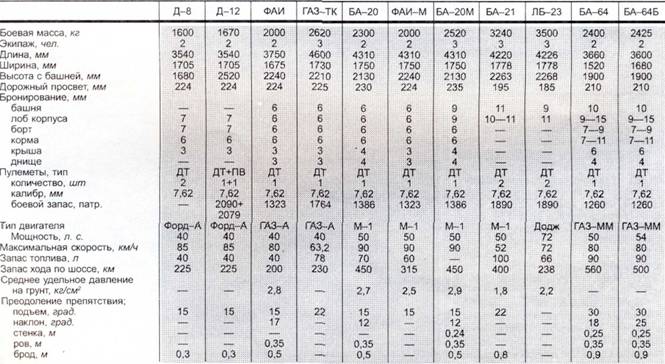

Легкие бронеавтомобили

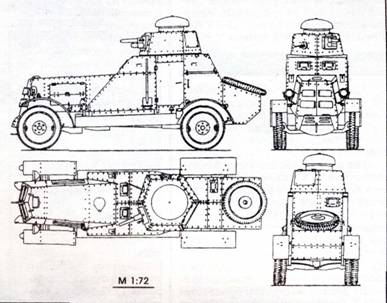

БА-27 первых выпусков


БА-27М


БА-27 с броневыми «карманами» охлаждения двигателя

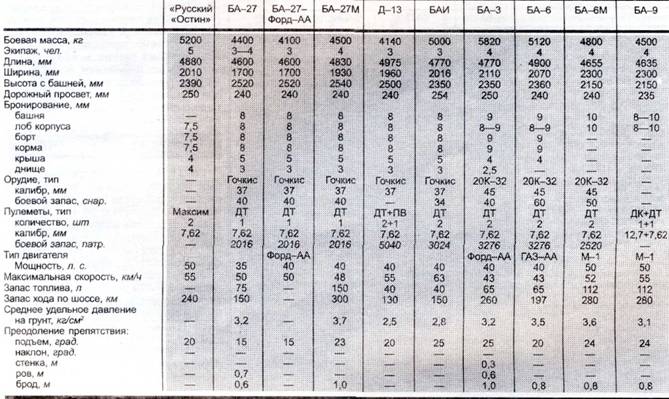

Средние бронеавтомобили

БА-27

В 1931 году нижегородский завод «Гудок Октября» приступил к сборке из американских комплектующих трехосных грузовиков «Форд Тимкен» с 40 сильным двигателем. Осенью того же года на бронерембазе №2 в Москве несколько корпусов БА-27 установили на шасси этой модели. Машина получила марку БА 27М. При боевой массе в 4,5 т автомобиль развивал скорость до 48 км/ч, имел достаточно высокую проходимость, он мог преодолевать подъем до 23°. За счет увеличения емкости топливных баков увеличился запас хода без дозаправки. Введение в состав экипажа четвертого члена позволило вести огонь одновременно из пушки и пулемета. Машины приняли участие в боевых действиях на реке Халхин-Гол.


Д-13

В том же 1931 году на Ижорском заводе под руководством инженера Н.И.Дыренко на базе «Форд-Тим- кен» был создан универсальный средний бронеавтомобиль Д-13, который на вооружении, кроме артиллерийско-пулеметной башни от танка МС- 1, имел пулемет ДТ, устанавливаемый в амбразурах бортовых листов, и зенитную пулеметную установку, состоящую из съемного авиационного пулемета ПВ на турели в верхнем люке бронекорпуса. Бронелисты толщиной до 8 мм соединялись частично с применением электросварки. На машине снова вернулись к установке кормового поста управления, правда, скорость заднего хода не превышала 9 км/ч. Установленные по бортам запасные колеса, которые могли свободно вращаться, помогали преодолевать неровности почвы, не садясь на них на днище. За счет уменьшения боевой массы до 4,14 т, скорость машины возросла до 55 км/ч. Д-13 был выпущен небольшой серией.

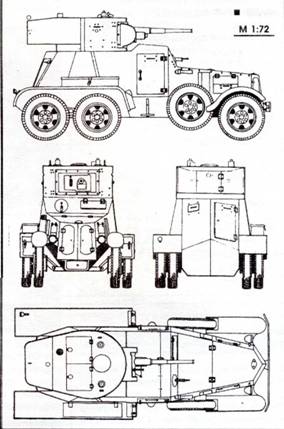

БА-6


Средние бронеавтомобили

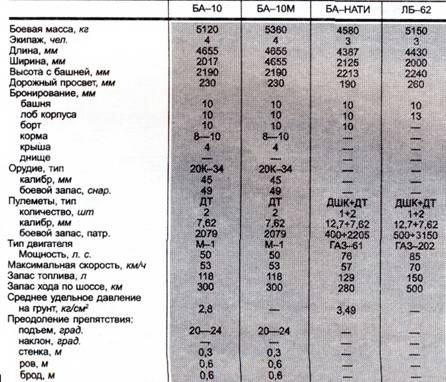

Окончание таблицы



БАИ

Создан в 1932 году на базе шасси «Форд-Тимкен». Отличался от Д-13 полностью сварным (кроме башни) корпусом более рациональной формы и отсутствием зенитного пулемета. Башня от танка МС-1 была смещена к корме и несколько опущена. Машина получилась очень компактной, хотя боевая масса и возросла до 5 т. Помимо пушки и пулемета башни, имелся еще один пулемет ДТ, установленный в шаровой опоре в лобовом листе справа от водителя. Для посадки экипажа, состоящего из трех человек, средней части корпуса с обеих сторон имелись броневые двери. На ровной местности бронеавтомобиль развивал скорость 48 км/ч (по шоссе – до 63). На машине впервые были испытаны надеваемые на задние колеса легкие гусеничные ленты «оверолл».

Хотя машина была выпущена небольшой серией, отдельные экземпляры в качестве учебных сохранились до начала войны.


БА-3

Эта машина завершила ряд средних пушечных бронеавтомобилей (БА-27М, Д-13, БАИ) на базе шасси американских грузовиков «Форд- Тимкен». БА-3 разработан на Ижорском заводе в 1934 году, в том же году принят на вооружение и некоторое время выпускался серийно, всего было изготовлено 168 единиц. Броневик участвовал в боевых действиях на реке Халхин- Гол, некоторое количество машин использовалось в начальный период Отечественной войны.

Клепано-сварной бронекорпус незначительно отличался от БАИ. Для повышения боевой мощи установлена башня от танка Т-26 серии 1933 года со штатным вооружением, но несколько уменьшенной толщиной брони. 45-мм танковая пушка 20К образца 1932 года с .высокой начальной скоростью снаряда позволяла вести успешную борьбу почти с любыми бронированными объектами Совершенная система наведения обеспечивала достаточно высокую точность стрельбы. С пушкой спарен пулемет ДТ, второй пулемет установлен в шаровой опоре в лобовом листе корпуса. Повышение боевых качеств привело к увеличению боевой массы до 5,82 т, что отрицательно сказалось на проходимости и максимальной скорости машины.


БА-6

В 1935 году на Горьковском автозаводе освоен выпуск трехосного грузового автомобиля ГАЗ-ААА. В том же году на этом шасси начался выпуск бронеавтомобилей БА-6. Увеличение ширины колеи с 1780 до 1940 мм повысило устойчивость. Была улучшена форма бронекорпуса – ликвидирована дверь в корме корпуса, внесен ряд более мелких изменений. Боевая масса машины снизилась до 5,12 т. Конструкция башни и вооружение остались без изменений, но боезапас к пушке увеличился с 40 до 60 снарядов. На машине впервые применены пулестойкие шины ГК с губчатым наполнителем.


БА-6М

В 1936 году бронеавтомобиль был модернизирован. Вместо 40- сильного двигателя ГАЗ-АА установлен М-1 мощностью 50 л. с. При сохранении состава вооружения, цилиндрическая клепаная башня заменена на более легкую, но с повышенной пулестойкостью, коническую. Несмотря на увеличение максимальной толщины брони до 10 мм, боевая масса уменьшилась до 4,8 т. Все машины снабжались танковой радиостанцией 71-ТК-1 со штырьевой антенной.

БА-6М выпускались до 1938 года, всего БА-6 и БА-6М было изготовлено 386 единиц. В 1935 году 60 бронемашин БА 6 было продано Турции, около 100 броневиков всех модификаций отправили в Испанию, некоторое количество поставили Монголии, Китаю и Афганистану. Машины БА-3, БА-6, БА-6М участвовали во всех конфликтах конца тридцатых годов, незначительная часть оставшихся в частях бронемашин этого типа использовалась в боевых действиях в начальный период Великой Отечественной войны вплоть до середины 1942 года.

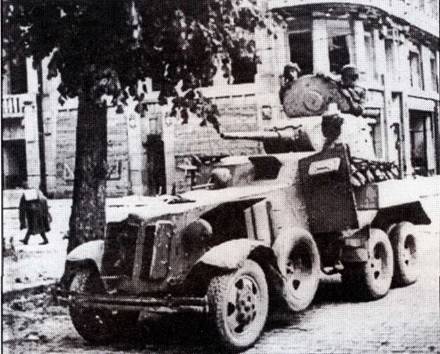

БА-10


БА-9

Почти одновременно с БА 6М был построен его облегченный вариант (4,5 т) с крупнокалиберным пулеметом ДК вместо пушки. Машина получилась более скоростной и маневренной, но недостаточно мощной для среднего бронеавтомобиля, и осталась в одном опытном экземпляре.

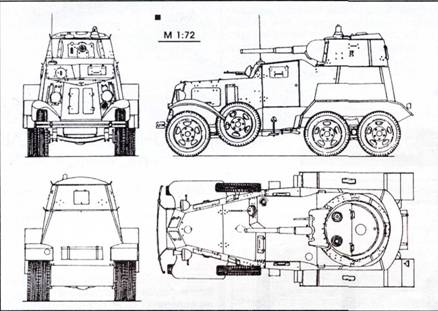

БА-10

Разработан в 1937 году в КБ Ижорского завода. В 1938 году броневик принят на вооружение и в том же году начался его серийный выпуск на Ижорском заводе. Базой служило шасси трехосного грузового автомобиля ГАЗ-ААА с укороченной на 200 мм рамой в средней части, а также обрезанной на 400 мм хвостовой частью. Балка передней оси усилена, передняя подвеска оснащена амортизаторами от М 1, применен центральный тормоз в трансмиссии, улучшена система вентиляции и охлаждения моторного отсека. Для повышения проходимости на задние скаты могли надеваться легкие металлические гусеницы «оверолл». Запасные колеса установлены по бортам вертикально на вращающихся опорах, что помогало преодолевать неровности почвы. Машина обладала неплохими ходовыми качествами, она могла преодолевать подъемы до 24° и форсировать водные преграды глубиной до 0.6 м, максимальная скорость 53 км/ч.

Толщина брони и конструкция бронекорпуса остались почти без изменений по типу БА 6 В усовершенствованной конической башне установлена новая более мощная танковая пушка образца 1934 года с боезапасом 49 снарядов, оснащенная телескопическим и перископическим прицелами. С пушкой спарен пулемет ДТ, второй установлен в лобовом листе корпуса рядом с водителем. Машины оснащались танковой радиостанцией 71-IK 1 со штырьевой антенной. Боевая масса 5,12 т, экипаж четыре человека.


БА-10М

В 1939 году бронеавтомобиль БА 10 прошел модернизацию. Было усилено бронирование передней пулеметной установки и радиатора, усовершенствовано рулевое управление, добавлены наружные бензобаки, установлена новая радиостанция 71 ТК 3. Боевая масса возросла до 5,36 т, но динамические характеристики практически не изменились.

БА 10 и БА 10М воплотили в себя все лучшее, что было накоплено за предыдущее десятилетие. Они стали основными колесными броневыми машинами нашей армии в предвоенные годы. С 1938 по август 1941 года на Ижорском заводе было изготовлено 3311 единиц. Боевое крещение эти бронеавтомобили получили в 1939 году во время вооруженного конфликта у реки Халхин Гол. Они состояли на вооружении 7 й, 8-й и 9 й мото- бронебригад. Потом были «освободительный поход» в Западную Украину и Белоруссию и Финская война. В начальный период Великой Отечественной войны БА 10 и БА 10М успешно боролись с легкими бронесредствами противника, уничтожали живую силу противника, поддерживали огнем наступающую пехоту. Особенно хорошо они зарекомендовали себя как средство разведки и боевого охранения. Броневики использовались в войсках до 1944 года, а в некоторых подразделениях вплоть до конца войны.


БА-НАТИ

Опытный образец БА НАТИ, разработанный и изготовленный в 1937 1939 гг., стал первым отечественным полноприводным автомобилем. Шасси, спроектированное в НАТИ, базировалось на узлах и агрегатах машин ГАЗ-ММ (колеса, рулевой механизм, элементы рамы, четырехступенчатая коробка передач, главная передача, межколссные дифференциалы) и ГАЗ-61 (шестицилиндровый двигатель мощностью 76 л. е.). Рама ГАЗ- ММ была укорочена на 590 мм, рессоры – продольные полуэллиптические, подвеска передних и задних колес оснащена гидравлическими амортизаторами. Машина получила интересное новшество – раздаточную коробку со встроенным межосевым дифференциалом, которая обеспечивала возможность передачи крутящего момента на все колеса или независимо только на передние и задние. В приводе передних колес применены шарниры равных угловых скоростей. Задние колеса двухскатные.

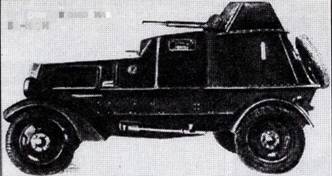

Бронеавтомобиль БА-НАТИ

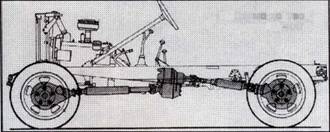

Схема ходовой части БА-НАТИ


Шасси БА НАТИ было использовано для установки на нем бронекузова из 10 мм катаной брони с большими углами наклона листов. Ступицы колес защищались броней, стенки бензобака – протектированные, шины заполнены гусматиком. Вооружение состояло из спаренных крупнокалиберного пулемета и ДТ во вращающейся башне и второго ДТ в лобовом листе корпуса.

Построенный в одном экземпляре бронеавтомобиль использовался в качестве экспериментальной машины, он стал объектом теоретических и стендовых исследований новой для нашей страны схемы полноприводного автомобиля с межосевым дифференциалом.

Бронеавтомобиль создан в 1940 году на базе опытного двухосного полноприводного грузового автомобиля ГАЗ-62. Корпус сварен из катаных броневых листов толщиной до 13 мм. Крупнокалиберный пулемет ДШК и спаренный с ним ДТ установлены во вращающейся конической башне, второй пулемет ДТ – в шаровой опоре в лобовом листе справа от водителя.

Шестицилиндровый бензиновый двигатель ГАЗ-202 развивал мощность 85 л.с. При боевой массе 5,15 т, максимальная скорость достигала 70 км/ч, запас хода – 360-500 км. Бронеавтомобиль оборудован радиостанцией, экипаж – три человека. ЛБ-62 построен в одном экземпляре.
