В начале 1941-го С. А. Кочеригин направил в НИИ ВВС проект ОПБ АМ-37. Заключение на него было утверждено 12 февраля 1941 г. Очень высокие летные данные специалисты НИИ ВВС сочли вполне реальными, отмечая, что самолет выгодно отличается по обзору и будет обладать необходимой устойчивостью.

Эскизный проект одобрили и утвердили как 2-й экземпляр строящегося по Постановлению НКО от 7 августа 1940 г. самолета ОПБ. Было предложено форсировать постройку машины с двигателями М-90 или М-89 и для этого предоставить Кочеригину самостоятельную производственную базу. Специалисты НИИ ВВС внесли свою лепту в дело совершенствования самолета. Они предложили увеличить размер хвостового колеса до 400x150 мм; фонарь сделать сдвигающимся назад, а стабилизатор - регулируемым; несколько уменьшить площади вертикального и горизонтального хвостового оперения; пулеметы разместить симметрично, увеличить боезапас БС до 500 патронов; добавить крыльевые пушки; для пикирующего варианта разработать воздушные тормоза и предусмотреть автомат вывода из пикирования. Рекомендовали также рассмотреть вопрос об установке АМ-38 (в колонке 2 таблицы 1 приведены летные данные ОПБ с мотором АМ-38, полученные нами по результатам приближенных расчетов).

Самолет, имея бронирование летчика только сзади и снизу, по скоростям полета был бы близок к самолету Ил-10. А по маневренности, обзору, максимальному калибру бомб, обеспечиванию бомбометания с пикирования превзошел бы его. Мы сделали просчет летных данных ОПБ и с мотором АМ-42, но при условии, что будет добавлено 900 кг брони {см. колонку 3 таблицы 1). Скорость полета получилась близкой к Ил -10 с сохранением отмеченных еыше преимуществ.

Великовата была бы нагрузка на крыло, но с учетом его мощной механизации и положительного влияния «обратной чайки» следовало ожидать хороших маневренных и взлетно-посадочных характеристик. Результаты расчетов подтверждают, что проект заслуживал внимания и имел перспективы развития.

Из-за отсутствия доведенного мотора построенный ОПБ М-90 долго не испытывали. Потом его перепроектировали под М-89, установили двигатель и начали летные испытания первого экземпляра самолета. Но М-89 тоже не был доведен. Мотор АМ-37 уже сняли с серийного производства. В документах есть сведения о том, что построили оба экземпляра самолета

ОПБ и что существовал замысел поставить на них мотор М-71, который также не реализовался. Использовать М-82 Кочеригин не рискнул, понимая, что летные данные машины будут намного ниже.

И проиграл. Производственная база завода № 156 была перегружена и как только у конструктора произошла заминка, во второй половине 1942 г. его вытеснили на весьма почетную и ответственную должность главного редактора БНТ ЦАГИ.

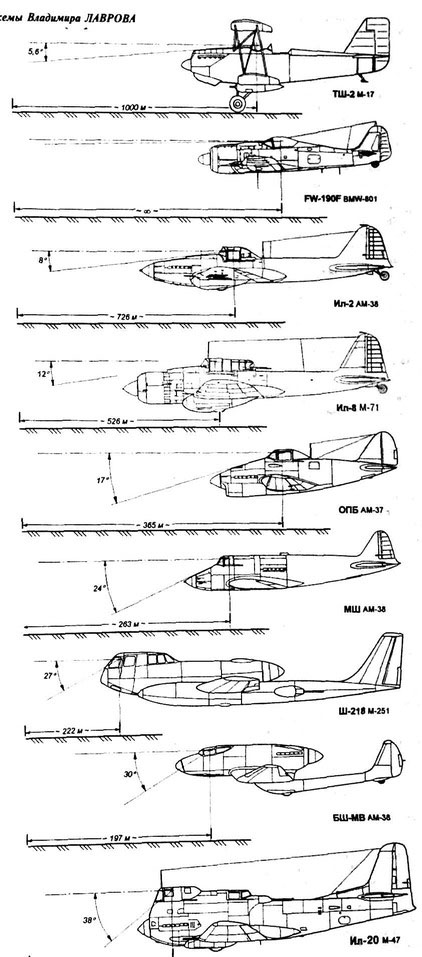

Представлялось, что наиболее радикально решить проблему обеспечения обзора вперед-вниз можно только используя нетрадиционные схемы компоновки самолетов.

Первым таким решением являлась двухбалочная схема с фюзеляжем-гондолой, в задней части которой размещался мотор с толкающим винтом. Проект бронированного штурмовика БШ-МВ АМ-38 разработали А. А. Архангельский, Г. М. Можаровский и И. В. Венеаидов в конце 1940 г. Идея создания самолета принадлежит Мо-жаровскомуи Веневидову - конструкторам завода № 32, авторам целого ряда разработок, связанных с вооружением: стрелковых турелей, прицелов, бомбардировочного вооружения, комбинированных стрелково-пушечных установок для штурмовиков с оружием, стреляющих под углом вниз от оси самолета КАБВ (комбинированное ар-тиллерийско-бомбардировочное вооружение). Для этого они экспериментировали со своими установками КАБВ на самолетах СБ 2М-103А, Як-2 2М-103 и пришли к выводу, что нужен специальный самолет-штурмовик, основу наступательного вооружения которого составит их комбинированная стрелково-пушечная установка. Предложили и схему машины. Но не имея достаточного опыта в этом деле, эскизный проект тщательно не проработали. В частности, тогда считалось, что они выбрали слишком большую нагрузку на крыло для штурмовиков (отметим, что впоследствии у всех построенных бронированных штурмовиков она оказалась примерно такой же).

К проектированию этого самолета привлекли конструктора А.А. Архангельского и возложили на него руководство работами. Здесь проблема обзора решалась достаточно успешно (был обеспечен угол обзора вперед-вниз около 15 градусов), но возникали трудности другого рода, связанные с безопасным покиданием самолета летчиком в полете и обеспечением огневой защиты задней полусферы. Эксплуатация самолета с размещенным в хвосте винтом также требовала от проектировщиков четких и ясных рекомендаций.

Эскизный проект БШ-МВ АМ-38 предъявили 29 декабря 1940 г., дополнительные материалы - 25 января 1941 г. Заключение по эскизному проекту утвердил 12 марта 1941 г. начальник НИИ ВВС А.И. Филин.

Самолет представлял собой одноместный одномоторный моноплан двухбалочной схемы с кабиной летчика, мотором АМ-38 и вооружением (размещаемым в фюзеляже-гондоле), толкающим винтом, с крылом типа «обратная чайка», убирающимся шасси с носовым колесом.

Фюзеляж бронированный, с силовым поперечным и продольным набором. Броневые цементированные плиты являлись силовыми элементами конструкции. Аэродинамические формы в носовой и хвостовой части фюзеляжа были образованы дюралевой обшивкой, прикрепляемой к броневым плитам - в средней части фюзеляжа эти плиты являлись непосредственно его поверхностью, сопрягаясь с носовой и задней частями фюзеляжа. На козырьке фонаря, по бокам головы летчика, а также у его ног ставили прозрачную броню. Также как и на ОПБ АМ-37 С.А. Кочеригина предусматривалось обеспечение обзора вниз непосредственно под самолетом, что позволяло более эффективно использовать КАБВ. Общий вес брони составлял 845 кг, ею защищались сам летчик, мотор, бензо- и маслобаки, радиаторы и все оборудование в пилотской кабине.

Крыло двухлонжеронное, цельнометаллическое. Лонжероны, нервюры и обшивка дюралевые. Центроплан составлял одно целое с фюзеляжем. Отъемные консоли трапециевидные в плане, с закруглениями. По всему размаху центроплана и на консолях щитки «Шренка». Элероны типа «Фрайз» при взлете и посадке работали синхронно со щитками. Напротив элеронов располагались автоматические предкрылки. Профиль крыла NASA-23012. Хвостовые балки имели продольный и поперечный набор. Стрингеры, нервюры и работающая обшивка - дюралевые. Балки жестко крепились к усиленным нервюрам центроплана. Обьем балок использовался для размещения при уборке назад основных колес шасси, а концы балок - резервных хвостовых колес (для защиты хвостовой части при посадке с большим углом атаки).

Хвостовое оперение было металлическим. Кили выполнены как единое целое с хвостовыми балками. На рулях триммеры. Рули статически и динамически сбалансированы, управление жесткое, дублированное. Носовое колесо убиралось назад в фюзеляж, под кабину летчика. Главные колеса на двух стойках. Уборка и выпуск шасси с помощью гидропривода. Броневые плиты хвостовой части фюзеляжа служили подмоторной рамой. Винт серии ЗСМВ-2, диаметром 3,2 метра.

За кабиной летчика устанавливалась КАБВ с отклоняемыми до 30° пушками Таубина 23-мм калибра с боезапасом 162 снаряда и 4 пулемета ШКАС с боезапасом 3000 патронов. Управление с помощью электромотора. Прицел был синхронно связан со стрелково-пушечным вооружением. На консолях предусматривалась подвеска шести реактивных снарядов РС-82. Бомбодержатели размещались внутри и снаружи центроплана. Внутри предусматривалась подвеска двух бомб ФАБ-100, или четырех ФАБ-50, или шести АО-25, или шести АО-20, или ста сорока четырех АО-2,5, или ящиков и кассет для ампул и бомб мелкого калибра; снаружи -двух ФАБ-250, двух ФАБ-100. двух ФАБ-50, четырех АО-25, четырех АО-20. Нормальная бомбовая нагрузка составляла 250 кг, в перегрузку - 500 кг.

Между патронными ящиками и мотором АМ-38 в центральной части фюзеляжа размещался бензобак на 930 л (700 кг), под ним маслобак емкостью 70 литров. Водорадиатор находился под крылом. Предусматривался вентилятор для обдува двигателя под капотом.

В заключительных выводах рассмотревшей проект комиссии говорилось, что запасы устойчивости недостаточны, но схема самолета представляет определенный интерес. Главным достоинством сочли отличный обзор летчика, достигающий 48 % от всей сферы. Как ни странно, сомнение у специалистов НИИ ВВС первоначально вызывала КАБВ. В качестве основных были выдвинуты следующие пожелания:

- штурмовик должен брать не менее 400 кг бомб, преимущественно мелкого калибра; необходимо поставить пушку калибра 37 мм; добавить пулеметы калибра 12,7 мм; снизить удельную нагрузку на крыло, упростив взлет и посадку - самолет массовый и качество подготовки летчиков военного времени будет невысоким; подключить к проектированию мощный самолетостроительный коллектив.

В целом эскизный проект одобрили. На самолете предполагалось необычайно сильное вооружение и только недопонимание преимуществ КАБВ вызвало стремление его подправить.

Постройку БШ-МВ АМ-38 велась в соответствии с Постановлением СНК СССР и ЦК ВКП(б) от 25 марта 1941 г., в котором содержалось требование обеспечить максимальную скорость полета 470 км/час и нормальную бомбовую нагрузку не менее 500-600 кг.

В марте 1941 г. предъявили макет самолета, состоявший из фюзеляжа с центропланом и шасси, кабины летчика, комбинированной подвижной стрелковой установки КАБВ с четырьмя пушками ШВАК и четырьмя пулеметами ШКАС. Заявлена была максимальная скорость 420 км/час (по-видимому, подправленная после дополнительных расчетов самим А.А. Архангельским). Нормальная бомбовая нагрузка 200-250 кг. в перегрузку - 400-500 кг. Макетная комиссия рекомендовала увеличить толщину брони с б до 10 мм, а фюзеляжный бак защитить снизу 13-мм броней. В заключительном Акте отмечалось, что макет не может быть утвержден из-за несоответствия тактико-техническим требованиям. Однако система комбинированной артиллерийской батареи БШ-МВ представляла интерес для ВВС, поэтому признали целесообразным довести до сведения правительства вопрос о необходимости пересмотра заданных ТТТ и схемы самолета (специалисты ВВС видимо поняли, что в КАБВ содержится основная «изюминка» проекта БШ-МВ АМ-38).

Протокол по макету утвердил 23 июня 1941 г. заместитель начальника ГУ ВВС. К этому времени уже началась постройка самолета на заводе № 82. Война заставила свернуть работы по БШ-МВ.

СВ. Илюшин направил 22 июля 1942 г. в адрес главного инженера ВВС А.К. Репина эскизный проект одномоторного одноместного бронированного штурмовика»МШ» с мотором АМ-38. 8 сопроводительном письме он докладывал: «В проект плана опытного строительства на 1942 г. вошел предложенный мной двухмоторный бронированный штурмовик (имелся ввиду самолет Ил-6 - авт.).

Принимая во внимание сегодняшнюю обстановку и трудности осуществления подобного типа самолета, предложение по которому я снимаю, представляю одномоторный, развитие Ил-2». и далее он перечисляет особенности своей новой машины:

- кардинально изменен обзор, который для штурмовика является решающим;

- усилено артиллерийское вооружение - пушка калибра 37 мм позволит поражать тяжелые танки (строго говоря, только легкие и средние танки - авт.);

- артиллерийское и стрелковое вооружение сосредоточены в одном месте, что улучшает прицельность и кучность стрельбы;

- минимальная толщина брони увеличена с 4 до 5 мм;

- уменьшено лобовое сопротивление;

- изменена схема уборки шасси и т.д.

Для самолета требуется мотор с удлиненным валом. Предусматривается два варианта вооружения. Бомбар-дировочно-пушечно-стрелковый: нормальный вариант бомбовой нагрузки - до 400 кг {16x25 кг. или 40x10 кг, или 160x2.5 кг), две синхронные пушки ШВАК с боезапасом 200 снарядов, два синхронных пулемета ШКАС с боезапасом 1500 патронов. Стрелково-пушечный вариант: одна пушка Б.Г.Шпитального ШФК-37 с пропущенным через редуктор в полый вал винта стволом и боезапасом 40 снарядов, две синхронные пушки ШВАК с боезапасом 200 снарядов, два синхронных пулемета ШКАС с боезапасом 1500 патронов».

По схеме самолет МШ АМ-38 (модернизированный штурмовик с мотором АМ-38) напоминал Р-39 «Аэрокобру». Но шасси проектировалось не с носовым, а с обычным хвостовым колесом. Известно, что Белл (конструктор самолета Р-39) выбрал схему своего самолета, исходя из таких, в частности, соображений, как необходимость обеспечения эффективности вооружения и простоты посадки для летчиков (уставших после воздушного боя), чему способствовал хороший обзор вперед-вниз. Известно также, что американцы не имели мотор-пушек и у них не были отработаны варианты синхронных пушек, в связи с чем основным оружием истребителей являлись крупнокалиберные крыльевые пулеметы. Среди недостатков применяемой американцами схемы вооружения можно назвать слабую кучность огня, которую на Р-39 удалось улучшить, расположив оружие более компактно. И в том числе пушку М-4 калибра 37 мм.

В предлагаемой машине Ильюшин разместил мотор АМ-38 примерно в центре тяжести самолета. Передача мощности на воздушный винт осуществлялась с помощью удлиненного вала, проходившего под бронированным полом кабины летчика. Воздухозаборник мотора находился в верхней части фюзеляжа. Кабину выдвинули вперед, что обеспечивало обзор вперед-вниз до 24 градусов. Под кабиной летчика размещался отсек стрелково-пушечного вооружения. Бензобак и маслобак располагались между кабиной и мотором в верхней части фюзеляжа. Водяные и масляные радиаторы системы охлаждения и смазки мотора были установлены в подфюзеляжной части центроплана, их охлаждение осуществлялось наружным воздухом, подводившимся по изогнутым каналам из воздухозаборников в носке крыла у правого и левого бортов фюзеляжа. Бомбы, как и в Ил-2, размещались внутри центропланных бомбоотсеков и в перегрузку - дополнительно на внешних подвесках.

У шасси основные колеса убирались назад по полету в центроплан с поворотом колес в процессе уборки примерно на 90° (впоследствии эта идея реализована на Ил-10). Убирающимся было и хвостовое колесо. Применение крыла со стреловидностью по передней кромке 15° позволяло достичь необходимого диапазона эксплуатационных центровок. Бронирование летчика, бензо- и маслобаков, водяных и масляных радиаторов обеспечивалось бронекорпусом весьма сложной формы, в основном с прямоугольными образующими. Это упрощало технологию его изготовления, но одновременно повышало уязвимость брони.

В НИИ ВВС дали положительное заключение по проекту, только рекомендовали пушки ШВАК заменить на ВЯ-23.

Следует отметить, что массы пустого самолета и взлетная возросли по сравнению с Ил-2. И несмотря на некоторое улучшение аэродинамики, самолет с мотором АМ-38 показал недостаточно высокие летные данные. К тому же назрела необходимость в двухместном штурмовике, а в рамках принятой компоновочной схемы осуществить такую задачу было невозможно. Кроме того, опыт создания однотипных самолетов Р-39 и Р-63 фирмы «Белл» обнаружил два присущих им хронических недостатка, от которых трудно избавиться: разрушение длинного вала для привода винта вследствие возникновения крутильных колебаний и плохие противоштопорные свойства. Отсюда последовало решение - самолет МШ-АМ-38 не строить.
