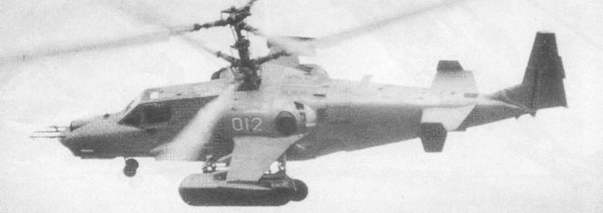

фрагменты выполнения вертолетом пространственных фигур пилотажа. Вертолет выполняет уникальный маневр - плоский (педальный) разворот практически во всем диапазоне скоростей полета

Крыло вертолета малого удлинения с небольшой положительной V-образностью имеет среднепланное расположение и предназначено для разфузки НВ на больших скоростях полета, а также размещения четырех точек подвески различных средств поражения и подвесных топливных баков. Консоли крылаимеюттрапеце-видную форму в плане.

В верхней части фюзеляжа за отсеком главного редуктора находится турбопри-вод и вспомогательная силовая установка (ВСУ) для запуска основных двигателей. При отсутствии наземных источников питания их функции могут выполнять ВСУ и турбопривод.

Основным силовым элементом фюзеляжа является продольная балка коробчатого типа, выполненная из композитных материалов. В задней ее части крепится горизонтальное и вертикальное хвостовое оперение. На концах консолей неподвижного стабилизатора установлены небольшие дополнительные вертикальные стабилизирующие поверхности (шайбы). Основное вертикальное оперение состоит из форкиля и управляемого киля.

По бокам силовой балки вдоль фюзеляжа размещены блоки вооружения, авиационного и радиоэлектронного оборудования, закрытые капотами из стеклопластика. Фюзеляж имеет максимально возможную раскрываемость для удобства доступа к агрегатам, системам и оборудованию без применения стремянок.

Осмотр колонки НВ осуществляется техническим персоналом с силовых капотов редукторного отсека. Для подъема на капот по бокам фюзеляжа имеются специально предусмотренные площадки с рифленой поверхностью и скобы. В подвижных сочленениях систем управления применяются самосмазывающиеся подшипники.

В системе управления НВ и рулем направления, выполненной по необратимой схеме, используются гидроусилители. На вертолете имеется система автоматического управления полетом, базирующаяся на 20% автопилоте и предусматривающая включение пилота в контур управления.

Силовая установка (СУ) включает два турбовинтовых двигателя ТВЗ-117ВК мощностью по 2200 л. с. Двигатель представляет собой дальнейшую модификацию ТВЗ-117, хорошо зарекомендовавшего себя на Ми-24.

С целью предохранения газовоздушного тракта от эррозионного износа при эксплуатации вертолета на пыльных, песчаных фунтовых площадках на входе в двигатель установлено пылезащитное устройство. Для уменьшения инфракрасного излучения двигателя его выхлопной патрубок закрыт экранно-выхлопным устройством.

Система автоматического регулирования двигателей обеспечивает в рабочем диапазоне режимов работы поддержание постоянного значения частоты вращения НВ. При отказе одного из двигателей в полете другой автоматически переходит на повышенный вплоть до взлетного режим работы. Работа двигателя на взлетном режиме в этом случае разрешается в течение часа, после чего он подлежит замене.

На вертолете имеется управляемое, неуправляемое ракетное и стрелково-пу-шечное вооружение.

На подвижных в вертикальной плоскости двух пусковых установках, размещенных под крылом на внешних балочных держателях, может находиться до 16 сверхзвуковых противотанковых управляемых по лазерному лучу ракет (ПТУР). Они способны пробивать противотанковую броню с динамической защитой толщиной до 800 мм. Эффективный диапазон применения ракет составляет 700… 10000 м. Вероятность попадания в цель типа «танк» составляет 0,9 практически во всем диапазоне боевого применения. ПТУР имеет унифицированную боеголовку для поражения как наземных, так и воздушных целей. Для поражения воздушной цели боеголовка оснащена радиовзрывателем. Выбор типа цели в полете производится установкой пилотом переключателя в положение наземной или воздушной цели.

На балочных держателях в блоках реактивных орудий может размещаться до 80 неуправляемых авиационных ракет (НАР) калибра 80 мм. Они предназначены для поражения неукрытой бронированной и небронированной техники, живой силы, а также площадных целей. На вертолете предусматривается возможность применения и НАР большего калибра.

Справа по борту вблизи центра тяжести ЛА размещена подвижная пушечная скорострельная установка с пушкой калиб-раЗО мм и боекомплектом до 500 патронов. Ведение стрельбы обеспечивается на дальностях от 400 до 4000 м. В двух патронных ящиках раздельно могут находиться патроны разного предназначения. Питание пушки селективное, выбор того или иного типа патрона в полете для поражения соответствующей цели летчик делает с помощью переключателя. Цель может быть как наземной, так и воздушной.

На подкрыльевые балочные держатели могут устанавливаться: два унифицированных пушечных контейнера с пушками калибра 23 мм и общим боекомплектом до 500 патронов; две управляемые ракеты класса «воздух - воздух».
