Проект ПТ-627А

В мае 1960 г. было решено прекратить постройку АПЛ пр. П627А (зав.№282) и переоборудовать ее по пр. ПТ627А – в опытный корабль с 650-мм торпедными аппаратами. Технический проект ПТ627А был разработан в СКВ-143 под руководством Г.Я. Светаева. Работы над ним велись с мая по сентябрь 1960 г. Постройка корабля про- поджалась до июня 1961 г. После того, как было принято решение разместить 650-мм торпедное вооружение на АПЛ второго поколения, ее прекратили. Задел механизмов и оборудования использовали при постройке серийной АПЛ пр. 627А (зав. №291).


Основные ТТЭ

Водоизмещение, т:

– нормальное. 4010

Главные размерения, м:

– длина наибольшая 110,2

– ширина корпуса наибольшая 9,3

– осадка средняя 6,7

Запас плавучести, % 34

Архитектурно-конструктивный тип двухкорпусный

Глубина погружения, мм 285

Автономность, сут. 60

Экипаж, чел 97

Энергетическая установка:

– тип атомная

ППУ:

– количество хтип (марка)ЯР 2 х ВВР (ВМ-А)

– суммарная тепловая мощность ЯР, мВт 140

ПТУ:

– количество х мощность (марка) ГТЗА, л.с 2 х (ГТЗА-601)

17 500

– тип ТГ. навесные

– количество х мощность (марка) ТГ, кВт. 2 х (ГПМ-21)

1400

– количество х тип движителей 2 х ВРШ

Резервные источники энергии и средства движения:

– количество х мощность (марка) ДГ, кВт 2 х 460 (М-820)

– тип АБ. свинцово-кислотная (38-СМ)

– количество групп АБ х

элементов в группе 2 х 112

– количество х мощность (марка) ГЭД

на линии вала, кВт 2 х 450 (ПГ-116)

Скорость хода, уз:

– наибольшая надводная 15

– наибольшая подводная 26

– подводная под ГЭД 7,4

Вооружение: Торпедное:

– количество х калибр ТА, мм 4 (Н) х 650

– боезапас (тип) торпед 8 (65-73 и 65-76)

– количество х калибр ТА, мм 4 (Н) х 533

– боезапас (тип) торпед 14 (53-65К, 53-61,

САЭТ-60 и САЭТ-60М)

– ПУТС «Ладога»

Радиоэлектронное:

– НК «Сила- ПТ627А»

– ГАК «Керчь» (МГК-100)

– ГЛС миноискания «Плутоний»

– РЛС «Альбатрос» (РЛК-101)

– станция опознавания «Нихром-М»

– СОРС «Накат»

– эхолот НЭЛ-6

– эхоледомер. ЭЛ-1

– радиопеленгатор АРП-53

– перископы ПЗНА-8 и ПЗИС-10

36* Ходовые и государственные испытания корабля в соответствии с совместным решением МСП и ВМФ были объединены в единые государственные совместные ходовые испытания.

В пр. ПТ-627А торпедное вооружение размещалось в двух специальных отсеках, представляющих собой прочные контейнеры, смонтированные в надстройке корабля над двумя носовыми отсеками основного ПК. Торпедные отсеки имели наибольший диаметр 3,7 м, длину 21,1 м и сообщались с основным ПК в районе второго отсека через прочные люки. В отличие от прототипа, в пр. ПТ-627А предусматривалась установка ГАК «Керчь», трех всплывающих спасательных камер, выполненных в виде цилиндров диаметром 1,3 м, длиной 12 м, рассчитанных на 36 человек каждый (в кормовой части надстройки), а также применение ВРШ.

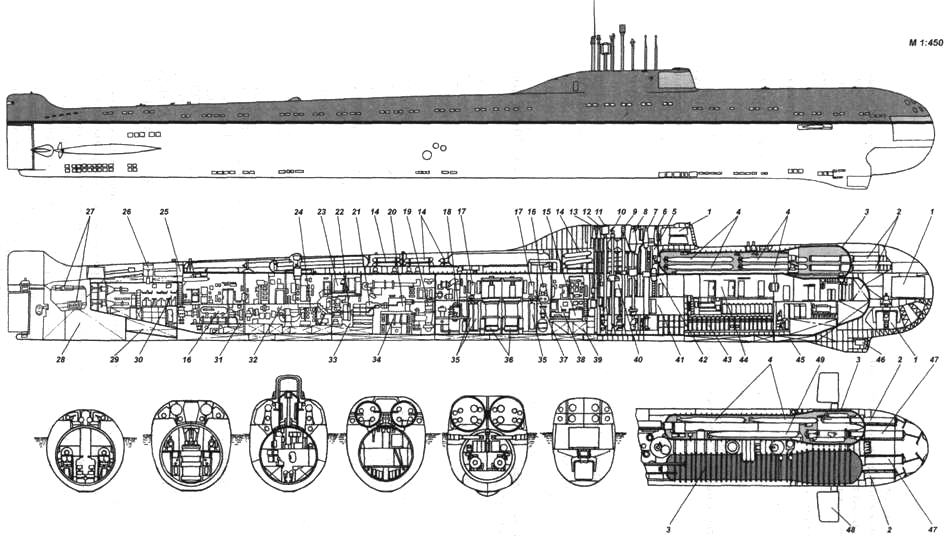

Внешний вид и схема общего расположения пр. ПТ-627А АПЛ, вооруженной 650-мм ТА:

1 – основные ГАК «Керчь»; 2 – 533-мм ТА; 3 – торпедные контейнеры; 4 – запасные 533-мм ТА; 5 – боевая рубка; 6 – перископ ПЗНА-8; 7 – перископ ПЗИС-10; 8- перископ ПР-Т 2; 9 – ПМУ АП СОРС «Накат» с АП станции опознавания «Нихром»; 10 – ПМУ АП РЛК «Альбатрос»; 11 – ПМУ АП радиопеленгатора; 12-ПМУ устройства РКП; 13 – ПМУ устройства «Ива»; 14 – баллоны системы ВВД; 15-дизель-генераторы; 16 – холодильные машины; 17 – компенсаторы объема; 18-главный циркуляционный насос; 19-маневровое устройство; 20 – главная паровая турбина; 21 – главная зубчатая передача; 22- шинно-пневматическая муфта; 23 – пост управления главной энергетической установкой; 24 – навесные турбогенераторы; 25 – кормовой входной люк; 26 – аварийный буй; 27 – привода кормовых горизонтальных рулей; 28 – ЦГБ; 29 – кормовая дифферентная цистерна; 30 – девятый (кормовой жилой) отсек; 31 – восьмой (жилой и вспомогательных механизмов) отсек; 32 – седьмой (электромеханический) отсек; 33 – шестой (турбинный) отсек; 34 – конденсатор; 35 – парогенераторы; 36 – реакторы; 37 – пятый (реакторный) отсек; 38 – четвертый (вспомогательных механизмов) отсек; 39 – цистерны дизельного топлива; 40 – центральный пост; 41 – гиропост; 42 – третий (центрального поста) отсек; 43 – группы АБ; 44 – второй (носовой жилой и аккумуляторный) отсек; 45 – носовая дифферентная цистерна; 46 – антенна ГАС «Плутоний»; 47 – 650-мм ТА; 48 – носовые горизонтальные рули; 49 – запасные 650-мм торпеды.
