Модернизации проекта 675

В период постройки АПЛ пр. 675 признавались, во всяком случае, советским командованием, силой, способной эффективно бороться с корабельными группировками вероятного противника. Вместе с тем, существенным их недостатком являлось отсутствие корабельных радиотехнических средств, обеспечивающих надежное целеуказание на полную дальность полета ракеты П-6. Было очевидным, что использование для этих целей разведывательной авиации не могло быть эффективным по целому ряду причин: по точности определения координат обнаруживаемых целей в открытом океане; по оперативности доведения полученных данных до носителей ПКРК и по низкой боевой устойчивости. Несмотря на это, в 1964 г. была принята на вооружение морская радиолокационная система целеуказания МРСЦ-1 («Успех»), основу которой составляли самолеты Ту-95РЦ.

В качестве ее альтернативы в июне 1960 г. началась разработка системы морской космической разведки и целеуказания (МКРЦ). Эта система, что называется, создавалась с дальним прицелом. С одной стороны, она была призвана обеспечить боевое использование имеемого на вооружение комплекса П-6, а с другой – перспективных комплексов, обладающих еще большей дальностью стрельбы. Таким комплексом стал «Базальт» с дальностью полета ракеты порядка 500 км, принятый на вооружение в 1975 г. – практически одновременно с принятием на вооружение системы МКРЦ. Первые модернизации АПЛ пр. 675 как раз и были связаны с изучением возможности их размещения, а также эксплуатации на этих кораблях.

В частности, в ЛПМБ «Рубин» для размещения опытного образца системы управления стрельбой и наведения на цель «Аргон» комплекса «Базальт» в 1967 г. был разработан пр. 675МУ, а для размещения корабельного цифрового вычислительного комплекса «Касатка-Б» МКРЦ – в 1969 г. пр. 675К. Первый из проектов практически полностью повторял прототип. В нем лишь менялись некоторые из антенн основного антенного поста системы «Аргумент», а также приборы управления стрельбой и наведения на цель. В комплексе «Базальт» они были выполнены не на основе СКВТ (как в комплексе П-6), а на базе транзисторных схем. Благодаря этому не только повышалась эффективность системы, но сокращались массогабаритные характеристики ее приборов. Для модернизации по пр. 675МУ была выделена К-28. Формально работы проводились в период с октября 1968 г. по январь 1975 г. Исходя из их объема, срок кажется достаточно большим. Однако в него входит не только сама модернизация (проводившаяся на СРЗ-10 в г. Полярный), но и испытания системы «Аргон», а также комплекса «Успех-У», которым заменили комплекс «Успех».

Гораздо большего объема работ потребовала модернизация по пр. 675К. Решение задачи облегчалось тем, что в декабре 1965 г. флоту была передана ДЭПЛ К-81 пр. 651К, на которой был установлен экспериментальный образец комплекса «Касатка». Как показали монтаж и испытания, аппаратура и обслуживающие механизмы чрезмерно загромождали отсеки корабля, что затрудняло его боевое использование и повседневную эксплуатацию. Как казалось, на АПЛ пр. 675, благодаря их внутренним объемам и несоизмеримо большим энергетическим мощностям, данную проблему удастся благополучно преодолеть. Но этого не произошло. Дело в том, что модернизация по пр. 675К предполагала проведения испытаний комплекса «Касатка-Б». Он отличался от своего предшественника тем, что был способен решать расширенный круг задач, но хотя и строился на базе более совершенной ЭВМ, имел приборную часть большего объема. В результате ее пришлось «теснить» среди приборной части системы управления стрельбой и наведения на цель «Аргумент». Немалую проблему вызвало размещение антенного поста, оборудования и приборов комплекса «Касатка-Б». Как и на корабле пр. 651К антенный пост хранился в прочной шахте, смонтированной вместо ПМУ системы «Успех» в ограждении рубки и выдвижных устройств. Его механизмы пришлось расположить в трюме четвертого отсека, и без того загроможденном. Для размещения приборной части на нижней палубе третьего отсека смонтировали (за счет кают офицерлов и мичманов) специальную выгородку с автономной системой охлаждения и кондиционирования воздуха. По пр. 675К в период с апреля 1970 г. по сентябрь 1974 г. на МП «Звездочка» в Северодвинске были модернизированы К-47 и К-125.

Третья модернизация АПЛ пр. 675 связана с заменой комплекса П-6 комплексом «Базальт» и получила индекс 675МК. Ее проект в 1975 г. был разработан в ЛПМБ «Рубин». При этом конструкторы решали те же задачи что и в предшествующих проектах модернизаций: замена системы управления стрельбой и наведения на цель «Аргумент» системой «Аргон-К» и размещение корабельного цифрового вычислительного комплекса «Касатка-Б» МКРЦ. Кроме того, требовалось обеспечить хранение и боевое использование ПКР П-500, имевших большие массогабаритные характеристики по сравнению с ракетами П-6. С этой целью увеличили длину и внутренний диаметр контейнеров (за счет переноса шпангоутов на наружные поверхности). При этом пришлось выполнить достаточно большой объем работ. В частности, с кораблей снимали все ТПК. После этого на каждом из контейнеров срезали наружные обтекатели и все шпангоуты (причем в строго определенном порядке), а также системы повседневного и предстартового обслуживания ракет (пожаротушения, внутреннего орошения, газоанализа воздуха контейнеров, вентиляции, осушения, газоочистки и поддержания давления воздуха, обогрева, наружного орошения и т.д.). Затем в оконечностях контейнеров наваривались дополнительные кольца (для увеличения их длины) и наружные шпангоуты (для увеличения внутреннего объема), вновь монтировались все системы повседневного и предстартового обслуживания ракеты.

Так как масса ТПК возросла, то пришлось соответствующим образом модернизировать специальную систему гидравлики. Кроме того, перед модернизацией некоторых из кораблей выяснилось, что их легкие корпуса, изготовленные из маломагнитной стали, имеют большой объем коррозионного растрескивания, и их пришлось полностью переделать с заменой маломагнитной стали высокоуглеродистой.

Всего в период с конца октября 1972 г. по ноябрь 1986 г. по пр. 675МК было модернизировано девять АПЛ. Из них две (К-104 и К-128) входили в состав СФ, а остальные семь единиц (К-23, К-56, К-57, К-175, К-184, К-189и К-204) – в состав ТОФ. Интересно то, что К-204, например, была в конце октября 1972 г. поставлена в средний ремонт, не предполагавший какой-либо модернизации. Однако этот ремонт затянулся настолько, что после принятия на вооружение комплекса «Базальт», им было решено вооружить и этот корабль.

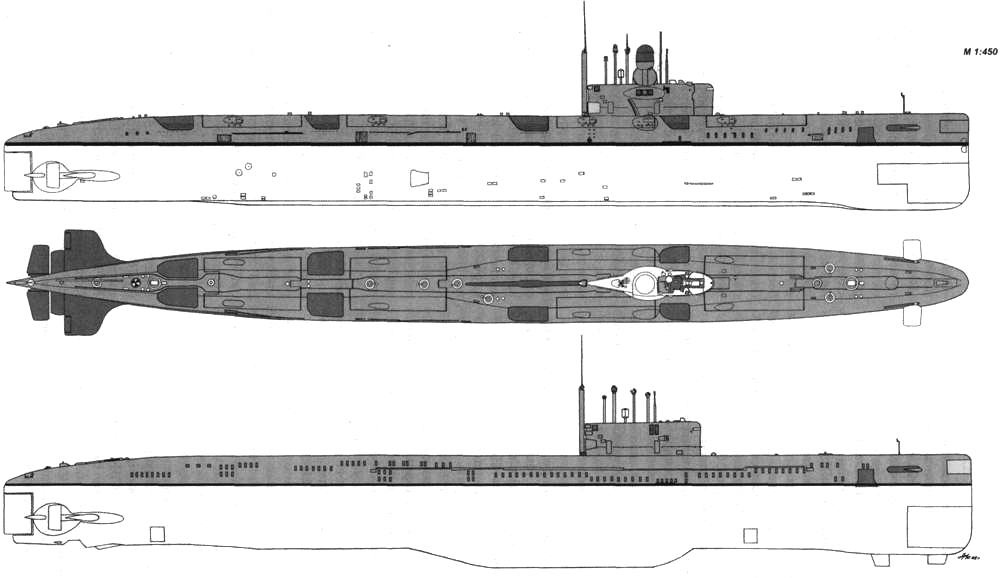

Внешний вид АПЛ пр. 675МК (вверху) и К-86 после переоборудования по пр. 675Н


Четвертая модернизация АПЛ пр. 675 связана с заменой комплекса П-6 комплексом «Вулкан» и получила индекс 675МКВ. Ее проект в 1980 г. был разработан в ЛПМБ «Рубин». При этом конструкторы по-прежнему решали те же задачи что и в предшествующих проектах модернизаций: замена системы управления стрельбой и наведения на цель «Аргумент» системой «Аргон-КВ» и размещение корабельного цифрового вычислительного комплекса «Касатка-Б» МКРЦ. Кроме того, требовалось обеспечить хранение и боевое использование ПКР П-1000, имевших большие массогабаритные характеристики по сравнению с ракетами П-6. При этом приходилось учитывать не только возросшие массогабаритные характеристики ПКР комплекса «Вулкан», но и специфику работы их стартовых ускорителей. В отличие от стартовых агрегатов ракеты П-500 в них использовалось принципиально новое топливо, создававшееся на основе порошкового алюминия.

Данное обстоятельство создало весьма серьезные проблемы. Дело в том, что стартовые ускорители ПКР П-1000 в процессе работы практически полностью разрушали системы и конструкции ТПК, а также газоотбойники в надстройке, несмотря на то, что конструкторы ЛПМБ «Рубин», разрабатывая пр. 675МКВ, просчитывали эту проблему. Как следствие, внутренние поверхности контейнеров было решено облицевать плитками из специальных огнеупорных сталей, которые прикрывали не только конструкции ТПК, но и все системы повседневного и предстартового обслуживания ракет. Открытыми оставались лишь одни направляющие. Сложнее решался вопрос с усилением конструкций надстроек и газоотбойников. Так как пуски ПКР-1000 в рамках летно-конструкторских испытаний производились с наземного стенда, то выявить все последствия воздействия работы новых стартовых ускорителей на конструкции носителя так и не удалось.

Тем не менее, еще до завершения этого этапа испытаний, в ремонт и модернизацию по пр. 675МКВ поставили два корабля – К-1 (из состава СФ) и К-134 (из состава ТОФ). На них предполагалось не только завершить испытания комплекса «Вулкан», но и отработать конструктивные мероприятия, направленные на предотвращение вредного влияния газовых струй стартовых ускорителей на надстройки и газоотбойные шахты. Одновременно планировалось выявить возможность размещения комплекса «Вулкан» на надводных кораблях, и в частности, на крейсерах пр. 1164.

На К-1 работы были проведены в период с февраля 1981 г. по декабрь 1983 г. После их завершения с борта этого корабля, в Белом море, в рамках летно-конструкторских испытаний комплекса «Вулкан» было осуществлено 18 пусков ПКР-1000, из которых 10 сочли успешными. Как выяснилось, расчетная форма и конструкция газоотбойников не отвечали предъявляемым к ним требованиям. В процессе старта ракет листы их обшивки в буквальном смысле этого слова разлетались в разные стороны. Их пришлось усиливать и изменять форму самих газотбойников. При этом были использованы новые огнеупорные материалы. В декабре 1985 г. К-1 приняли на вооружение. К этому моменту завершили модернизацию К-134, а еще два модернизируемых корабля – К-22 и К-35 (оба из состава СФ) – находились в различной степени технической готовности. Интересно то, в тот период комплекс «Вулкан» еще не был принят на вооружение, и проблемы с конструктивной прочностью газоотбойников так и не были до конца разрешены. В результате К-22 и К-35 вступали в строй с различной их формой. При этом поверхности надстроек, ограждения и газоотбойников, подвергавшиеся воздействию газовых струй стартовых ускорителей каждый раз облицовывались новыми огнеупорными материалами.

АПЛ пр. 675МКВ имели еще целый ряд конструктивных особенностей, существенно отличавших их от остальных лодок пр. 675 различных модификаций. Среди них, прежде всего, можно выделить систему орошения забортной водой наружных поверхностей надстройки корабля, наличие в составе вооружения системы космической навигации «Шлюз» (АДК-ЗМ) и ПЗРК «Стрела-3». На К-1 прочный кранец, рассчитанный на шесть ЗР, был смонтирован в ограждении прочной рубки. На остальных лодках, модернизированных по пр. 675МКВ, количество таких кранцев было доведено до трех. Один из них, по-прежнему, располагался в ограждении прочной рубки, а два других – под палубой надстройки (в районе выходных люков). В конечном итоге, все эти нововведения привели к тому, что отсеки кораблей (особенно носовые) оказались чрезмерно загруженными механизмами, оборудованием и приборами, что ухудшало условиях их повседневной эксплуатации и боевого использования.

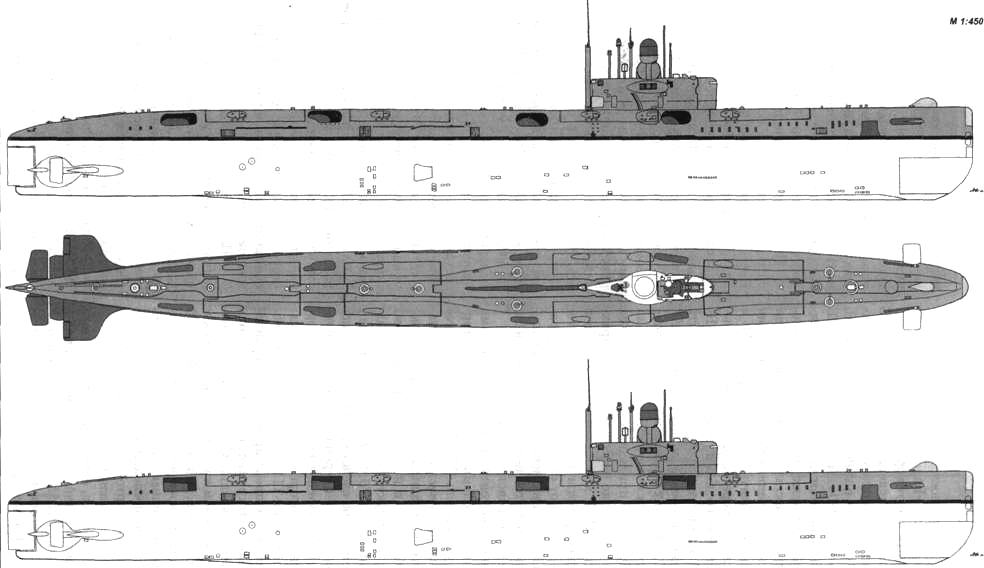

Внешний вид АПЛ К-22 (вверху) и К-1 после модернизации по пр. 675МКВ


Изначально планировалось модернизировать по пр. 675МКВ все корабли пр. 675, сохранявшие первоначальный состав вооружения. Однако, когда комплекс «Вулкан» приняли на вооружение (в октябре 1987 г.), флотом для этих целей было выделено только шесть лодок. В полном объеме работы удалось провести лишь на четырех, уже упоминавшихся кораблях. Причем на всех из них, как и в случае с некоторыми лодками, модернизировавшимися по пр. 675МК, пришлось полностью менять легкий корпус. Последней из них была введена в строй К-22 – в декабре 1990 г. К числу выделенных, но не прошедших модернизации кораблей, относились тихоокеанские К-7 и К-10. Обе они в середине 1985 г. были поставлены в завод, но какие-либо работы на них не проводились – сначала не хватало комплексов «Вулкан» (промышленность просто не успевала их изготавливать), а затем, после распада Советского Союза, вместе с финансированием исчезла и военная необходимость этого.

Особняком от всех АПЛ пр. 675 стоит К-170, прошедшая переоборудование по пр. 675Н – в носитель в носитель сверхмалых ПЛ. Проект этого переоборудования был разработан в 1977 г. в СПМБМ «Малахит». О нем в открытой печати практически ничего не сообщалось. Известно лишь, что в процессе переоборудования с корабля сняли все ракетное и торпедное вооружение, а также обеспечивающее их оборудование. В районе четвертого, пятого и шестого отсеков смонтировали посадочное место для одной атомной лодки специального назначения (вероятнее всего, речь идет о ПЛСМАСН пр. 1851), а в оконечностях и средней части корпуса – три подруливающих устройства. К-170 прошла переоборудование в период с 1978 г. по декабрь 1984 г.

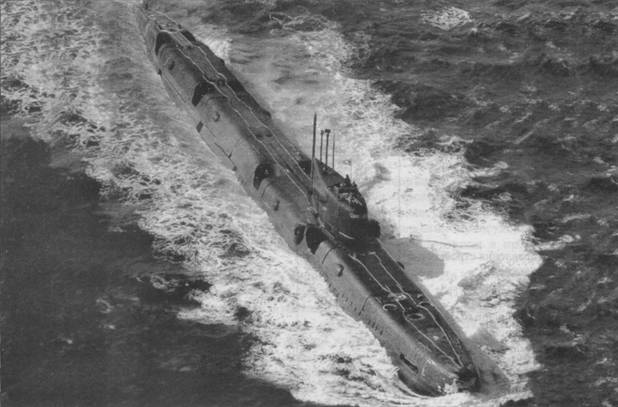

Одна из АПЛ пр. 675МК Северного флота во время несения боевой службы

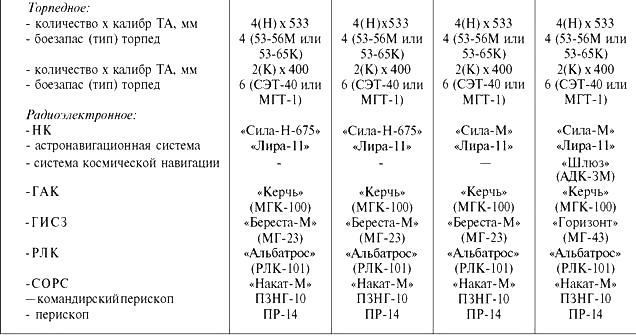

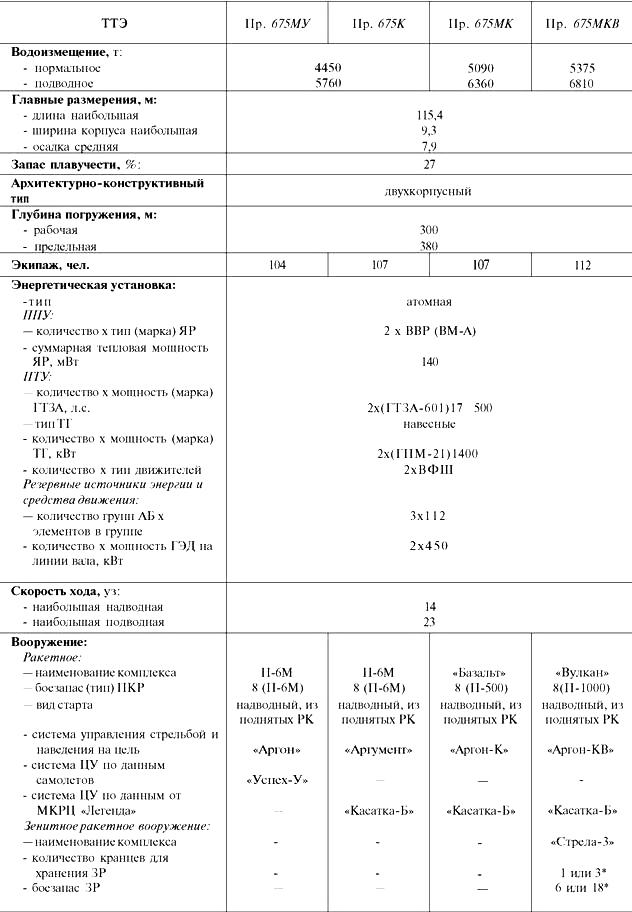

Основные ТТЭ

*На К-22, К-35п К-134.


АПЛ пр. 675МУотличалась от базового проекта лишь тем, что вместо штатной системы управления стрельбой и наведения на цель комплекса П-6 на ней смонтировали опытный образец системы «Аргон» комплекса «Базальт», а вместо системы целеуказания от самолетов-разведчиков «Успех» ее более совершенную модификацию (выполненную на новой элементной базе) – систему «Успех-У». Выполнение этих работ практически не повлекло за собой существенной перекомпоновки отсеков и изменения конструкций корпуса корабля.

Реализация пр. 675Кзаставила демонтировать систему «Успех». На месте ее ПМУ смонтировали прочную шахту, в которой хранилась антенна комплекса «Касатка-Б» системы МКРЦ «Легенда». Приборную часть этого комплекса разместили вместо приборной части системы «Успех», используя ее автономную систему охлаждения. Антенный пост комплекса «Касатка-Б» приводился в рабочее положение путем подъема над верхним срезом прочной шахты, в которой он хранился. Крышка самой шахты открывалась при помощи гидравлических приводов. В открытом положении она бьша завалена на левый борт. Отпиралась или запиралась крышка шахты при помощи кремальерного запора, также имевшего гидравлический привод. Последний находился по правому борту, а привод открывания крышки – по левому борту. Оба при-" вода защищались специальными обтекателями, придававшими ограждению прочной рубки своеобразную форму. ПМУ антенны комплекса «Касатка-Б» и приводы шахты имели довольно громоздкие агрегаты, и их пришлось разместить в трюме четвертого отсека, и без того загроможденного механизмами и агрегатами общесудовых систем. Тем не менее, такое решение сочли приемлемым и его повторили в пр. 675МК и пр. 675МКВ.

АПЛ пр. 675МКявлялась третьей модификацией пр. 675. На этом корабле ПКРК П-6 заменили ПКРК «Базальт» с ПКР-500. Эта ракета (как и П-6) оснащалась маршевым ТРД, но имела стартовый агрегат (а не стартовый двигатель). Она могла развивать скорость до М = 2,5 и обладала максимальной дальностью полета 500 км. Благодаря наличию бортовых ЭВМ ракеты залпа могли распределять цели между собой (такая система была создана впервые в мире), а также выбирать главную цель в ордере самостоятельно. Кроме того, каждая ракета оснащалась системой РТЗ, обесл печивающей отвод от нее зенитных ракет. Для преодоления ближнего рубежа ПРО ПКР имели частичное бронирование. На ПЛАРК пр. 675МК установили систему целеуказания «Касатка-Б», увеличили длину контейнеров и их внутренний диаметр (за счет выноса шпангоутов на наружную поверхность), заменили систему управления и наведения на цель «Аргумент» на систему «Аргон-К», которая совместно с системой предстартовой подготовки КР обеспечивала залповую стрельбу всеми восемью ракетами сразу.

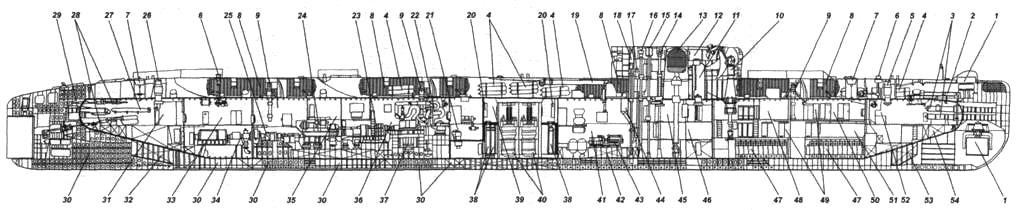

Продольный разрез АПЛ пр. 675МКВ:

7 – основные антенны ГАК «Керчь»; 2 – носовой горизонтальный руль; 3 – 533-мм ТА; 4 – баллоны системы ВВД; 5 – носовой входной люк; 6 – якорные шпили; 7 – аварийные буи; 8 – контейнер ПКРК «Вулкан»; 9 – привод гидравлического подъемника контейнера ПКРК «Вулкан»; 70 – основной АП системы «Аргумент» и его привод; 7 7 – прочная рубка; 72 – ходовой мостик; 13 – АП «Селена» системы «Касатка-Б»; 14 – АП РЛК «Альбатрос»; 15 – АП радиопеленгатора; 16 – ПМУ ВАН-С; 17-репитер гирокомпаса; 18-АП СОРС «Накат-М»; 19-ПМУ «Ива» (в заваленном положении); 20 – компенсаторы объема; 21 – главный циркуляционный насос; 22 – главная паровая турбина; 23 – зубчатая передача; 24 – навесной турбогенератор; 25 – ГЭД; 26 – кормовой входной люк; 27 – запасная 400-мм торпеда; 28 – привода кормовых рулей; 29 – 400-мм ТА; 30 – ЦГБ; 31 – десятый (кормовой торпедный) отсек; 32 – кормовая дифферентная цистерна; 33 – девятый отсек; 34 – главный упорный подшипник; 35 – восьмой (электроэнергетический) отсек; 36 – седьмой (турбинный) отсек; 37 – конденсатор; 38 – парогенераторы; 39 – шестой (реакторный) отсек; 40 – реакторы; 41 – пятый (вспомогательных механизмов) отсек; 42 – цистерна дизельного топлива; 43 – дизель-генератор; 44 – шахта подачи воздуха к дизель-генераторам; 45 – центральный пост; 46 – четвертый (центрального поста) отсек; 47 – группы АБ; 48 – третий (кормовой аккумуляторный и жилой отсек); 49 – каюты офицеров и мичманов; 50 – второй (носовой аккумуляторный и жилой отсек); 51 – выгородка аппаратуры и боевых постов системы «Касатка-Б»; 52 – первый (носовой торпедный и жилой) отсек; 53 – носовая дифферентная цистерна; 54 – цистерна кольцевого зазора.


АПЛ пр. 675МКВ стала последней модификацией пр. 675. На ней ПКРК П-6 заменили ПКРК «Вулкан» с ПКР П-1000. Эта ракета, оснащенная таким же ТРД как и П-500, за счет более мощного стартового ускорителя, использования современных конструкционных материалов (титановых сплавов) и ослабления броневой защиты, имела дальность стрельбы около 700 км. На ПЛАРК пр. 675МКВ еще больше (чем на пр. 675МК) увеличили длину и внутренний диаметр контейнеров, заменили систему управления и наведения на цель «Аргумент» на систему «Аргон-КВ», которая совместно с системой предстартовой подготовки КР обеспечивала залповую стрельбу всеми восемью ракетами сразу. Кроме того, полностью переделали легкий корпус, заменив маломагнитную сталь высокоуглеродистой. Контейнеры оборудовали системой наружного орошения забортной водой. К-1 имела газоотбойники прямоугольной формы. Они не обеспечивали надежный отвод газов во время старта ракеты, что приводило к частичному разрушению обшивки легкого корпуса. На остальных лодках форму газоотбойников изменили. Их изготовили из огнеупорной стали и увеличили толщину стенок. У этих кораблей вся надстройка имела систему орошения забортной водой. На К-1 кранец для хранения ЗР ПЗРК «Стрела-3» размещался в ограждении прочной рубки, а на остальных лодках пр. 675МКВ – в ограждении прочной рубки, а также в оконечностях корпуса под палубой надстройки.
