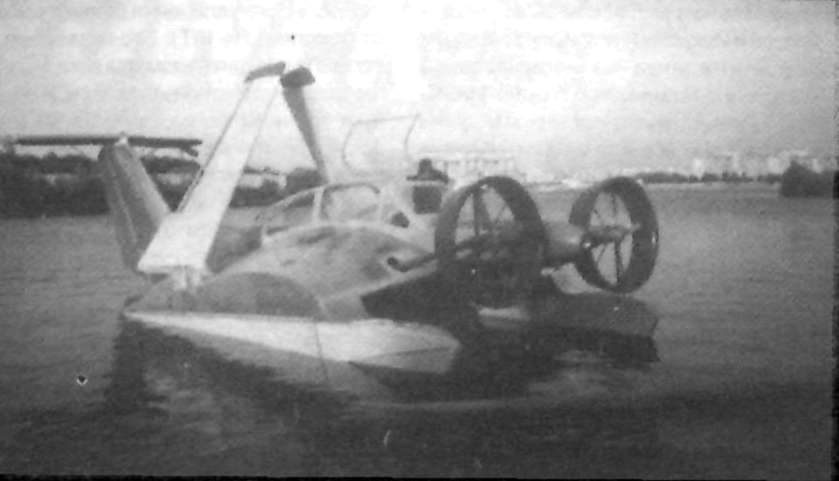

ЭП- 7 со сложенными консолями. В таком виде зкранолет легко швартуется к любому причалу.

Как видно из иллюстраций, экранопет выполнен по катамаранной схеме. При этом поплавки разделены на несколько водонепроницаемых отсеков, обеспечивающих необходимый запас плавучести в случае повреждения одного или нескольких из них. Легкосъемные поплавки допускают эксплуатацию не только с воды, но и с грунтовых, заболоченных и ледовых участков.

Легкоразъемные соединения агрегатов планера позволяют транспортировать экранолет без демонтажа силовой установки самолетами Ил-76, Ан-12, на железнодорожных платформах и автомобилях-трейлерах.

В качестве основных конструкционных материалов использованы алюминиевый сплав АМГ6 и стеклопластик, допускающие длительную и круглогодичную эксплуатацию "Иволги" в речных и морских условиях.

Каркас фонаря кабины и салона - пластиковый. Лобовое стекло-триплекс оснащено механическим стеклоочистителем (типа автомобильных дворников) и устройством электрообогрева.

Кольцевые насадки пропеллеров повышают их тягу на малых скоростях, защищают от посторонних предметов и предостерегают окружающих от попадания во вращающиеся винты, снижают уровень шума на местности. Кольца движителя изготовлены из пластика, с металлическими силовыми элементами для крепления их на поворотной балке. Как уже отмечалось, в стартовом положении воздушные струи от пропеллеров направляются под центроплан, в крейсерском - над центропланом.

На экранолете установлены два автомобильных двигателя, которые размещены порознь в правом и левом центропланных отсеках. Каждый из моторных блоков, помимо двигателя со сцеплением, редуктора, глушителя-резонатора и прочих агрегатов, включает топливный бак. Объемы моторных отсеков допускают размещение в них и других типов двигателей, включая дизельные и авиационные, обладающих достаточной мощностью, При этом их габариты не будут искажать внешнюю поверхность центроплана.

На борту ЭЛ-7 предусмотрен необходимый набор пилотажного и навигационного оборудования, включая спутниковый навигатор типа JPS. Кроме этого имеются системы электроснабжения, освещения и внешней сигнализации, вентиляции и отопления салона и моторных отсеков, пожаротушения. Установлены также морское оборудование и спасательные средства.

Радиооборудование соответствует требованиям Речного Регистра России для судов с малым водоизмещением и обеспечивает надежную радиосвязь с кораблями и наземными пунктами при помощи коротковолновых и УКВ-радиостанций.

Отклонения руля высоты и элеронов осуществляются, как и на самолетах, с помощью штурвальной колонки, а руля направления - педалями. Для снятия нагрузок со штурвала и педалей служат триммеры на руле высоты и левом элероне и триммер-сервокомпенсатор руля направления.

Кроме рупя направления, управлять аппаратом по курсу можно изменением оборотов двигателей или шага винтов, отключением одного из пропеллеров посредством сцепления, а также отклонением секций заднего щитка электрогашетками на педалях.

Длину пробега при необходимости можно изменять, выпуская щитки реверсно-тормозной камеры.

Испытания ЭЛ-7 начались в Москве в сентябре 1998-го с отработки системы управления при движении на воде, включая режим с поддувом. Одновременно определили располагаемую тягу и аэродинамическую разгрузку аппарата с использованием поддува и обдува центроплана на стоянке.

Вянваре 1999-го экранолет загрузили в Ил-76 и перебазировали в Иркутск, где испытали в условиях сибирской зимы. Первый полет с использованием поддува выполнен на Иркутском водохранилище 16 февраля. Спустя четыре дня В.В.Колганов на ЭЛ-7 с автомобильными двигателями ЗМЗ-4062 мощностью по 150 л.с. опробовал экранный режим в крейсерской конфигурации (щитки убраны, винты в крейсерском положении) на скорости 80-110 км/ч.
