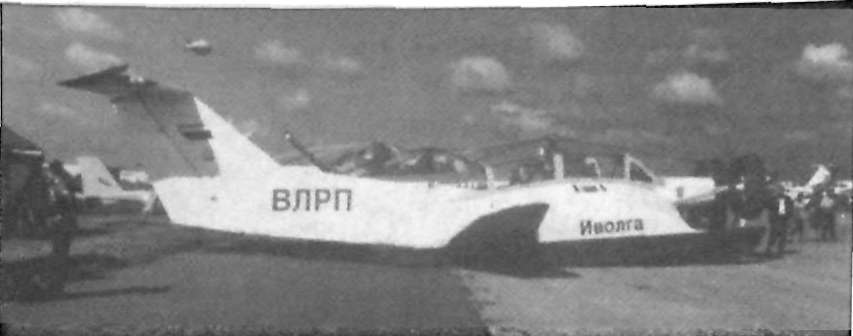

В центроплане размещены силовая установка, а в фюзеляже, выполненном за одно целое с ним, - кабина пилота и грузопассажирский отсек. Последние закрыты общим удобообтекаемым фонарем. На носовой части корпуса имеется пилон с двумя воздушными винтами в кольцевых каналах. Соединенные карданными валами с двигателями, они, в зависимости от режима движения, могут изменять направление вектора тяги.

На фоне решения сложнейших вопросов устойчивости и управляемости перед создателями экранолета всегда стоит задача выбора взлетно-посадочного устройства. От этого зависят и амфибий-ность аппарата и его тйговооруженность. Ведь не секрет, что пик потребной тяги силовой установки приходится на преодоление гидродинамического сопротивления при разбеге.

В связи с этим на ЭЛ-7 применили поддув от воздушных винтов в пространство, ограниченное центропланом крыла, задним центропланным щитком и поплавками. При этом воздушные винты отклоняются синхронно со щитками, но на других режимах возможно их независимое отклонение.

Созданная таким образом статическая воздушная подушка обеспечивает бесконтактное с подстилающей поверхностью движение на высотах до 0,3 м со скоростью до 80 км/ч.

При дальнейшем разгоне, благодаря увеличению скоростного напора, изменяется направление вектора тяги воздушных винтов, и аппарат переходит на режим динамической воздушной подушки. Благодаря подобному взлетно-посадочному устройству. ЭЛ-7 приобрел амфибийные свойства с возможностью самостоятельного выхода на берег и спуска на воду. При рулении на воздушной подушке выпускается передний подцентропланный щиток, и машина может развернуться буквально на месте.
