США. КОНВЭР. В-36. Дальний стратегический бомбардировщик

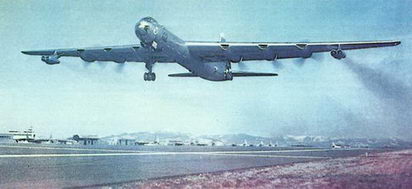

Бомбардировщик В-36 на взлете


Изучавшие диалектику по К. Марксу, наверное, помнят одно из основных положений этого учения о взаимодействии форды и содержания: новое часто обтекается в консервативную старую форму, которая в конечном ;чете «сбрасывается» с возникновением новой формы, соответствуощей изменившемуся содержанию. Историки техники быстро взяли этот закон на вооружение, гем более, что примерам, его подтверждающим, «несть числа». В ах перечне первые автомобили, напоминающие по форме конные экипажи, пароходофрегаты, сочетавшие паровые двигатели с парусами, первые турбореактивные истребители, имевшие прямое крыло, и т.д. В этом ряду стоит и «мастодонт» В-36 – первый в мире бомбардировщик с межконтинентальной дальностью полета, ставший также последним бомбардировщиком с поршневыми двигателями. Созданный на пороге эры реактивной авиации и атомного оружия, по облику он принадлежит к поколению своих поршневых предшественников Боинг В-29 и «Ланкастер», но по глобальности поставленных задач, атомному вооружению, оснащенности дополнительными реактивными двигателями он претендовал на Важную роль в новом мире, сложившемся после второй мировой войны. Претензии эти в полной мере не осуществились. В-36 пробыл на вооружении ВВС США менее десяти лет и во второй половине 1950-х годов был сменен самолетом В-52, приведшим «форму в соответствие с содержанием».

Современный читатель, привыкший к тому, что в наше время многие самолеты эксплуатируются десятки лет, может назвать В-36 неудачником. Но по меркам поршневой авиации, сроки службы которой были значительно меньше нынешних, судьба этой машины была достаточно благополучной. Свидетельством тому служит редкое в мирное время повышение объемов производства в процессе постройки. Первоначально предполагалось изготовить лишь 100 самолетов, но в конечном итоге сборочная линия закрылась после выкатки 383-й машины. Хотя, истины ради, отметим, что увеличение серии было связано прежде всего с напряженной политической обстановкой в послевоенном мире и отсутствием самолету В-36 альтернативы. Технических же проблем с В-36, как мы увидим дальше, хватало. В то же время облик В-36 отличается гармоничностью пропорций, классической чистотой линий и самолет по праву считается выдающимся образцом не только инженерной мысли, но и технической эстетики.


Схема бомбардировщика В-36

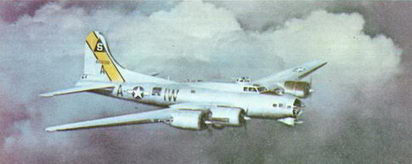

Бомбардировщик Боинг В-17 «Летающая крепость»


Начало работ по В-36 знаменовало собой крупнейший поворот во внешней политике США. Преобладавший в 1930-х годах изоляционизм предполагал, что интересы США лежат, в основном, в пределах Западного полушария и что океанские пространства надежно защищают Америку от возможной агрессии. Вспыхнувшая в Европе вторая мировая война, катастрофическое падение Франции и труднейшее военное положение Англии заставили пересмотреть эту позицию. 30 декабря 1940 г. Ф.Рузвельт, только что избранный президентом США на третий срок, заявил в обращении по радио к своим соотечественникам: «…мы не можем избежать опасности, забравшись в кровать и натянув на голову одеял о… Ее ли Англия не выстоит, то все мы в Америке будем жить под дулом наведенного на нас пистолета…Мы должны стать великим арсеналом демократии». Вслед за этим последовали решительные меры: через 2,5 месяца был принят закон о ленд-лизе, еще через месяц – 11 апреля 1941 г. – Рузвельт телеграфировал Черчиллю о значительном расширении на восток так называемой зоны безопасности США в Атлантике. В тот же день корпус ВВС армии США (USA А С) направил фирмам Консолидейтед (впоследствии Конвэр) и Боинг техническое задание на предварительное проектирование межконтинентального бомбардировщика, способного достигать территории Германии.

Работы по сверхдальнему бомбардировщику дополняли разработанную еще в июне-сентябре 1940 г. крупнейшую программу производства вооружений и начавшееся в августе 1940 г. проектирование промежуточного бомбардировщика Боинг В-29 «Сверхкрепость», который по взлетной массе более чем вдвое превосходил новейший по тому времени тяжелый американский «бомбовоз» Боинг В-17 «Летающая крепость», но в свою очередь почти втрое уступал будущему В-36. Первоначальным импульсом к созданию новой матттины было желание подстраховаться на случай поражения Англии и утраты возможности базирования в Европе. Формирование в ПТТТ А в ходе второй мировой войны притязаний на глобальное лидерство поддержало программу самолета В-36 и после исчезновения угрозы вторжения Германии на территорию Англии. В итоге В-36 стал первым стратегическим символом США как великой мировой державы и военного лидера Запада. Однако обращен он был – парадокс истории – против недавнего союзника в борьбе с фашистской Германией.


Опытный бомбардировщик Конвэр ХВ-24 «Либерейтор»


Схема бомбардировщика В-24


Первоначальными требованиями ВВС, выпущенными в апреле 1941 г., предусматривалось создание бомбардировщика с максимальной скоростью 724 км/ч на высоте 7620 м, крейсерской скоростью 443 км/ч, практическим потолком 13700 м и дальностью полета 19310 км на высоте 7620 м. Таким образом, предполагалось совершить «большой скачок» по сравнению с В-17, имевшим в варианте В-17Е (1941 г.) максимальную скорость 510 км/ч, практический потолок 10700 м, максимальную дальность полета 5300 км и бомбовую нагрузку 1,8 т. Намечался значительный отрыв и от В-29, рассчитывавшегося на скорость 590 км/ч, дальность 9800 км и максимальную нагрузку более 7 т. Однако уже через четыре месяца, после консультаций с фирмами Конвэр и Боинг, а также Нортроп и Дуглас, присоединившимися к конкурсной программе, ВВС были вынуждены признать нереальность столь завышенного техзадания и в августе этого же года понизили потребную максимальную дальность до 16100 км с бомбовой нагрузкой 4,5 т (при боевом радиусе действия 6440 км с той же нагрузкой), а практический потолок до 12200 м при сохранении крейсерской скорости в диапазоне 390…480 км/ч.

К пересмотру требований американцев подтолкнуло и дальнейшее ухудшение военной обстановки в мире (нападение Гитлера на Советский Союз, ожесточенная «битва за Атлантику»), заставлявшее ускорить ход программы. Несмотря на сделанные военными уступки, новое задание по-прежнему представляло собой непростую задачу, решение которой по прошествии еще двух месяцев (в октябре 1941 г.) было доверено фирмам Конвэр и Нортроп, в ноябре 1941 г. получившим контракты на разработку и постройку по два опытных бомбардировщика: соответственно ХВ-36 и ХВ-35.

В проекте фирмы Нортроп предусматривалось использование радикально новой схемы «летающее крыло», приверженцем которой основатель фирмы Д.Нортроп стал еще в середине 1920-х годов. В результате появился поршневой В-35, совершивший первый полет 25 июня 1946 г. На его основе был создан реактивный В-49, поднявшийся впервые в воздух 21 октября 1947 г. Однако ВВС США отвергли эти машины, они не были доведены и в серию не пошли. Было построено всего два опытных ХВ-35 и 11 предсерийных YB-35, два предсерийных бомбардировщика YB-49 и один разведчик YRB-49. Схема «летающее крыло» возродилась в США лишь через 40 лет с созданием самолета Нортроп В-2.

В противоположность этому, бомбардировщик Конвэр В-36, выполненный по нормальной аэродинамической схеме, заключал в себе значительно меньший технический риск. Поэтому его программа считалась более приоритетной и в конечном итоге привела к успеху.

Конвэр, образованная в 1923 г., занялась бомбардировочной авиацией лишь во второй половине 1930-х годов, но ее дебют стал крупнейшим успехом, ибо широко известный В-24 «Либерейтор» (1939 г.) был построен серией более 19 тыс. машин и широко применялся в годы второй мировой войны. В 1942 г. спроектирован более тяжелый В-32 «Доминейтор», который уступил в конкурсе самолету В-29, но строился небольшой серией. Ранее фирмой была также разработана широко распространенная в мире летающая лодка PBY «Каталина» (1935 г.).


Бомбардировщик В-32 «Доминейтор» уступил в конкурсе самолету Боинг В-29 «Суперфортресс», но строился небольшой серией


Схема бомбардировщика В-32


Вызванный к жизни второй мировой войной, В-36 испытал на себе превратности ее хода. Крах плана молниеносной победы над СССР, поставивший Германию перед необходимостью затяжных военных усилий, ослабил срочность создания межконтинентального бомбардировщика. Новым толчком послужило нападение Японии на Перл-Харбор в декабре 1941г., превратившее США из невоюющего союзника в воюющего. Озабоченные прежде всего желанием достичь перелома в борьбе с Японией, США после битв в Коралловом море и у атолла Мидуэй (май-июнь 1942 г.) добились изменения в свою пользу соотношения морских сил на Тихом океане. Однако американцы стремились как можно раньше перенести войну на территорию самой Японии, если не высадкой десанта, то по крайней мере воздушными бомбардировками, которым уже подвергалась Германия. Первая такая попытка, как известно, была предпринята в апреле 1942 г. с использованием 16 бомбардировщиков Норт Америкен В-25 «Митчелл», взлетевших с авианосца «Хорнит» и совершивших налет на Токио. Но этот рейд имел только психологическое значение: В-25, создававшиеся для наземного базирования, хотя и сбросили бомбы на цель, не смогли вернуться на авианосец из-за недостаточного радиуса действия, и почти все самолеты были потеряны при попытке посадки на территории Китая. Подход авианосца к японским островам на более близкое расстояние был равносилен самоубийству.

Взоры американцев обратились к Китаю, которому они придавали несоразмерное значение. По свидетельству Черчилля, даже высшее руководство США приписывало Китаю почти такую же боевую мощь, как и Британской империи, а китайскую армию приравнивало к армии России. Американцы настаивали на том, чтобы операциями в Бирме как можно скорее вновь открыть путь снабжения Китая по суше, предполагая создать в Китае крупные авиационные базы, опираясь на которые американская авиация завоевала бы господство в воздухе над Японией и смогла бы осуществлять бомбардировки Японии. Однако безуспешность военных действий англичан в Бирме нарушила эти планы и, считая В-36 единственным реальным средством нанесения с дальних расстояний ударов по Японии, американское правительство в июле 1943 г., не дожидаясь начала летных испытаний бомбардировщика и в нарушение обычных процедур закупок военной техники, выдало заказ на его серийное производство. Контрактом предусматривалось приобретение 100 серийных самолетов с поставками в период с августа 1945 г. по октябрь 1946 г., тогда как первую опытную машину, согласно условиям 1941 г., требовалось поставить в мае 1944 г.

В 1944 г. произошел новый поворот в судьбе В-36 с резким снижением приоритетности его программы. В результате крупных успехов американцев на Тихом океане в октябре были захвачены Марианские острова, что позволило наносить удары по территории Японии с помощью средних бомбардировщиков Боинг В-29 и Конвэр В-32. В то же время радикальные сокращения вооруженных сил и вооружений по завершении второй мировой войны не коснулись В-36. Появление атомного оружия, требовавшего средств доставки с большой дальностью, и завязка новых узлов противоречий в мире гарантировали продолжение программы нового дальнего бомбардировщика.

Однако создание самолета, столь значительно превосходящего по размерности существующие машины, столкнулось с большими трудностями, связанными с разработкой двигателей, шасси и вооружения, выбора конструкционных материалов. Уже к 1944 г. было ясно, что серьезное отставание от графика не удастся преодолеть, и снижение приоритета, возможно, благотворно отразилось на программе, позволив без спешки решить возникшие проблемы. В дальнейшем сыграли свою роль недостаток квалифицированной рабочей силы и забастовки на фирме в октябре 1945 г. и феврале 1946 г. В результате первый опытный самолет ХВ-36 поднялся в воздух лишь 8 августа 1946 г. – с опозданием более чем на два года, по сравнению с первоначально планировавшейся датой. Испытания второй опытной машины YB-36 начались еще почти через полтора года – 4 декабря 1947 г. Однако за три месяца до этого (28 августа 1947 г.) произвела первый вылет первая серийная машина В-36А.


Результаты налета японской авиации на Перл-Харбор: горят «Западная Виргиния», «Теннеси» и «Аризона»


Реплика бомбардировщика В-25С, на котором генерал Дулитл возглавил в 1942 г. налет на Токио


Схема бомбардировщика В-25


В процессе проектирования В-36 его облик претерпел ряд крупных изменений. Фирма вначале представила проекты самолета в четырехдвигательной компоновке (по два тандемно расположенных двигателя – с тянущим и толкающим винтами – в каждой из двух крыльевых гондол) и шестидвигательной конфигурации (с толкающими винтами). Лишь через неделю после заключения контракта предпочтение было отдано шести двигателям. В процессе проектирования (в октябре 1943 г.) конструкторы отказались от двухкилевого вертикального оперения, примененного ранее и на В-24, в пользу однокилевого, что позволило снизить массу конструкции на 1745 кг и уменьшить лобовое сопротивление самолета. Первый опытный ХВ-36 отличался обводами кабины летчиков, вписанными в контуры фюзеляжа, но уже на В-36А кабина была сделана выступающей для улучшения обзора летчикам.

Серийное производство продолжалось по 14 августа 1954 г. и превысило первоначально намеченный объем в 100 машин. Всего построено 383 самолета В-36. Помимо двух опытных машин (ХВ-36 и YB-36) производились следующие бомбардировочные (В-36) и разведывательные (RB-36) варианты:

В-36А (построено 22 самолета),

В-36В (построено 73 самолета, первый полет 8 июля 1948 г.),

B-36D (22 самолета, 26 марта 1949 г.),

RB-36D (17, 18 декабря 1949 г.),

B-36F (34, ноябрь 1950 г.),

RB-36F (24, 1951 г.),

В-36Н (83, декабрь 1951 г.),

RB-36H (73),

B-36J (33, сентябрь 1953 г.).

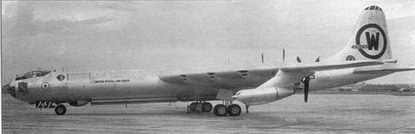

Опытный самолет Конвэр ХВ-36


Полностью реактивный YB-60 не смог составить конкуренцию бомбардировщику Боинг В-52


Для повышения скорости полета Конвэр B-36D был оснащен подкрыльевыми пилонами с реактивными двигателями в дополнение к поршневым


Опытный YB-36 позднее модифицирован в вариант YB-36А, а затем – в строевой RB-36Е. Все В-36А за исключением первой машины, нагруженной до разрушения в ходе прочностных испытаний, также в 1950-1951 гг. переоборудованы в RB-36E (первый полет 7 июля 1950 г.). Из построенных 73 В-36В только 62 были поставлены ВВС в этом варианте, а остальные 11 машин перед поставкой модифицированы: четыре – в вариант В-36D, семь – в вариант RB-36D. В 1950-1952 гг. из 62 поставленных В-36В 59 самолетов были также переоборудованы в вариант B-36D. Таким образом, с учетом модификаций на вооружение ВВС США поступила 381 машина, включая 238 бомбардировщиков (3 В-36В, 85 B-36D, 34 B-36F, 83 В-36Н и 33 B-36J) и 143 разведчика (24 RB-36D, 22 RB-36E, 24 RB-36F и 73 RB-36H).

Иногда указывается, что было построено 385 В-36 – при этом в общую цифру включают два опытных YB-60, представляющих собой глубокую модификацию В-36 и имевших вначале обозначение YB-36G. Созданием восьмидвигательного полностью реактивного YB-60 фирма Конвэр предприняла безуспешную попытку составить конкуренцию бомбардировщику Боинг В-52. В полете испытывал- ся лишь один из двух построенных YB-60 (первый полет 18 апреля 1952 г.).

Самолет В-36 не имеет официального названия. Среди неофициальных наименований бомбардировщика иногда упоминается «Конкуэрор» («Завоеватель»). Но более известен он под названием «Пискипер» («Хранитель мира») или, среди военных, чаще под прозвищами «Элюминиум Овер- каст» («Затянутый в алюминий») и «Магнезиум Монстер» («Магниевый монстр»). В конкурсе, проведенном в 1949 г. фирмой Конвэр среди своих служащих на лучшее название для самолета, было огромное число вариаций на тему «гарантий мира, обеспечиваемых самолетом»: В-36 предлагали назвать «Писмейкер» («Миротворец»), «Писмастер» (Гарант мира»), «Писбайндер» («Сдерживающий войну») и «Писигл» («Орел мира»).

Варианты В-36 отличаются между собой, в основном, двигателями, составом вооружения и оборудования. В-36А, хотя и считаются серийными машинами, по оснащенности фактически соответствуют опытным образцам.



Схема самолета B-36D


Недаром первые 13 машин имели вначале обозначение YB-36A, которое было сменено на В-36А. Они снабжены такими же ПД (R- 4360-25), не имеют оборонительного вооружения и не приспособлены для доставки ядерного оружия. Поэтому В-36А, в основном, использовались для тренировок и переподготовки летного состава, в этом же заключена и причина их последующего переоборудования в разведчики после прихода на вооружение варианта В-36В, отличавшегося установкой более мощных ПД R-4360-41 и оборудованного для применения ядерных бомб. Переоборудование В-36А в RB-36E помимо размещения фотоаппаратуры включало и установку ряда систем, принятых для В-36В, в частности замену двигателей R-4360-25 на R-4360-41.

Оптимистические надежды на то, что тяжелый поршневой бомбардировщик сможет превысить в полете скорость 700 км/ч, как это предусматривалось в первом проекте ТЗ, не оправдались. Фактически у В-36А максимальная скорость была ниже, а у В-36В – ненамного выше, чем у В-29. В июле 1947 г. было решено изучить возможность форсирования поршневых двигателей установкой более мощных турбонагнетателей Дженерал Электрик СНМ-2 с переходом от толкающих винтов к тянущим. Намечалась постройка 34 самолетов В-36С в такой конфигурации и переоборудование 61 ранее заказанного самолета В36А/В. По расчету, это должно было поднять максимальную скорость самолета до 660 км/ч, а практический потолок – до 13750 м с обеспечением дальности полета 16100 км при нагрузке 4,5 т. Но не прошло и года, как американцы были вынуждены отказаться от этого проекта, встретившись с серьезными проблемами недостаточного охлаждения двигателей с турбонаддувом и, в результате, существенного недобора их мощности.

Появление в СССР к тому времени скоростных реактивных истребителей МиГ-15 все же настоятельно требовало повысить выживаемость В-36 увеличением скорости его полета. Выход был найден в применении комбинированной силовой установки: начиная с B-36D (1949 г.) в дополнение к поршневым установили турбореактивные двигатели J47-GE-19, которые использовались при взлете и скоростном полете. В результате, например, у RB-36E по сравнению с В-36А максимальная скорость возросла на 90 км/ч (с 555 км/ч на высоте 9630 м до 644 км/ч на высоте 11130 м). Установка дополнительных ТРД одновременно существенно улучшила взлетные характеристики самолета (так, у RB-36E, по сравнению с В-36А, типовая длина разбега на уровне моря снизилась с 1830 м до 1340 м, а скороподъемность у земли возросла с 2,6 м/с до 4,9 м/с).

B-36F и последующие варианты бомбардировщика были оснащены усовершенствованной модификацией ПД R-4360-53 с несколько повышенной мощностью и, в основном, отличались друг от друга оборудованием и компоновкой рабочих мест экипажа. Самой массовой моделью стала модификация В-36Н.

Установка дополнительных ТРД, имевших повышенный расход топлива, привела к существенному снижению дальности полета В-36. Например, боевой радиус действия опытного самолета YB-36D с ТРД J35 уменьшился до 5680 км, по сравнению с 6930 км у В-36В. У серийных B-36D и других модификаций, на которых использовались ТРД J47, дальность упала еще более. Для восстановления большой дальности на последней серийной бомбардировочной модификации B-36J установлены дополнительные топливные баки общей емкостью 10840 л в концевых частях консолей крыла. При этом шасси самолета было усилено, что позволило увеличить максимальную взлетную массу со 162 т почти до 186 т при неизменной боевой нагрузке.

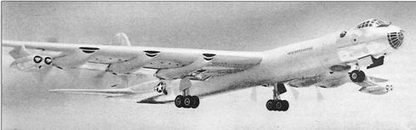

Серийный B-36D в первом полете

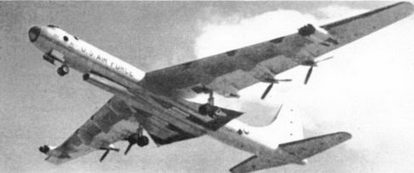

В-36Н – самая массовая модель бомбардировщика В-36


Однако боевой радиус В-36 J удалось поднять лишь до 5500 км. Оставался последний резерв повышения дальности – снижение массы пустой машины. К 1954 г. со всех состоявших на вооружении самолетов была снята часть аппаратуры и оборудования, обеспечивавшего комфорт экипажа (обозначение самолетов получило при этом приставку – II, например, B-36D-II), а с февраля по декабрь 1954 г. имевшиеся бомбардировщики и разведчики были модифицированы в конфигурацию – III, сохранившую из оборонительного вооружения лишь две хвостовые пушки. Численность экипажа бомбардировщиков в конфигурации – III снижена с 15 до 13 чел., разведчиков – с 22 до 19 чел. Последние 14 самолетов B-36J с самого начала были построены в конфигурации B-36J-III.

В результате был увеличен не только радиус действия (с 5495 км у B-36J до 6420 км у B-36J-III), но и скорость полета (до 681 км/ч на высоте 14330 м), B-36F-III и В-36Н-Ш – это самые скоростные варианты В-36.

В 1950 г. предлагалась модернизация самолета с установкой крыла и оперения увеличенной стреловидности и турбовинтовых двигателей со сверхзвуковыми винтами. Намечалась установка шести ТВД Аллисон Т40 или Пратт-Уитни Т34 мощностью по 4100 кВт (5575 л.с.) или перспективных двигателей, находящихся в разработке. Ожидалось, что при оснащении самолета дополнительными ТРД J47 практический потолок увеличится до 16800 м, а максимальная скорость – до 880 км/ч на высоте 15000…16800 м при дальности полета 16000 км с бомбовой нагрузкой 4,5 т. Вариант со сверхзвуковыми винтами должен был, как и YB-60, составить конкуренцию разрабатывавшемуся полностью реактивному Боингу В-52. Однако исследования, проводившиеся в США фирмой КертиссРайт и NACA, показали, что сверхзвуковые винты, хотя и позволяют достичь числа М=1,1, требуют значительного времени для исследований и доводки, а их высокая шумность трудноустранима. Идея применения сверхзвуковых винтов возникала и в нашей стране: с таким проектом выступило ОКБ А.Н.Туполева, предложившее использовать их на варианте Ту-95. Кейс у нас, так и в США эта идея не была реализована.


В-36J-III из последней партии построенных самолетов В-36

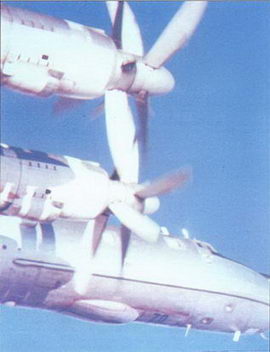

Винты на Ту-95 и показанном здесь его варианте Ту-142 – дозвуковые. Идея сверхзвуковых винтов не была реализована


Несмотря на продолжительный для поршневых самолетов пятилетний срок разработки, В-36 поступил на вооружение ВВС США «сырым». Известно, что первый В-36А поступил в строевую часть стратегического авиационного командования (САК) на базе Карсу- элл в июне 1948 г., но автору не удалось найти в печати дату достижения первым подразделением самолетов полной боеготовности. По-видимому, этот процесс растянулся на несколько лет.

Длительное освоение В-36 связано с почти непрерывным устранением недочетов и доработкой бомбардировщиков на начальном этапе их эксплуатации. Возникали проблемы с шасси, оборонительным вооружением, системой смазки двигателей, выявилась недостаточная прочность герметических перегородок, что одно время заставило ограничить высоту полета величиной 7620 м. Техобслуживание бомбардировщиков требовало специального оборудования, которое не было вовремя создано и т.д. В результате, если к концу 1948 г. в строю находилось 35 В-36А и В-36В, то через год численность парка достигла лишь 36 машин, т.е. увеличилась только на одну машину. Новые трудности появились с поступлением в строй вариантов с дополнительными ТРД. Частые остановки и повторные запуски в полете приводили к довольно значительному снижению срока службы ТРД. Межремонтный ресурс каждого из вспомогательных ТРД J47 составлял в 1950 г. лишь 40 ч, тогда как на бомбардировщике Боинг В-47 те же двигатели J47, применяемые в качестве основной силовой установки, имели ресурс по 100 ч. Причем резервы повышения надежности J47 были небольшими: предполагалось довести его нормальный межремонтный ресурс до 150 ч, а при его использовании в качестве вспомогательной установки – до 55 ч. Это также повлияло на эксплуатационную статистику: к концу 1950 г. было построено около 100 бомбардировщиков, но в строю находилось лишь 38, из которых боеготовыми были лишь единицы. Перелом произошел в 1951 г., к концу которого на вооружение поступило 98 В-36, а еще через год парк бомбардировщиков составил 154 машины. Разведчики начали поступать на вооружение в июне 1950 г.


Недостаток подготовленных мест базирования в начале освоения В-36 послужил причиной известной катастрофы. Значительное число бомбардировщиков было сконцентрировано на одной площадке и в сентябре 1952 г. во время сильной бури более 70 самолетов получили значительные повреждения обрушившимися на них строительными конструкциями

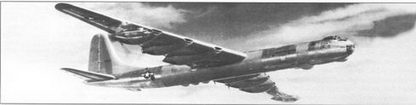

В-36 во время одного из трансокеанских перелетов (1951 г.)


На конце крыла модифицированного самолета RB-36F мог подвешиваться разведчик RF-84, который на этом фото сопровождает свой носитель (проект «Том-Том»)


Скорее всего именно длительной доводкой и эксплуатационными трудностями можно объяснить неучастие В-36 в корейской войне 1950-1953 гг. В результате, как с энтузиазмом часто напоминают американские любители авиации, В-36 оправдал свое название «Миротворец» и в напряженные годы «холодной войны» ни разу не взлетел «в гневе».

Несмотря на трудности освоения В-36, новые бомбардировщики знаменовали собой крупный шаг в развитии ВВС США. Для демонстрации их возможностей американцы предприняли на В-36В два крупных перелета. Первый из них был выполнен в начале декабря 1948 г. с авиабазы Карсуэлл на Гавайи. Самолет преодолел без посадки 12875 км за 35ч 30 мин и имитировал бомбометание, сбросив учебные бомбы массой 4,5 т. Это, кстати, привело в замешательство руководство ПВО Гавайских островов, так как В-36 не был обнаружен на подлете и его «атака» вызвала ассоциации с еще свежим в памяти американцев внезапным налетом японцев на Перл-Харбор. Через три месяца (12 марта 1949 г.) был осуществлен перелет на дальность 15450 км. Он также проходил без промежуточных посадок и дозаправок, самолет находился в воздухе 43 ч 37 м. Эти перелеты широко освещались в американской печати, но эффект, произведенный В-36, был до некоторой степени ослаблен выполненными практически одновременно еще более дальними перелетами (хотя и с многократными дозаправками в воздухе) бомбардировщика Боинг В-50.


Экспериментальный истребитель Макдоннелл XF-85 «Гоблин», подвешивавшийся на бомбардировщике Боинг В-50


Схема истребителя XF-85


RB-36F в роли авиаматки – подхват в воздухе разведчика RF-84F на выпускаемой трапеции


Наибольшая численность парка САК из бомбардировщиков и разведчиков B/RB-36 была достигнута к концу 1954 г. В строю было 342 машины в составе шести бомбардировочных (209 В-36) и четырех разведывательных (133 RB-36) авиакрыльев. Бомбардировщики дислоцировались на авиабазах Карсуэлл (шт.Техас), Фэрчайлд (шт.Вашингтон), Уолкер (шт.Нью-Мексико), Биггс (шт.Техас), разведчики – на авиабазах Фэрфилд-Суисен (позднее переименована в Травис, шт.Калифорния), Рэпид-Сити (переименована в Элсуэрт, шт.Южная Дакота), Рейми (Пуэрто-Рико) и Фэрчайлд (шт. Вашингтон).

В августе 1954 г. 18 самолетов RB-36 были дислоцированы на английской базе Аппер Хейфорд и, возможно, совершили ряд разведывательных полетов в зоне Балтики вблизи границ Советского Союза. Однако этот пиковый для В-36 год стал также годом и начала его заката. Сначала это коснулось разведчиков RB-36. В июне 1954 г. САК, решив ограничиться начавшими поступать на вооружение более скоростными, хотя и менее дальними реактивными разведчиками Боинг RB-47, переориентировало самолеты RB-36, в основном, на выполнение бомбардировочных задач, сохранив, впрочем, за ними и ограниченные разведывательные возможности. А еще через два года дело дошло и до бомбардировщиков В-36, которым также пришел на смену полностью реактивный В-52. В 1956 г. сняли с вооружения три авиакрыла самолетов В-36 (остаток составил 247 самолетов), в 1957 г. – еще три (остаток 127 самолетов), в 1958 г. – два, а в феврале 1959 г. с В-36 распрощалось последнее авиакрыло. К началу 1990-х годов в музеях США оставалось четыре бомбардировщика.

Одна из примечательных страниц истории В-36 связана с попытками его использования в роли авиаматки. Эта идея была к тому времени давно известна. Можно вспомнить, например, отечественные опыты В.С.Вахмистрова с поршневыми составными самолетами (ТБ-1 с истребителями И-4, ТБ-3 с истребителями И-5, И-16, И-Z), японский высокоскоростной самолет-снаряд Иокосука MXY- 7 «Ока» для камикадзе, подвешивавшийся в полуутопленном положении под бомбардировщиками G4M, G8N или P1Y1. На рубеже 1940-1950 годов предпринимались неоднократные попытки использовать «связку» тяжелого носителя с реактивным истребителем. В нашей стране выполнены испытания МиГ-15бис «Бурлаки» с системой буксировки за бомбардировщиком Ту-4, в США – истребителя Макдоннелл XF-85 «Гоблин», подвешивавшегося на бомбардировщике Боинг В-50. Американские опыты с XF-85, проводившиеся в 1948 г., показали трудность реализации этой концепции, получившей в США название FICON (Fighter Conveyor – конвейер для истребителя), но в 1950 г. работы было все же решено продолжить применительно к В-36 и реактивному истребителю Рипаблик F-84 «Тандерджет».


После подхвата разведчик RF-84F располагался в полуутопленном положении под фюзеляжем самолета В-36


В-36 транспортирует планер бомбардировщика В-58 к месту прочностных испытаний


Вначале предполагалось подвешивать на концах крыла В-36 два самолета F-84E, выполняющих роль истребителей сопровождения. Как предусматривал исходный проект, взлет бомбардировщика осуществляется вместе с истребителями, после отцепки истребителей узлы их крепления к бомбардировщику сбрасываются,

а истребители по выполнении задания садятся на близлежащий аэродром. По зрелом размышлении у американцев возникли большие сомнения в работоспособности такого боевого комплекса в условиях активного противодействия ПВО противника, и было решено ограничиться применением авиаматки только в разведывательных целях (комбинация стратегический разведчик-носитель/ тактический разведчик, обладающая повышенной выживаемостью). В летных испытаниях, проходивших с середины 1952 г. по начало 1953 г. с использованием модифицированных RB-36F и RF-84F, дополнительно был реализован подхват разведчика RF-84F в воздухе после выполнения задания (проект «Том-Том»). Операция установления контакта RF-84F с крыльевым узлом носителя оказалась чрезвычайно опасной, а при полете самолетов «в связке» из-за сравнительной малой жесткости крыла возникали колебания разведчика в полете.

После того, как в одном из вылетов в результате колебаний произошел обрыв крыльевого узла крепления, ВВС отказались от такого способа крепления и отдали предпочтение подвеске тактического разведчика в полуутопленном положении под фюзеляжем носителя (т.е. как и в случае с XF-85). Отработав эту схему в 1952-1953 гг., ВВС США решили внедрить концепцию авиаматки в строевых частях и в 1955 г., проведя переоборудование имевшихся самолетов, приняли в эксплуатацию семь носителей GRB-36D-III и 23 подвесных разведчика RF-84K. Однако операция подхвата в воздухе, с которой высококвалифицированные летчики-испытатели справлялись достаточно успешно в опытных условиях, строевым летчикам в реальной эксплуатации давалась не так легко. В первый же день тренировок при попытке контакта с носителем было повреждено три из шести разведчиков RF-84K. Последующие тренировки не привели к улучшению ситуации и, признав концепцию «связки» опасной, военные в феврале 1956 г. ее окончательно отвергли.


NB-36H с ядерным реактором на борту


Еще один ракурс NB-36H, испытывавшегося в рамках программы разработки атомного бомбардировщика WS-125A


В-36 предлагался также в роли носителя сверхзвукового бомбардировщика. Однако сложность этой задачи заставила отказаться от таких попыток еще в 1951 г. (см.раздел по самолету Конвэр В-58). Тем не менее самолету В-36 пришлось однажды выступить в такой роли: для воздушной транспортировки планера бомбардировщика В-58 в центр статических прочностных испытаний. В 1952- 1953 гг. один из В-36Н был модифицирован и проходил испытания в роли топливозаправщика с системой шланг-конус. Эта идея также не продвинулась далее экспериментов.

Модифицированный бомбардировщик, получивший обозначение NB-36H, использовался в качестве летающей лаборатории еще в одном интересном проекте, связанном с исследованиями самолета с ядерной силовой установкой (ЯСУ). NB-36H имеет новую носовую часть и оснащен ядерным реактором, расположенным в хвостовой части фюзеляжа и не связанным с двигателями самолета. Предусмотрена мощная система биологической защиты с использованием свинцового экрана, контроль за работой реактора – с помощью ТВ установки. В период с 17 сентября 1955 г. по 28 марта 1957 г. самолет NB-36H выполнил 47 полетов с ядерным реактором на борту. Рассматривалась возможность создания на основе В-36 экспериментального самолета Х-6 с ЯСУ, но эта идея не была реализована.

Испытания NB-36H проводились в рамках масштабных работ по ЯСУ, начавшихся в США в 1951 г. по программе ANP (Aircraft Nuclear Propulsion – авиационная ЯСУ), курируемой совместно ВВС и комиссией по атомной энергии США. В 1954 г. ВВС США сформулировали техзадание на атомный бомбардировщик WS-125A, а в следующем году началась его конкурсная разработка двумя промышленными группами, в каждую из которых вошла авиастроительная и двигателестроительная фирмы: Конвэр/Дженерал Электрик и Локхид/Пратт-Уитни. Дженерал Электрик вела работы по ядерной установке так называемого прямого цикла, в котором ядерный реактор заменяет обычную камеру сгорания ТРД, т.е. воздух от компрессора нагревается, непосредственно проходя через реактор. Такая схема упрощает конструкцию двигателя, но создает повышенную радиационную опасность для окружающей среды и обслуживающего персонала, так как выходные газы и компоненты двигателя становятся радиоактивными. Ведущую роль в этих работах играли немцы Бруно Брукман и Герхард Нойман, бывшие ранее крупными специалистами на германской фирме BMW. Вначале исследовался ядерный вариант двигателя J47, но в конце концов была создана силовая установка Х-211 (J87) в составе двух новых мощных ТРДФ, обслуживаемых одним ядерным реактором. Суммарная форсированная тяга составила 243,5 кН (24830 кгс). Форсажные камеры работали на обычном химическом топливе.

В противоположность этому фирма Пратт-Уитни вела работы по силовой установке непрямого цикла. Вначале изучался ТРДД с водяным реактором и паровой турбиной, приводящей вентилятор диаметром 3,05 м. Воздух от вентилятора нагревался пропусканием через конденсатор паровой турбины, которому в свою очередь тепло передавалось от ядерного реактора. В 1953 г. стала изучаться более перспективная силовая установка с шестью ТРД J91 тягой по 111,2 кН (11340 кгс) и одним ядерным реактором на расплавленных солях, роль теплоносителя в котором играло циркулирующее топливо.


Носовая часть В-36А


Кабина летчиков на самолете B-36D


Идея смешанной реактивно-поршневой силовой установки была популярна в те годы. На снимке показан транспортный английский самолет Авро 691 «Ланкастер», снабженный двумя ПД Роллс-Ройс «Мерлин» и двумя ТРД Роллс-Ройс «Нин»


В конце 1956 г. ВВС США отменили программу бомбардировщика WS125A, придя к мнению о нежизненности его концепции, но продолжили работы по другому атомному боевому самолету – ракетоносцу CAMAL (Continuous airborne Alert Missile-launching Aircraft), предназначенному для непрерывного боевого дежурства в воздухе и способному осуществлять прорыв ПВО на малой высоте. Для этого проекта фирма Пратт-Уитни предложила силовую установку непрямого цикла с двумя-четырьмя ядерными реакторами на твердом топливе, двумя контурами теплопереноса и четырьмя модифицированными двигателями J58 (обычные J58 установлены на разведчике Лок- хид SR-71). Программа ракетоносца CAMAL тек жg была отменена в 1960г., все жв фирме Конвэр, которая ранее выиграла конкурс проектов по программе CAMAL, было поручено построить два экспериментальных дозвуковых самолета NX-2 – для летных испытаний ЯСУ соответственно фирм Дженерал Электрик и Пратт-Уитни. Летающая лаборатория NX-2 с взлетной массой 227 т должна была подняться в воздух в 1965 г., но в 1961 г. и ее разработка была прекращена. В конце 1950-х годов исследовался также вариант бомбардировщика Норт Америкен В-70 с ядерной силовой установкой.

Интересно отметить, что в СССР к изучению атомных летательных аппаратов (крылатых ракет и самолетов) приступили в самом начале 1950-х годов, практически одновременно с США. Работы же по созданию летающей атомной лаборатории (ЛАЛ) «Ласточка» на базе Ту-95 начались в декабре 1955 г. и толчком для этого послужила программа самолета NB-36H (о летных испытаниях NB-36H ВВС США публично объявили лишь в январе 1956 г. и, возможно, что И.В. Курчатов, по инициативе которого развернулись исследования ЛАЛ, получил опережающую информацию об этом по разведывательным каналам). «Ласточка» поднялась впервые в воздух летом 1961 г., но так же, как и в США, продолжения не имела. Проблемы создания атомного самолета (чрезмерная масса реактора и особенно биологической защиты, радиационная опасность, трудности динамичного регулирования ЯСУ и, наконец, возможность ядерной катастрофы при аварии или поражении самолета в боевых условиях) оказались непреодолимыми.

КОНСТРУКЦИЯ.

В-36 выполнен по нормальной аэродинамической схеме и представляет собой цельнометаллический моноплан с высокорасположенным крылом небольшой стреловидности, шестью ПД с толкающими винтами и (начиная с варианта B-36D) четырьмя дополнительными ТРД. В конструкции широко применены магниевые сплавы (10% массы планера).

Схема с толкающими винтами выбрана, в основном, для использования преимуществ очень популярного в те годы ламинарного профиля, несмотря на крупные недостатки такой компоновки. К ним относятся вибрации винтов и задней кромки крыла, возникающие вследствие работы винтов в спутной струе крыла; уменьшение безопасности от флаттера в связи со смещением двигателей к хвостовой части крыла; повышенная длина (с большими потерями) воздухозаборников; недостаточное охлаждение двигателей при работе на земле из-за отсутствия струй от винтов. Эти проблемы были решены и, хотя «впадина малого сопротивления» на характеристике ламинарного профиля на практике не была использована в полной мере, аэродинамически чистое крыло обладало весьма малым лобовым сопротивлением. Любопытно, что крыло сделано стреловидным из соображений центровки самолета, но это привело и к некоторому увеличению критического числа М – эффекту, который «не закладывался», так как о благоприятном влиянии стреловидности конструкторам фирмы Конвэр в то время не было известно.


Воздухозаборники турбореактивных двигателей J47 на самолете B-36D закрывались створками при рулении по земле и в крейсерском полете при работе только поршневых двигателей


Крыло кессонной конструкции с двумя балочными лонжеронами (на 12% и 43% хорд), состоит из центроплана и отъемных консолей. Профиль крыла NACA 63/420/422 с относительной толщиной 22% у корня и NACA 65/318/517 с относительной толщиной 17% на концах, удлинение 11,1; угол стреловидности по передней кромке 15,1°, по задней 3°; длина корневой хорды 10,2 м, концевой 2,54 м; угол установки крыла 3°, угол поперечного V равен 2°. Установлены элероны с триммерами и пружинными сервокомпенсаторами. Однощелевые закрылки (по три секции на каждой консоли) общей площадью 48,2 м2 занимают 42% размаха крыла и имеют электрический привод.

Фюзеляж ферменно-балочной конструкции, большого удлинения, с круглым поперечным сечением, диаметр 3,8 м. В герметических носовой и хвостовой частях (перед и за бомбоотсеком) размещаются кабины экипажа. На первом опытном ХВ-36 передняя кабина вписана в контуры фюзеляжа, на В-36А и последующих вариантах она выполнена выступающей для улучшения обзора. Численность и состав экипажа, а также компоновка их рабочих мест неоднократно менялись, однако до 1954 г. типовой экипаж бомбардировщика насчитывал 15 чел. и включал до трех летчиков, четырех штурманов-бомбардиров, двух бортинженеров, двух радистов и четырех стрелков. Два летчика размещены рядом на верхней палубе, за ними (лицом против полета) – два бортинженера, далее на средней палубе – радист, в носовой части на нижней палубе – штурманы- бомбардиры. В задней кабине помещаются два стрелка и члены экипажа из сменного состава. Кабины экипажа сообщаются между собой герметическим туннелем из магниевого сплава диаметром 0,64 м и длиной 25,9 м, проходящим слева по борту ниже крыла и оборудованным четырехколесной транспортной тележкой. Общий объем герметических отсеков на самолете составляет 111,1 м 3 .

Разведчики имеют более многочисленный экипаж, достигающий 22 чел. В состав экипажа разведчиков помимо двух летчиков, бортинженера и стрелков входят штурман-аэрофотосъемщик, штурман-оператор РЛС, метеонаблюдатель, три оператора аппаратуры РЭП и техник-фотограф. В 1954г. при модификации самолетов в конфигурацию III численность экипажа бомбардировщика снижена до 13 чел., разведчика – до 19 чел. Вход в самолет осуществляется через люк в нише передней опоры шасси с помощью убирающейся лестницы.

Вертикальное (площадь 50,4 м2 ) и горизонтальное (размах 22,4 м, площадь 90,9 м2 ) оперение кессонной конструкции. Рули направления и высоты однолонжеронной конструкции с полотняной обшивкой снабжены пружинными триммерами и имеют осевую компенсацию.

Шасси трехопорное с носовой опорой, убирающееся. Для облегчения обслуживания самолета его первоначально предполагалось оснастить одноколесными стойками (с колесами диаметром 2,79 м), которые и были установлены на обоих опытных образцах. Однако большая одноколесная нагрузка ограничивала базирование бомбардировщика лишь небольшим числом аэродромов, имевших достаточно прочные покрытия. Поэтому в середине 1945 г. было принято решение о переходе на серийных самолетах к основным стойкам с четырехколесными тележками и к двухколесной носовой стойке, что позволило эксплуатировать В-36 со всех аэродромов, пригодных для более легкого В-29. Многоколесным шасси были переоборудованы и опытные самолеты. Основные опоры убираются в крыло по направлению к фюзеляжу, передние – вперед в фюзеляж. Колея шасси 14,0 м, база 18,0 м.

В конце 1950 г. на опытном ХВ-36 проходило летные испытания экспериментальное гусеничное шасси, установка которого повысила массу самолета на 2,3 т и позволила снизить удельное давление на ВПП с 1,1 МПа (11 кгс/см2 ) (при колесном шасси) до 0,4 МПа (4 кгс/см2). Эти работы развивали исследования, проводившиеся ранее на легких и средних бомбардировщиках и средних транспортных самолетах, но не имели продолжения.

СИЛОВАЯ УСТАНОВКА.На всех вариантах самолета установлены шесть ПД Пратт-Уитни R-4360 (воздушного охлаждения со звездообразным расположением 28 цилиндров) в различных модификациях. На опытных образцах ХВ-36 и YB-36, а также самолетах В-36А используется модификация R-4360-25 (6x2237 кВт, 6x3042 л.с.). В-36В и RB-36E оснащены R-4360-41 с впрыском воды (6x2610 кВт, 6x3549 л.с.), B-36F и последующие варианты бомбардировщика – модификацией R-4360-53 с еще более высокой мощностью. Двигатели приводят трехлопастные толкающие флюгерные реверсивные воздушные винты изменяемого шага Кертисс Электрик диаметром 5,8 м. Каждый двигатель снабжен двумя турбонагнетателями, которые работают параллельно; один из них может отключаться на крейсерском режиме. Воздухозаборники нагнетателей расположены в носке крыла.


Разведчик RB-36D


Начиная с B-36D на всех вариантах самолета установлены дополнительно турбореактивные двигатели. На первом самолете B-36D (иногда обозначаемом YB-36D, как опытная машина) были использованы четыре ТРД Аллисон J35, на всех остальных – четыре ТРД Дженерал Электрик J47-GE-19. ТРД установлены в спаренных гондолах на внешних подкрыльных пилонах, т.е. аналогично схеме, примененной ранее на самолете Боинг В-47 и позднее – на В-52. Гондолы на В-36 взаимозаменяемы с гондолами самолета В-47. Воздухозаборники реактивных двигателей J47 на земле и в крейсерском полете на поршневой «тяге» закрывались створками. В первом случае створки предохраняли двигатели от попадания посторонних предметов, во втором – существенно снижали аэродинамическое сопротивление.

На вариантах по В-36Н включительно топливо размещается в шести крыльевых баках-отсеках кессона крыла общей емкостью 79935 л. На B36J емкость крыльевых баков доведена до 90775 л за счет установки в концевых частях консолей крыла двух дополнительных баков по 5420 л. Кроме того, в бомбоотсеке возможна установка еще двух (а по некоторым данным, четырех) баков емкостью по 11355 л, что повышает общий запас топлива до 113485 л (136200 л при четырех баках в бомбоотсеке). Системы дозаправки топливом в воздухе нет. Емкость масляных баков более 4540 л.

ОБЩЕСАМОЛЕТНЫЕ СИСТЕМЫ.Система управления самолетом безбустерная с тросовой проводкой (общей длиной 2400 м).

На самолете установлена мощная система электроснабжения, от которой питается около 300 электромоторов. Почти все сервомеханизмы самолета (за исключением привода шасси и тормозов) приводятся в действие от бортовой электросети. Основная – система переменного тока (400 Гц, 208/115 В), постоянный ток применен только в системе вооружения. Источниками энергии служат четыре генератора по 40 кВт с приводом постоянной частоты вращения от двигателей.

Гидравлическая система с рабочим давлением 21 МПа (210 кгс/см2 ) обслуживает механизмы уборки и выпуска шасси, включения колесных тормозов. В состав гидросистемы входят два насоса с электроприводом.

Используется тепловая противообледенительная система крыла, оперения, лопастей винтов и воздухозаборников двигателей.

ЦЕЛЕВОЕ ОБОРУДОВАНИЕ.

Навигационно-бомбардировочный комплекс самолета В-36 включает РЛС (AN/APQ-24 на В-36В) и астронавигационную систему. На В-36Н и J используется улучшенная бомбардировочная система «Блю Сквэр», основные компоненты которой были размещены в герметическом отсеке, что позволяло устранять во время полета сбои в работе системы. Используются также радионавигационная система LORAN, аппаратура инструментальной посадки, автоматический радиокомпас, приемники VOR, передатчики помех, УКВ -радиостанции.

Стандартный комплект оборудования разведчика RB-36D состоит не менее чем из 14 фотокамер общей массой 1500 кг, включая гигантскую камеру с фокусным расстоянием 1220 мм. Вся эта аппаратура размещается в передней секции отсека вооружения. Во второй секции установлены до 80 фотографических бомб, в третьем отсеке обычно расположен дополнительный топливный бак емкостью 11355 л, в четвертом отсеке – электронная аппаратура. Варианты RB-36F и RB-36H несут комплекс разведывательного оборудования с аналогичными возможностями. RB-36E оснащен 23 фотокамерами во внутренних отсеках, в основном типа К-17С, К-22А, К-38 и К-40, EL тэкж6 фотографическими бомбами. Установленное оборудование позволяет днем и ночью вести съемку и осуществлять оценку результатов бомбометания.

ВООРУЖЕНИЕ. Наступательное оружие размещается в бомбоотсеке, разделенном на четыре секции и имеющем общий объем 348 м3 . На первых В-36 бомбоотсеки имели створки, сдвигающиеся вверх при открытии, начиная с B-36D створки имеют шарнирную навеску.

Опытные самолеты и В-36А не приспособлены для доставки ядерного оружия. Наступательное вооружение установлено начиная с В-36В и включает атомные бомбы Mkl7, Mklll, MklV, Mk5, Mk6, B18, B24, B36 и B39. Наибольшая боевая нагрузка самолета достигается при оснащении его двумя бомбами Мк17 – первыми американскими термоядерными авиационными устройствами, отличающимися огромной массой (19050 кг) – но при этом накладываются ограничения на взлетную массу самолета.


Разведчик RB-36F


Самолет может нести и обычные бомбы в следующих вариантах за грузки: 12 бомб калибра 1814 кг, 22 бомб Мк84 калибра 907 кг, 72 Мк83 – 454 кг, 129 Мк82 – 227 кг.

В 1952-1955 гг. с модифицированного самолета В-36Н, получившего обозначение DB-36H, проводились испытательные пуски крылатых ракет Белл GAM-63 «Раекл» (стартовая масса 8,3 т, дальность пуска 120-160 км). Испытания было довольно успешными и одно время предполагалось переоборудовать еще 11 В-36 для подвески «Расклов», но после модификации всего трех самолетов ВВС переориентировались на использование в качестве носителей этой ракеты бомбардировщиков В-47, а в 1958 г. разработка GAM-63 была вообще прекращена.

Разработка оборонительной системы оружия для В-36 осуществлялась фирмой Дженерал Электрик и проходила с задержкой: к ее полномасштабным испытаниям приступили только летом 1949 г., т.е. через год после того, как первая серийная модификация бомбардировщика (В-36А) стала поступать на вооружение. Таким образом, опытные самолеты и В-36А не имеют оборонительного вооружения – оно установлено начиная с варианта В-36В. Причем испытания системы проходили негладко и она была доработана лишь в начале 1950-х годов.

Оборонительный боевой комплекс бомбардировщиков и разведчиков идентичен и состоит из 16 пушек М24А1 (20 мм), имеющих дистанционное управление и размещенных парами на восьми турелях.

Носовая и кормовая турели – не- убирающиеся, тогда как шесть остальных (расположенных попарно сверху фюзеляжа за кабиной летчиков, сверху хвостовой части фюзеляжа перед килем и снизу хвостовой части фюзеляжа) – убирающиеся и закрываются в убранном положении сдвижными створками для минимизации лобового сопротивления самолета. Боекомплект – 2x400 патронов у носовой турели, 2x600 патронов у остальных турелей. Кормовая установка снабжена пушечным радиолокационным прицелом: AN/APG-3 на самолете В-36В, AN/APG-41A на В-36Н.

С февраля по декабрь 1954 г. для снижения массы имевшихся в строю бомбардировщиков и разведчиков подавляющая часть оборонительного вооружения была с них снята – оставлена лишь кормовая установка с двумя пушками (конфигурация – III).

В 1950 г. изучалась возможность вооружения В-36 управляемыми ракетами класса воздух- воздух взамен пушек. Ракеты – Хьюз МХ-904 (GAR-1 «Фалькон», масса 54 кг, дальность пуска 8 км) с полуактивной радиолокационной ГСН – предполагалось разместить в шести пусковых установках: одна в носовой части фюзеляжа, две – сверху, две – по бортам и одна – в хвостовой части. Каждая ПУ имеет две направляющие для УР. Однако к началу серийного производства ракет GAR-1 в 1954г. судьба В-36 уже была решена и попыток установки ракет не предпринималось.


ХАРАКТЕРИСТИКИ B-36J

РАЗМЕРЫ. Размах крыла 70,10 м; длина самолета 49,40 м; высота самолета 14,26 м; площадь крыла 443,33 м 2 .

ДВИГАТЕЛИ. ПД Пратт-Уитни R-4360-53 (6x2835 кВт, 6x3855 л.с. с впрыском воды) плюс ТРД Дженерал Электрик J47-GE-19 (4x23,1 кН, 4x2360 кгс).

МАССЫ И НАГРУЗКИ, кг: максимальная взлетная масса 185970 (у B36J-III – такая же); боевая масса 120700; масса пустого самолета 77580 (B-36J-III – 75370); фактическая максимальная боевая нагрузка: при взлетной массе до максимальной (185970 кг) – около 32200 (72 обычных бомбы Мк83), с ограниченной до 162160 кг взлетной массой – 38100 (две ядерные бомбы Мк17 по 19050 кг); типовая боевая нагрузка 4540; полный запас топлива 113485 л (с двумя баками в бомбоотсеке)

ЛЕТНЫЕ ДАННЫЕ. Максимальная скорость на высоте 11100 м – 662 км/ч; максимальная типовая скорость на высоте 7620 м – 630 км/ч; крейсерская скорость 367 км/ч; скороподъемность у земли: при максимальной массе и нормальном режиме двигателей 3,7 м/с, при боевой массе и максимальном режиме двигателей 9,8 м/с; взлетная дистанция (высота препятствия 15 м) 2080 м; практический потолок 12160 м; боевая высота полета 8350 м; боевой радиус с нагрузкой 4,5 т – 5495 км (B-36J-III – 6420 км).
