НЕИЗВЕСТНЫЙ АР-2

Продолжение. Начало в АиК №2,3,4/2003 г.

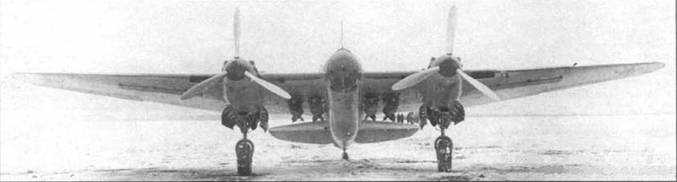

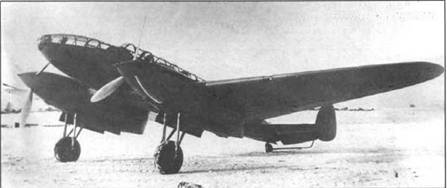

Внешняя подвеска четырех 230-кг бомбы на Ар-2

Параллельное доводкой СБ-РК 2М- 105 КБ Архангельского приступило к разработке нового скоростного ближнего бомбардировщика СББ. Сначала новый самолет имел индекс С (под этим обозначением велись продувки модели самолета в ЦАГИ), но вскоре индекс машины был заменен на Б. Самолет задумывался как кардинальная модификация серийного СБ с повышенными летно-боевыми данными и преемственностью в технологии производства. При его проектировании использовался опыт создания ММН, СБ-РК. а позже и Ар-2. В экипаж СББ входили летчик, штурман и стрелок- радист.

Главное преимущество нового самолета заключалось в существенно улучшенной аэродинамике. Общая компоновка и боевая схема бомбардировщика Б были аналогичны самолету СБ, но с двухкилевым оперением. С целью "максимального увеличения скорости самолета" нагрузка на единицу площади крыла в нормальном варианте боевой нагрузки была доведена до 149 кг/м2 и до 162 кг/м2 в перегрузочном. В этой связи площадь крыла была уменьшена до 40 мг . Крыло стало короче и немного уже в сравнении с крылом СБ. При этом для обеспечения необходимой посадочной скорости предполагалось использовать щитки ЦАГИ, представлявшие собой нечто среднее между обычными щитками и закрылками Фаулера. Профиль крыла был выбран скоростным типа NACA-22 с относительной толщиной у корня 14,7% и на конце 8%.

В конструкции СББ предполагалось широкое использование открытых профилей взамен труб, штамповка, несущая обшивка. Обшивка самолета СББ, и особенно крыла, выполнялась гладкой с клепкой впотай. Носок крыла и его верхняя часть между лонжеронами крыла имели обшивку из бакелитовой фанеры, приклеиваемой на металлический каркас. Предполагалось, что такая конструкция крыла должна обеспечить необходимую прочность и хорошую аэродинамику.

Фюзеляж выполнялся в виде хорошо обтекаемой "дирижабельной формы", которая, по мнению специалистов. являлась наиболее выгодной с точки зрения аэродинамики.

Водорадиаторы размещались внутри центропланной части крыла со входом в носке центроплана и выходом сзади. Причем предполагалось использовать алюминиевые радиаторы ребристого типа констру кции ленинградского СКБ НКАП.

Хвостовая опора выполнялась убирающейся в полете.

В конструкции самолета предусматривалось значительное упрощение технологии по сравнению с самолетом СБ. На СББ использовались открытые профили. включая и лонжероны (вместо труб на СБ). По всей машине применялась открытая клепка. Ряд элементов выполнялся путем штамповки. Количество сварных узлов было сокращено с их заменой на штампованные из дюраля и стали.

Лонжероны центроплана представляли собой стальные швеллера с полками, соединенными между собой раскосами из труб, а местами листом.

Полки лонжеронов отъемной части крыла выполнялись из двух склепанных вместе прессованных уголков с косог- нутой в сечении полкой. Верхний и нижний пояс соединялись между собой гладким листом, подкрепленным вертикальными уголками-стойками.

Нервюры были штампованные из листового дюраля. Верхняя обшивка крыла между лонжеронами, работающая на сжатие, подкреплялась изнутри гофром. Этот участок верхней обшивки центроплана "не разрезался", а целиком насквозь проходил через фюзеляж. С этой же целью, чтобы не делать никаких вырезов в нижней части крыла, отказались от уборки шасси в крыло.

Для "правильной работы" несущей части обшивки стыковка отъема с центропланом выполнялась не в четырех точках, а по всему контуру дужки на участке между лонжеронами.

Применение несущей обшивки обеспечивало большую живучесть самолета и позволяло лучше "выполнить поверхность и сохранить профиль крыла".

Запас прочности по расчету обеспечивался на случай А. равное 8 вместо 7 у самолета СБ.

В качестве основного мотора силовой установки СББ рассматривался М-105 с турбокомпрессором ТК-2. Кроме него предполагалось использовать мотор М-106.

К этому времени М-105 уже прошел 50-часовые госиспытания, а турбокомпрессор ТК-2 установлен на самолете СБ с моторами М-103 для проведения летных испытаний.

В перспективе с целью дальнейшего улучшения аэродинамики самолета предполагалось устанавливать М-105ТК в перевернутом виде. В этом случае улучшалась компоновка моторной установки и радиатора и высвобождалось место в крыле для размещения бензобаков вместо радиаторов. По этому вопросу существовала договоренность с моторостроителями 26-го завода. Однако в дальнейшем от такого варианта мотоустановки отказались, как не имеющего для самолета-бомбардировщика существенных преимуществ перед традиционной установкой мотора.

В обоих вариантах предполагалось использовать трехлопастные винты изменяемого в полете шага типа 3-СМВ- 2 диаметром 3,25 м.

Нормальная бомбовая нагрузка составляла 600 кг, в перегрузку – 1000 кг (из них внутри фюзеляжа – 800 кг). Номенклатура авиабомб включала авиабомбы калибров от 2.5 до 250 кг. При этом мелкие осколочные и зажигательные бомбы калибра 2,5-15 кг, а также химампулы загружались в кассеты мелких бомб. Фугасные авиабомбы калибра 250 кг и выливные авиаприборы типа ВАП-200 подвешивались только на наружные бомбодержатели. Перегрузочный вариант бомбовой нагрузки получался при использовании 10 ФАБ-100, из них 8 размещались в фюзеляже, а пара "соток" – на наружных бомбодержателях.

Стрелковое вооружение включало один пулемет нормального калибра УльтраШКАС в носовой установке у штурмана и один УльтраШКАС или крупнокалиберный пулемет ШBAK- 12,7 на шкворне у стрелка-радиста. Боекомплект штурманского пулемета составлял 600 патронов, а стрелка-радиста – 800 патронов для УльтраШКАСа и 300 патронов для ШВАКа.

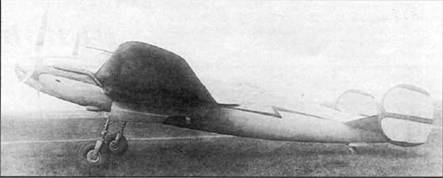

СББ-1



Нормальный полетный вес СББ с моторами M-I05TK составлял 5961 кг, а мотором М-106 – 5851 кг. Расчетная максимальная скорость полета с моторами М-105ТК должна была составить 455 км/ч у земли и 612 км/ч на высоте 9000 м. с моторами М-106 – 587 км/ч на высоте 7000 м.

Скороподъемность бомбардировщика с M-I05TK ожидалась выше, чем в варианте с моторами М-106 – на высоту 5000 м СББ 2M-I05TK забирался за 5.5 минут, а СББ 2M-I06 за 6 минут.

В обоих вариантах разбег на взлете с нормальным полетным весом без использования щитков составлял 350 м. Посадочная скорость не превышала 118 км/ч.

Дальность полета СББ на скорости 0.8 от максимальной не превышала 880 км в варианте с моторами M-I05TK и 970 км хтя варианта с моторами М-106. В перегрузочном варианте по топливу максимальная дальность полета при взлетном весе 6466 кг могла составить не более 1500 км.

Для увеличения дальности полета проектом предусматривалась подвеска под крылом подвесных сбрасываемых топливных баков на 520 кг топлива. В этом случае взлетный вес самолета достигал 7025 кг.

В целом, как следует из анализа представленных в проекте летно-тактических данных самолета СББ, все заявленные данные были вполне реальными, хотя и завышенными по некоторым показателям. На замечания военных по этому поводу КБ Архангельского оперативно внесло необходимые изменения в проект. Согласно дополнительным материалам максимальная скорость СББ 2M-I05TK-2 на высоте 8500 м должна была составлять 600 км/ч, дальность полета с 600 кг бомб на 0.8 максимальной скорости – 800 км и потолок – 10500 м. Но и эти цифры вызвали сомнения. Начальник самолетного отдела 7 ГУ НКАП И. И. Машкевич в своем письме на имя Заместителя начальника 11 ГУ Леонтьева указывал, что: "…По летным данным следует сделать замечание в отношении скорости. Коэффициенты лобовых сопротивлений взяты заниженные, и поэтому их необходимо повысить… тогда максимальная скорость при КПД – 0,7 вместо 0,76 получается на 9000 м следующая: …570 км/ч. Остальные данные замечаний не вызывают".

Заключение на эскизный проект СББ было утверждено Начальником ВВС КА командармом 2-го ранга А. Д. Локтионовым и Членом Военного совета ВВС КА дивизионным комиссаром Ф. А. Агальцовым 11 октября 1939 г. с поправкой: "Увеличить запас горючего – нормальную дальность 1000 км, с перегрузкой 1500 км без наружной подвески на скорости 0,9 Vмак ".

В ноябре 1939 г. после обсуждения макета СББ было принято решение о постройке самолета. Согласно Постановлению Комитета Обороны от 4 марта 1940 г. строились два экземпляра Б- 1 и Б-2. Первый вариант соответствовал варианту скоростного бомбардировщика, а второй – пикирующего бомбардировщика. Самолет Б-2 отличался от Б-1 более широким фюзеляжем и несколько иной компоновкой носовой части фюзеляжа.

Опытный экземпляр Б-1, на котором стояли серийные моторы М-105. был закончен постройкой к октябрю 1940 г., после чего начались заводские испытания. 20 октября Б-1 был вывезен на летное поле 22-го завода, проведены наземные работы и рулежки. Памятуя о печальном опыте испытаний СПБ 2M-105. сопровождавшихся катастрофами и многочисленными вынужденными посадками по вине моторов М- 105. первые полеты Б-1 по программе заводских испытаний решили выполнить с большого аэродрома. Самолет перевезли на Центральный аэродром, где 30 октября были выполнены пробные подлеты. Подлеты показали готовность Б-1 к первому полету, однако, ввиду отсутствия заключения ЦАГИ по флаттеру, выпустить самолет в первый полет не решились. После получения из ЦАГИ заключения летчик Ю. К. Станкевич 6 ноября выполнил на Б-1 первый полет. Выполнив 6 полетов, которые в целом прошли успешно, машину решили перегнать летом обратно на аэродром 22-го завода в Фили. 26 ноября 1940 г., после посадки на аэродром в Филях, во время руления сломался левый подкос шасси.

Тем временем, в конце октября 1940 г. М. А. Липким поднял в воздух пикирующий бомбардировщик ББ- 22ПБ. который при полетном весе 5962 кг показал скорость 533 км/ч на высоте 5100 м. Бомбовая нагрузка "двадцать второго" включала 4 ФАБ-100 или 2 ФАБ-250.

Полным ходом шла подготовка к заводским испытаниям головного серийного пикировщика ПБ-100 производства завода № 39. Первые полеты по программе заводских испытаний были намечены на первую декаду декабря.

Именно в это время, 18 ноября 1940 г., состоялось заседание объединенной комиссии НКАП, ВВС и ЦАГИ, в ходе работы которой на основании сравнения основных характеристик бомбардировщиков ПБ-100, СБ-РК. ББ-22Г1Б и Б был сделан вывод о целесообразности запуска в серийное производство в качестве основного пикирующего бомбардировщика ВВС КА самолета ПБ- 100 и о сохранении в серии ББ-22 (для подстраховки "сотки", поскольку строился из недефицитных материалов). В отношении самолета Б-1 указывалось, что последний по сравнению с ПБ-100 при таких же моторах и исходном оборонительном вооружении имеет существенно лучшие взлетно-посадочные характеристики и скороподъемность. Однако никаких решений по Б-1 (о прекращении или об активизации работ по самолету) комиссия не приняла. По заключению комиссии, "…самолет Б по сравнению с ПБ-100 идет с опозданием на один год и не прошел пока испытаний".

Столь осторожное поведение комиссии вполне объяснимо. С одной стороны, члены комиссии, возможно, уже понимали, что в случае войны хорошо отработанная технология бомбардировщика Б и его хорошие взлетно-посадочные и пилотажные качества будут играть едва ли не решающую роль в быстром развертывании массового производства боевых машин и подготовки летного состава военного времени, имеющего во всех отношениях слабую начальную летную подготовку. Кроме того, запуск в массовую серию довольно сложного для советского авиапрома бомбардировщика Пе-2 еще таил множество подводных камней, а ожидать хороших результатов от ББ-22ПБ 2М- 105 все же не приходилось. Но, с другой стороны, как себя поведет Б-1 в дальнейшем, и особенно его мотоустановка, было еще до конца не ясно. Члены комиссии мудро решили не рисковать – "Лучше синица в руке, чем журавль в небе". Решение по Б-1 отложили "на потом", а Архангельскому оставили шанс довести свой бомбардировщик до летно-боевого состояния.


СПБ Поликарпова

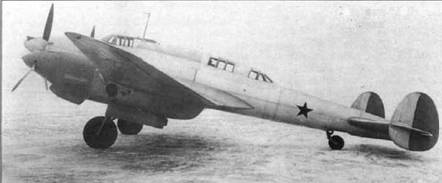

Бомбардировщик Яковлева Як-4


Самолет "100" Петлякова

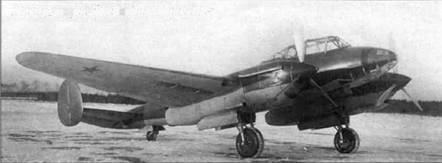

Пикирующий бомбардировщик Пе-2


Воспользовавшись аварией, КБ Архангельского решило одновременно с ремонтом шасси внести в конструкцию самолета ряд изменений по результатам первых испытательных полетов. В обновленном виде бомбардировщик Б-1 вновь ушел в испытательный полет только 20 февраля 1441 г. С 24 марта по 9 июля 1941 г. были проведены заводские испытания, в ходе которых лет- чик-испытатель Ю. К. Станкевич достиг на высоте 4900 м максимальной скорости 540 км/ч. Ожидалось, что после устранения некоторых конструктивных недостатков скорость бомбардировщика увеличится до 560-565 км/ч.

Тогда же, в феврале 1941 г., на государственные испытания в НИИ ВВС К А поступил Ар-2 N° 1/511 с внесенными в его конструкцию улучшениями по результатам госиспытаний головного Ар-2. Моторы M-I05P на этом самолете были выдвинуты вперед на 150 мм для улучшения продольной устойчивости. Были установлены винты ВИШ- 22Е диаметром 3,1 м. Редукция моторов была изменена на 0.59 (вместо 0,66). Кроме того, на самолете были установлены более тонкие тормозные решетки и реактивные выхлопные патрубки. Качество изготовления самолета и отделка его поверхности были значительно улучшены. Указанные доработки позволили получить максимальную скорость у земли 443 км/ч и 512 км/ч на высоте 5000 м.

Казалось бы. стоит продолжать работы по улучшению аэродинамики Ар-2 и усилению его вооружения, обеспечивая, таким образом, требуемые летно-боевые качества самолета в серии, а также форсированными темпами доводить до летно-боевого состояния Б-1. Однако судьба распорядилась иначе.

К этому времени головной Пе-2 (в соответствии с приказом ПКАП № 704 от 00.12.40 г. ПБ-100 переименован rt Пе-2 – авт.) уже успешно прошел испытания, показав неплохие результаты – при полетном весе 7536 кг максимальная скорость на высоте 5100 м составила заветные 540 км/ч. потолок – 8700 м. дальность полета 1200 км. Нормальная бомбовая нагрузка – 600 кг, в перегрузку – 1000 кг.

Начиная с нового года, авиазаводы № 39 и № 22, предназначенные для серии Пе-2. стали выкатывать на летное поле продукцию. У руководства НКАП и ВВС появилась уверенность в скором решении всех технологических и организационных проблем, связанных с запуском "пешки" в крупную серию.

29 января 1941 г. свой первый полет по программе заводских испытаний совершил опытный пикирующий бомбардировщик "103" 2АМ-37 конструкции ОТБ НКВД. В это же время на 156-м авиазаводе полным ходом шла постройка улучшенного экземпляра этого самолета "ЮЗУ" 2АМ-37 – завершение работ планировалось в марте месяце.

Согласно Постановлению ГКО N? 401 от 11 октября 1940 г. максимальная скорость этих вариантов самолета "103" должна была составлять 580-600 км/ч на высоте 7000 м. нормальная бомбовая нагрузка -1000 кг (в перегрузку до 3000 кг), дальность полета с нормальной бомбовой нагрузкой – 2500 км. стрелково-пушечное вооружение – 2 пушки ШВАК и 5 пулеметов ШКАС.

Первые результаты заводских испытаний самолета "103" вселяли надежду, что вскоре ВВС смогут получить ударный самолет, который по своим летно-боевым данным превосходит все известные на начало 1941 г. боевые машины этого класса и полностью разрешит "задачу вооружения БИС Красной Армии фронтовыми пикирующими бомбардировщиками".

В итоге Постановлением Комитета Обороны от II февраля 1941 г. серийный выпуск Як-4 (приказом НКАП No 704 от 9.12.40 г. ББ-22 2М-105 переименован в Як-4) на авиазаводе № 81 был прекращен. Прекращался серийный выпуск и бомбардировщика Архангельского – Ар-2 2М-105. На 22-м авиазаводе прочно обосновывался пикировщик В. М. Петлякова – Пе-2.


ОСНОВНЫЕ ЛЕТ НО-ТАКТИЧЕСКИЕ ДАННЫЕ САМОЛЕТА СББ (согласно эскизного проекта. 1939 г.)

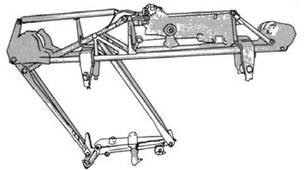

Бомбодержатель для бомбометания с пикирования ПБ-3 для Ар-2


1 апреля 1941 г. А. И. Шaxyрин подписал приказ № 291 "О проектировании и постройке самолета МоВ-2 с мотором АМ- 38 конструкции Можаровского Г. М. и Веневидова И. В." Проектирование возлагалось на завод № 32,а постройка на завод № 89. Поскольку ранее А. А. Архангельский участвовал в разработке эскизного проекта этого штурмовика, то 10 апреля последовал приказ по НКАП N? 309, по которому весь конструкторский коллектив А. А. Архангельского переводился на 32-й завод для обеспечения работ по проектированию и постройке МоВ-2.

Несмотря на трудности, связанные с переездом и обустройством на новом месте, летом 1941 г. строился второй вариант СББ – пикирующий бомбардировщик Б-2. Предполагалось, что по сравнению с Б-1 его максимальная скорость на расчетной высоте будет больше на 40-60 км/ч.

В то же время, в связи с успехами бомбардировщиков "103" и "ЮЗУ" на испытаниях в НИИ ВВС КА интерес у военных и НКАП к самолету Б неуклонно снижался, а начавшаяся война вообще прервала всякие работы по этой машине. Сам же А. А. Архангельский приказом по НКАП № 823 от 9 августа 1941 г. был переведен на авиазавод № 156 для организации ремонта и восстановления серийных бомбардировщиков СБ. В дальнейшем КБ А. А. Архангельского в октябре 1941 г. было эвакуировано в г. Омск, а самолет Б-1 в декабре 41-го отправлен в тыл. Что с ним стало далее, неизвестно.

Как видим, создание современного фронтового бомбардировщика ВВС КА в преддверии большой войны проходило под лозунгом "даешь скорость", и в этом направлении были достигнуты определенные успехи. Однако надо признать, что "скоростное" развитие советских самолетов бомбардировочного типа шло в ущерб их основным боевым качествам. Увлечение скоростью при тогдашнем уровне развития советской авиапромышленности, главным образом моторостроения, закономерно привело к серьезному снижению боевой нагрузки бомбардировщиков, а значит, к уменьшению "мощи бомбовых ударов по противнику". Так, основной советский фронтовой бомбардировщик Пе-2 имел весьма скромную для такого самолета нормальную бомбовую нагрузку – всего 600 кг (в перегрузку 1000 кг), а скоростной ближний пикирующий бомбардировщик ББ-22ПБ и того менее – 400 кг (в перегрузку 500 кг).

В то же время в довоенный период совершенно не проводились серьезные исследования по поиску оптимальных форм и способов боевого применения авиации в современной войне. Вследствие этого, не получили должного внимания работы по определению оптимальных направлений развития авиации (состав и оргструктура боевых сил авиации) и анализу боевой эффективности самолетов различного типа в условиях будущей войны. Соответственно, не был определен облик (летно-технические данные и конструктивная схема самолета, число моторов, состав экипажа, состав вооружения и схема его размещения на самолете, необходимый размер боекомплекта и т.д.) перспективных боевых самолетов (истребителя, фронтового бомбардировщика, штурмовика и т.д.) и не были разработаны рекомендации по совершенствованию уже стоящих на вооружении ВВС КА самолетов.

В свою очередь, отсутствие обоснованной концепции строительства ВВС Красной Армии привело к тому, что ни военные. ни руководство страны и НКАП накануне войны не имели ясного и четкого понимания, какими боевыми самолетами, в каком количестве и в каком соотношении необходимо оснащать ВВС КА. И самое главное, не было единства во взглядах по этим вопросам.

В результате при принятии решений по созданию боевых самолетов нового поколения, а также по постановке на вооружение или снятию с вооружения ВВС того или иного самолета учитывались и сравнивались только некоторые показатели. характеризующие отдельно летные и отдельно боевые качества самолетов. Фактически все решения принимались Комитетом Обороны, УВВС КА и НКАП вслепую и большей частью без учета конкретной боевой обстановки, в которой придется воевать боевым машинам.

Между тем, с точки зрения общевойскового командира важным является, не с какой скоростью летает, например, бомбардировщик, или какой у него потолок, а какой ущерб бомбардировщик может нанести противнику при выполнении конкретной боевой задачи в интересах наземных войск. То есть для общевойскового командира важными характеристиками бомбардировщика являются: вес и состав бомбовой нагрузки, эффективность применяемых авиационных средств поражения (авиабомбы. зажигательная смесь и т.д.) по конкретным целям, точность бомбометания и стрельбы. С другой стороны, бомбардировщик решает конкретную боевую задачу в условиях противодействия истребительной авиации и зенитной артиллерии противника. И с этих позиций важными являются: скорость, маневренность, потолок, эффективность оборонительного вооружения, боевая живучесть самолета и т.д.

В этой связи, для полноты описания развития советской концепции скоростного ударного самолета интересно сравнить между собой предвоенные серийные и опытные пикирующие бомбардировщики ВВС КА и люфтваффе – Ар-2, Пе-2. ББ-22ПБ, "ЮЗУ", СПБ и Jn88A-4, с точки зрения их потенциальной боевой эффективности в условиях боев на восточном фронте.

Оценку боевой эффективности самолетов-бомбардировщиков будем проводить исходя из вероятности выполнения последними конкретной боевой задачи по уничтожению целей в интересах наземных войск, или вероятности боевого успеха бомбардировщика. При этом вероятность боевого успеха бомбардировщика определяется вероятностями для бомбардировщика не быть сбитым истребителями и зенитной артиллерией противника на подлете к цели и над целью, вероятностью выхода в район цели с заданной погрешностью. вероятностью обнаружения цели визуальным способом и вероятностью поражения цели при бомбометании.




Самолет Туполева "103У"

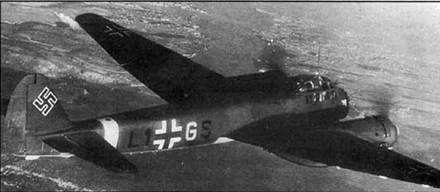

Немецкий двухмоторный пикирующий бомбардировщик J1188А-4


Все расчеты для сравниваемых самолетов проводились для одинаковых условий их боевого применения. В качестве исходных данных брались типовые наземные цели и условия для наземных и воздушных боев на восточном фронте. Рассматривались два способа боевого применения бомбардировщиков: бомбометание с пикирования по малоразмерной трудноуязвимой цели (долговременные оборонительные сооружения с толщиной перекрытия не более 70 см, мосты, склады и т.д.), для поражения которых требовалось применение авиабомб крупного калибра (250 кг и выше), и бомбометание с горизонтального полета по площадной слабо защищенной или не защищенной цели (колонна пехоты, автомашин и легкобронированной техники, артиллерийские и минометные орудия на позиции и т.д.). Во всех случаях в расчетах принимались максимальные характеристики самолетов.

Вероятности выхода бомбардировщика в район цели и ее обнаружения в расчетах были приняты равными единице. При расчете вероятности поражения цели при бомбометании учитывались характеристики уязвимости цели по отношению к конкретным типам применяемых средств поражения. Летная и стрелковая подготовка летчиков и штурманов – хорошая.

При оценке вероятности сбития бомбардировщика огнем зенитной артиллерии считалось, что распределение зенитной артиллерии (стволов ЗА) в тактической зоне обороны противника равномерное. Поскольку рабочие высоты фронтовых бомбардировщиков на восточном фронте равнялись 2000-3000 м, то в расчетах учитывались только стволы ЗА средних калибров. Учет противозенитного маневра бомбардировщика осуществлялся путем внесения дополнительной ошибки в прицеливание зенитных расчетов.

При расчетах вероятности сбития бомбардировщика истребителем были приняты следующие допущения, упрощающие вычисления, но не влияющие на общий вывод при сравнительной оценке боевой эффективности бомбардировщиков различного типа:

в качестве истребителя противника принимался немецкий Bf 109F-1, обнаружение и атака бомбардировщика истребителем противника осуществляется из положения барражирования в воздухе.

вероятность обнаружения бомбардировщика пилотом атакующего истребителя в зоне патрулирования выполняется визуальным способом и принимается равной 1,

при расчете вероятности выхода истребителя в атаку на бомбардировщик противника со стороны задней полусферы (т.е. сближение и боевой разворот с выходом на кривую атаки на дистанцию открытия огня) учитывались характеристики пикирования, скороподъемность и время установившегося виража (радиус), при этом во всех расчетах было принято, что предельная перегрузка на кривой атаки, при которой летчик мог вести прицельный огонь, не превышает 4 единиц,

– вероятность сбития бомбардировщика истребителем оценивалась с учетом ответного огня воздушного стрелка бомбардировщика,

– стрелковая и летная подготовка летчиков-истребителей – хорошая, стрелковая подготовка воздушного стрелка – хорошая,

– учет противоистребительного маневра бомбардировщика осуществлялся путем внесения дополнительной ошибки в прицеливание,

– условия воздушных боев (распределение ракурса стрельбы, дистанции стрельбы и длины очереди, предельные перегрузки при атаке и т.д.) принимались типовыми для периода воздушных боев периода Великой Отечественной войны,

– прицелы: у истребителей – оптический, у воздушного стрелка бомбардировщика – механический,

– стрельба истребителя во всех случаях – сопроводительная.

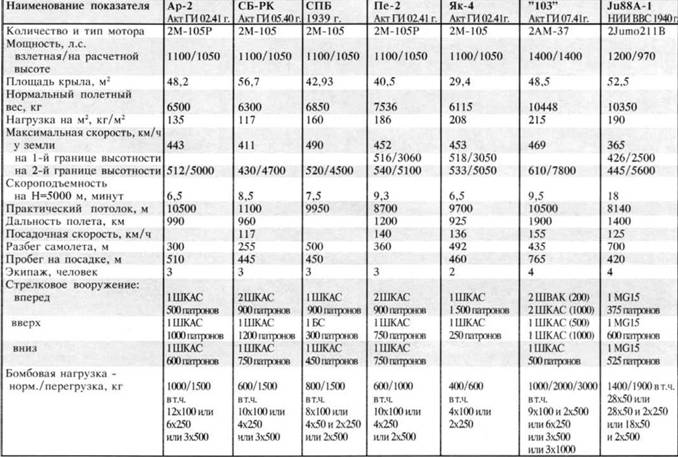

ЛЕТНЫЕ ДАННЫЕ ФРОНТОВЫХ БОМБАРДИРОВЩИКОВ

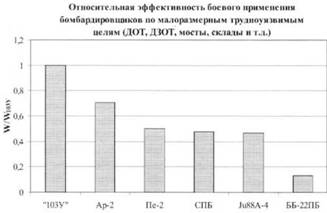

Расчеты показывают, что в типовых условиях боев на восточном фронте при решении боевой задачи по уничтожению малоразмерных трудноуязвимых целей пикирующий бомбардировщик Ар-2 превосходил по эффективности бомбардировщик ББ-22ПБ почти в 5,5 раз, Пе-2 – в 1.4 раза, и немецкий Ju88A-4 – в 1.3 раза.

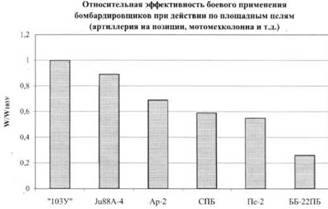

При решении боевой задачи по уничтожению площадной слабо защищенной цели из всех серийных советских бомбардировщиков наилучший результат показывал опять же Ар-2. При этом Пе-2 "отставал" от Ар-2 в 1,3 раза, а ББ-22ПБ – почти в 2,5 раза. В то же время Ар-2 уступал "юнкерсу" по эффективности в этом виде "двоеборья" примерно в 1.3 раза.

Опытный пикирующий бомбардировщик "103У" 2АМ-37 превосходил по боевой эффективности как Ар-2, так и Ju88A-4 при решении любых задач авиационной поддержки войск. В отличие от своих оппонентов "103У" был способен нести три ФАБ-1000 (максимальная емкость бомбодержателей) и "метать" их с пикирования.

К сожалению, начавшаяся война не позволила быстро довести машину до летно-боевого состояния – мотор АМ- 37 был снят с серийного производства, а установленный на самолет вместо него мотор М-82А страдал множеством "детских" болезней. В результате первые три серийные Tv-2 2М-82 (приказом НКАП № 234 от 28.03.42 г. самолетам "103" было присвоено обозначение Ту- 2) попали на фронт только в сентябре 1942 г., а ритмичное и качественное серийное производство (уже с моторами М-82ФМ) было налажено лишь к середине 1944 г. Однако "умение" бомбить с пикирования бомбардировщик утратил – с самолета были сняты тормозные решетки с системой управления. Машину стали классифицировать как средний бомбардировщик, предназначенный "для выполнения задач дневного бомбометания с горизонтального полета по ближним тылам врага".

Явным аутсайдером при решении любой боевой задачи является ББ- 22ПБ. Следует признать, что принятие на вооружение ВВС КА самолета ББ- 22 в варианте бомбардировщика является грубейшей ошибкой У ВВС, НКАП и Комитета Обороны. Реальной боевой ценности он не представлял, но сил и средств на его внедрение в серийное производство и освоение в частях было затрачено не мало.

Серьезной ошибкой является и прекращение серийного производства бомбардировщика Ар-2 в пользу запуска в массовую серию бомбардировщика Пе-2.

Кажущийся основной недостаток Ар-2 – меньшая в сравнении с Пе-2 максимальная скорость полета – вполне "закрывался" за счет оптимизации тактики боевого применения пикировщика, лучшей организации взаимодействия с истребителями прикрытия и управления в бою. а также обучения летного состава бомбардировочных полков воздушному бою с истребителями противника одиночно и в составе группы. В этом убеждает пример летчиков люфтваффе. которые, имея ударные самолеты с посредственными летными данными, достигали высокой эффективности боевых действий главным образом за счет рациональной тактики их боевого применения, прекрасной организации взаимодействия со своей истребительной авиацией и с наземными войсками и хорошей летно-боевой подготовки экипажей.

Главное. Ар-2 имел прекрасные взлетно-посадочные качества и был более доступен, чем Пе-2, для освоения молодыми сержантами военного времени. Как известно, Пе-2 совершенно не терпел высокого выравнивания – в этом случае гарантированно ломалось шасси. Подломленные на посадках "пешки" составляли в частях до 30% неисправных машин.

В любом случае, Ар-2 на протяжении всей войны мог показывать лучшую боевую эффективность при решении любой боевой задачи фронтовой бомбардировочной авиации, чем основной пикирующий бомбардировщик ВВС КА самолет Пе-2.

Как следует из анализа потенциальной боевой эффективности сравниваемых бомбардировщиков, система бомбового вооружения немецкого Ju88A-4 в большей степени соответствовала распределению типовых наземных целей. против которых пришлось действовать авиации на восточном фронте в начальный период войны, чем бомбовое вооружение советских бомбовозов.

Основным калибром "юнкерса" являлась 5()-кг авиабомба – 28 штук на борту, тогда как система бомбового вооружения советских бомбардировщиков в основном была рассчитана на подвеску 100-кг авиабомб (6-12 шт). Именно в этом варианте подвески максимально использовалась грузоподъемность советских самолетов. При использовании бомб меньшего калибра советские бомбовозы оказывались недогруженными. Например, при подвеске бомб калибра 50 кг Пе-2 "не добирал" 100 кг до нормальной бомбовой нагрузки и 500 кг – до максимальной.

В то же время, исходя из характеристик уязвимости типовых наземных целей в начальный период войны (мо- томехколонны, артминбатареи на позициях и т.д.). основным типом авиабомб должны были быть осколочные бомбы калибра 25 кг и фугасные калибра 50 кг. а также осколочные бомбы более мелкого калибра. Например, приведенная площадь поражения бронетранспортеров и легких танков при сбросе с высоты 500-1000 м десяти ФАБ- 50м составляла около 400 м2 , а шести ФА Б-100 – только 180 м2 .

В директиве командующего ВВС КА генерал-полковника авиации П. Ф. Жигарева № 14501 /12153 от 25.01.42 г. об итогах инспекторской проверки боевых действий авиачастей Западного и Юго-Западного фронтов в январе 42- го по этому поводу указывалось, что: "…В большинстве авиационных частей военно-воздушных сил Западного и Юго-Западного фронтов отмечено неграмотное использование стрелко- во-пушечпого и бомбардировочного вооружения… Калибр и тип применяемых бомб зачастую не соответствует характеру цели. Применяется стандартная зарядка: ФАБ-100 или ФАБ-50 даже по целям, требующим поражения их осколочными бомбами… "

Проведенный начальником кафедры стрелково-пушечного вооружения самолетов ВВА им. Н. Е. Жуковского военинженером 1-го ранга Е. Б. Лунцем в феврале-марте 1942 г. анализ боевого опыта частей Западного и Юго-Западного фронтов (19-я, 46-я, 47-я и 63-я сад). 6-го и 7-го и а к ПВО за период июнь-декабрь 1941 г. показал, что во многих случаях бомбы применялись главным образом исходя из удобства и быстроты подготовки самолетов к боевым вылетам, при этом совершенно не учитывались защищенность целей и эффективность действия бомб (убойная сила осколков, фугасное действие и т.д.).

По данным Лунца. в течение первых 6 месяцев войны на выполнение боевой задачи по уничтожению танков, мотомеханизированных войск, артиллерии на позиции и живой силы противника все рода авиации затратили 41,6% боевых вылетов, на действия по аэродромам противника – 2,5% и по ж.д. объектам – 1.6%. Остальные вылеты были связаны с выполнением боевых задач без применения авиабомб.

То есть вместо применения осколочных авиабомб типа АО-25с, АО-25м и фугасных типа ФАБ-50. ФАБ-50м бомбардировочные авиачасти использовали бомбы типа ФАБ-100 – 56% от веса всех авиабомб, сброшенных по противнику.

В заключение своего доклада профессор Лунц предлагал "…снять с вооружения ФАБ-100" и "…запретить частям в погоне за тоннажем применять бомбы, не соответствующие характеру цели (например, ФАБ-100 вместо ФАБ-50м или АО-25)".

С другой стороны, наземных целей противника, для поражения которых необходимо применение авиабомб крупного калибра (ДОТ. ДЗОТ, мосты, склады и т.д.), в начале войны было немного, а вносить изменения в конструкцию боевых самолетов с целью обеспечения максимальной загрузки бомбами калибра 50-25 кг было "хлопотно", да и рискованно. Вот и пришлось для исправления ситуации срочно создавать более эффективные в осколочном отношении 100-кг бомбы. Наиболее удачными, как известно, оказались осколочно-фугасная ОФАБ-ЮО и зажигательная ЗАБ-ЮОЦК. ОФАБ- ЮО обладала мощным фугасным эффектом при разрыве и давала множество тяжелых осколков, которые на расстоянии до 10 м от точки подрыва могли пробить немецкую танковую броню толщиной до 30-мм и выводили из строя 155-мм полевые орудия. В свою очередь, зажигательная "сотка" – легко пробивала перекрытия зданий, вышибая фугасным ударом окна и двери, обеспечивая тем самым приток воздуха для распространения пожара.

Положение изменилось в 1944-45 гг., когда Красная Армия и ВВС КА столкнулись с особенно сильной обороной вермахта. Как известно, немецкие укрепленные районы представляли собой довольно трудноуязвимую для авиации цель вследствие большой насыщенности средствами ПВО. малых размеров и высокой прочности долговременных железобетонных оборонительных сооружений. Обычной была плотность до 6 ДОТ и ДЗОТ на 1 км фронта, хотя в некоторых случаях их число доходило до 20 на I км фронта. Полоса УР по фронту колебалась от 30 до 140 км. а полное число ДОТ и ДЗОТ – от 60 до 900. В то же время возможности основного фронтового бомбардировщика ВВС КА Пе-2 были все же недостаточными – две ФАБ-250 стандартной бомбовой нагрузки (4 ФАБ-250 "таскали" редко) не обеспечивали требуемые вероятности поражения фортификационных сооружений вермахта, а бомбардировщик Ту-2 2М-82. как отмечалось выше, к этому времени уже утратил свои пикирующие свойства.

Вот когда мог наступить звездный час пикировщика Архангельского Ар-2 – его способность нести 6 ФАБ-250 или три 500-кг авиабомбы и "метать" их с пикирования как никогда могла пригодиться Красной Армии. К этому времени Ар-2 уже прошел бы определенный путь повышения летно-босвых качеств за счет усиления оборонительного вооружения, совершенствования аэродинамики, повышения мощности силовой установки и боевой живучести. Естественно, Ар-2 не смог бы полностью заменить Ту-2, но дополнял бы его с успехом.

Остается только сожалеть, что по состоянию на 1 июня 1941 г. в частях ВВС К А имелось всего 164 самолета Ар-2 2М-Ю5, из них: 147 (3 неисправных) машин – в частях Военных округов, остальные – в частях Центра и на 22-м заводе. В условиях стратегического отступления Красной Армии и откровенно плохой организации боевых действий авиации и наземных войск бомбардировщики Ар-2 не смогли показать всего того, на что были способны. К тому же, ввиду отсутствия требуемого прикрытия своими истребителями и недостаточной подготовки летного состава, большая часть Ар-2 была потеряна уже в первые месяцы войны – по официальным данным штаба ВВС К А боевые потери Ар-2 в 1941 г. составили 95 самолетов.

Отметим, что руководство и специалисты ВВС ВМФ КА при разработке плана оснащения авиации флота в 1941 г. современными боевыми самолетами рассматривали Ар-2 в качестве основного типа пикирующего бомбардировщика, а "пешку" – в основном как истребитель дальнего сопровождения. Но их мнение никто "не услышал"…

Если учесть, что ближний бомбардировщик Су-2 в условиях большой войны "по правилам" оказался не состоятельным как тип боевого самолета, а бронированный штурмовик Ил-2 АМ-38 – не в полном объеме отвечал требованиям современной войны, то приходится констатировать: боевой состав и вооружение ударной авиации ВВС КА накануне войны оказались в целом не соответствующими характеру и условиям боевых действий. С началом войны это обстоятельство в совокупности с недостаточным уровнем боевой подготовки летного состава частей и оперативно-тактической подготовки командного состава авиационных соединений и штабов, а также руководящего состава ВВС и Красной Армии привело к низкой эффективности авиационной поддержки своих войск и большим потерям от огневого воздействия противника.

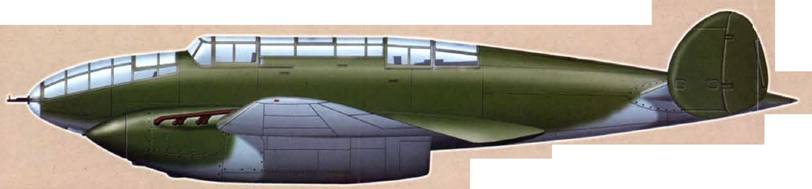

Рисунки к статье Олега Растренина о самолете Ар-2 выполнены Сергеем Ершовым

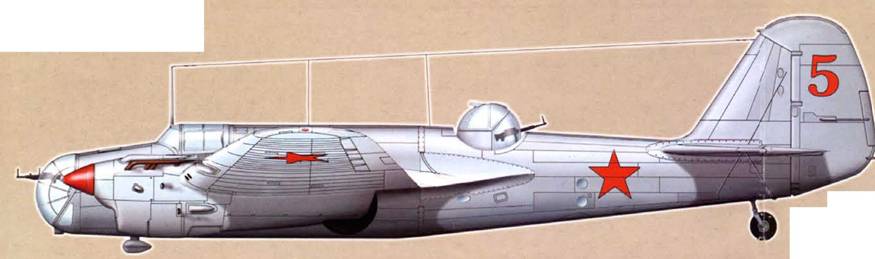

СБ с моторами М-100

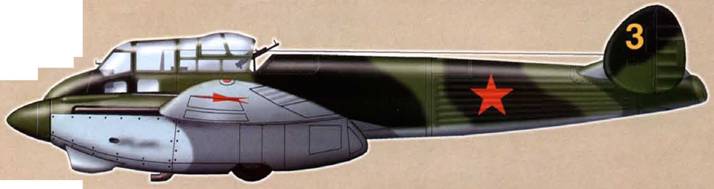

Як-4


СПБ

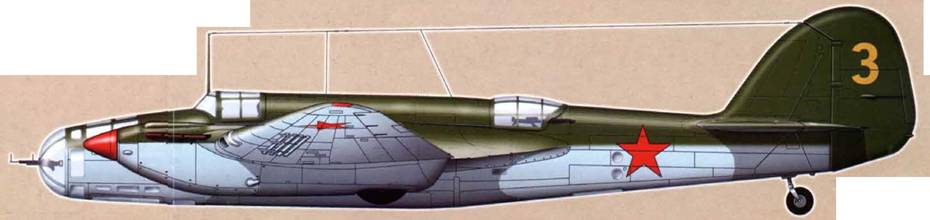

Ар-2

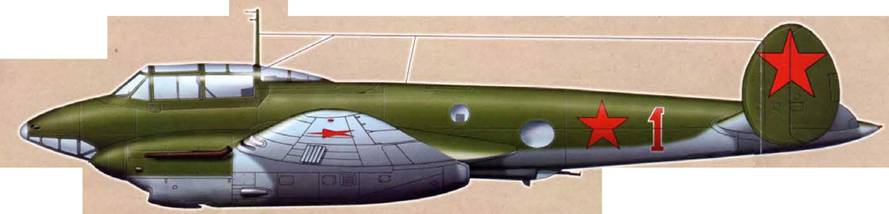

Пе-2

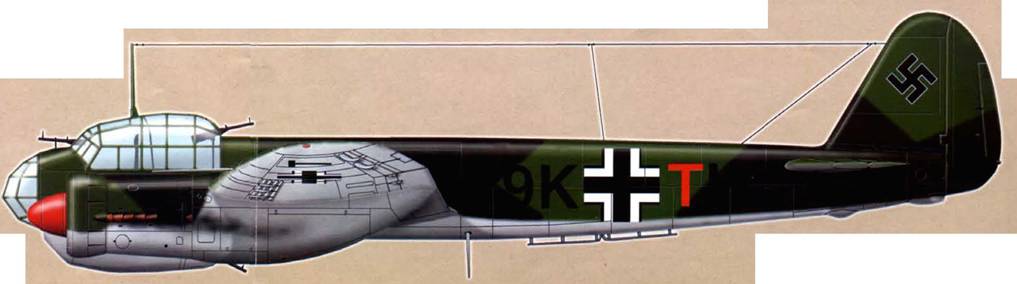

JU-88A4
