СИСТЕМА - 75

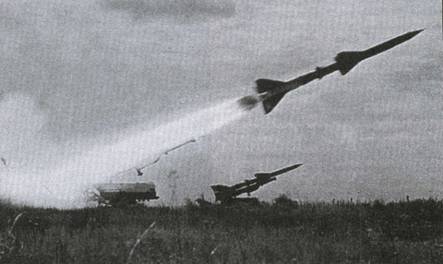

Стрельба ЗРК С-75


Среди отечественного управляемого оружия зенитный ракетный комплекс С- 75 (первоначальное обозначение - «Система-75») занимает особое, исключительное место.

Именно С-75 стал не только первым перевозимым комплексом, но и первым в мире зенитным ракетным комплексом, принявшим участие в реальных боевых действиях. На его боевом счету первые сбитые самолеты противника, он первым стал экспортироваться за рубеж. Более того, в сознании миллионов советских граждан, отслуживших «срочную» в рядах Войск ПВО страны, С-75 вообще представлялся первенцем советского зенитного ракетного оружия.

Популярность С-75 вполне объяснима. Если «Система-25» была развернута в крайне ограниченном районе в обстановке строжайшей тайны, то комплексы С-75 размещались по всей стране, а входившие в их состав ракеты впервые провезли по Красной площади 7 ноября 1957 г., еще до принятия на вооружение.

Решение о создании перевозимого зенитного ракетного комплекса было принято на завершающей стадии разработки зенитно-ракетной системы ПВО Москвы с использованием стационарных комплексов С-25, после ее выхода на этап летных испытаний по реальным целям.

При этом необходимость и целесообразность срочного создания такого комплекса не была самоочевидной. Как известно, основными объектами обороны для Войск ПВО страны являются сугубо стационарные города и промышленные районы. Тем не менее в пользу разработки перевозимого комплекса свидетельствовал ряд стратегических, тактических и технико-экономических соображений.

Во-первых, с появлением ядерного оружия, исход стратегических операций стал напрямую зависеть от надежной защиты важнейших военных и транспортных объектов от ударов авиации, действующей на всех, в том числе на больших высотах. Наиболее же эффективным средством борьбы с высотными целями уже проявили себя ракеты. В то же время для ожидаемого конфликта прежде всего предполагался маневренный характер боевых действий, свойственный периоду Второй мировой войны. Стационарные зенитные ракетные комплексы прикрытие Сухопутных войск в быстроменяющейся боевой обстановке обеспечить не могли. Более того, при наличии только стационарных комплексов была крайне затруднена даже защита объектов на территории СССР в случае возникновения угрозы с нового стратегического направления, в ситуации, аналогичной той, которая возникла при ухудшении советско- китайских отношений.

Во-вторых, применение перевозимых зенитных ракетных комплексов позволяло решать ряд новых тактических задач, например, осуществлять выход из-под удара противника путем смены позиции, действовать из засад, выдвигать резервные комплексы взамен выведенных из строя.

В-третьих, существенно снижались затраты на строительство, даже с учетом необходимости соответствующего обустройства пунктов постоянной дислокации частей, эксплуатирующих перевозимые комплексы. В ряде случаев могла быть использована возможность размещения личного состава зенитных ракетных частей и семей военнослужащих в военных городках, освобождаемых при ликвидации частей активно сокращаемых в то время родов войск - ствольной артиллерии, авиации.

В-четвертых, при изготовлении и комплектации техники в заводских условиях заметно возрастала ее надежность, поскольку окончательную отладку аппаратуры и других технических средств можно было осуществлять централизовано на специальной базе, без многократного выезда множества гражданских специалистов непосредственно в части, эксплуатирующие комплексы, как это имело место при вводе в строй «Системы-25».

По оценкам специалистов, создание передвижного комплекса позволяло организовать оборону объектов с меньшими затратами, чем использование для этих целей стационарных комплексов системы С-25.

При принятии решения о создании перевозимого комплекса учитывалось и то, что даже в условиях характерного для тех лет бурного прогресса радиоэлектроники необходимое радикальное сокращение массо-габаритных показателей аппаратуры не может быть достигнуто без некоторого снижения боевых возможностей оружия по сравнению с достигнутыми в С-25.

Поэтому было принято решение разрабатывать комплекс как одноканальный по цели, но для повышения вероятности выполнения боевой задачи новый комплекс задавался как трехканальный по ракете, то есть обеспечивающий возможность одновременного наведения на одну цель трех ракет.

Постановлением Совета Министров СССР от 20 ноября 1953 г № 2838- 1201 «О создании передвижной системы зенитного управляемого ракетного оружия для борьбы с авиацией противника» задавалось создание комплекса, предназначенного для поражения целей, летящих со скоростью до 1500 км/час на высотах от 3 до 20 км. Масса ракеты не должна была превышать две тонны. Дальность стрельбы Постановлением не указывалась. Как показали проведенные расчеты, стоимость обороны типовой цели при существовавших тогда ограничениях получалась минимальной при дальности стрельбы ракеты 30 км.

Головным разработчиком системы было определено КБ-1 Министерства среднего машиностроения, главным конструктором А.А. Расплетин. Для организации работ над новой системой в КБ-1 была организована тематическая лаборатория, которую возглавил Б.В. Бункин.

Одновременно из КБ-1 был выделен коллектив конструкторов, которому поручалось во вновь организованном ОКБ-2 разработать ракету для нового комплекса. Новое КБ возглавил П.Д. Грушин.

Успешному ходу работ способствовало широкое использование технических решений, отработанных в системе С-25. Еще до принятия Постановления 1953 г в инициативном порядке была начата разработка экспериментального макетного образца перевозимого комплекса.

При разработке «Системы-75» были еще раз проанализированы возможные варианты построения комплекса и радиолокационных средств станции наведения ракет. Применительно к одноканальному комплексу преимущества реализованной схемы радиолокаторов с линейным сканированием пространства были не столь очевидны. Использование узколучевых радиолокаторов, аналогичных принятым в американском комплексе «Найк-Аякс», позволило бы более полно использовать энергетический потенциал РЛС. Однако специалисты КБ-1 сохранили схему с линейным сканированием, уменьшив сектор сканирования пространства до ± 10° относительно направления на обстреливаемую цель, обеспечив достаточную точность определения координат цели и ракет в зонах нахождения целей и их поражения, возможность обстрела плотных групп целей. Этим была достигнута большая защищенность станции при работе в сложной помеховой обстановке по сравнению с применением узколучевого радиолокатора, что и подтвердилось в дальнейшем в ходе боевых действий во Вьетнаме.

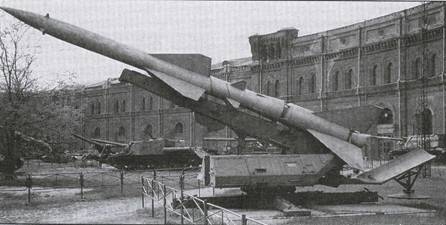

Пусковая установка СМ-63


При разработке СНР были использованы наработки, полученные на заключительной стадии работ по С-25, но не реализованные в этой системе. Для перевозимого комплекса были бы абсолютно неприемлемы применявшиеся в С-25 грандиозные вращающиеся антенны - «мельницы». Антенны новой СНР в процессе сканирования оставались неподвижными. Общая ориентация блока антенн в направлении на цель по азимуту и углу места обеспечивалось механическим приводом. Приемлемые габариты антенн достигались применением метал- ловоздушной линзы, рупорного облучателя с механическим сканированием. Переход на 6-сантиметровый диапазон позволил при уменьшении габаритов антенн сохранить точность определения координат.

Трехканальное исполнение контура наведения ракет обеспечивалось передачей команд на все ЗУР одной станцией наведения с использованием импульсно-временного кодирования через антенну с относительно узкой диаграммой направленности, смонтированной на блоке основных антенн.

Для применения в С-75 был разработан новый метод наведения ракет на цель - так называемый метод половинного спрямления. Траектория полета ракеты направлялась к промежуточной расчетной точке, расположенной между текущим положением цели и расчетной точкой встречи. Это позволяло существенно снизить потребные перегрузки ракеты при стрельбе по маневрирующей цели, сузить необходимый сектор обзора пространства станцией наведения ракет при одновременном сопровождении как цели, так и ЗУР.

Выбор основных технических решений по ракете, получившей обозначение В-750 изделие «1Д») во многом определялся обликом радиоэлектронной части комплекса. Применение узконаправленной антенны передачи команд на ракету, жестко связанной с блоком ориентируемых на цель основных антенн, определило применение наклонного старта ЗУР с разворачиваемых в сторону цели ПУ. Для осуществления такого старта требовалась высокая начальная тяговооруженность - отношение тяги к стартовой массе ракеты, что мог обеспечить только твердотопливный (по терминологии тех лет - пороховой) двигатель. При относительно длительном последующем полете к цели требовалось в десятки раз меньшее значение тяги и высокая экономичность двигателя по расходу топлива, что в те годы достигалось только в жидкостных ракетных двигателях.

Двухступенчатая схема ракеты с твердотопливным стартовым ускорителем и жидкостным двигателем на маршевой ступени, напрашивалась сама собой. Данная схема уже была реализована в американской ЗУР «Найк-Аякс» и в отечественной ракете «ШБ-32», разрабатывавшейся в КБ-1 в начале пятидесятых годов. В отличие от этих ракет, впервые в нашей стране для маршевой ступени ЗУР В-750 была использована нормальная аэродинамическая схема - рули располагались за крыльями. Использование нормальной схемы позволило реализовать более высокое аэродинамическое качество по сравнению со схемой «утка». Для этой схемы также не требовалось применять элероны - управление ракетой по крену достигалось дифференциальным отклонением рулей. Во избежание неприемлемого ухода осей бортовых гироприборов на стартовом участке потребовалось обеспечить стабилизацию по крену, для чего в одной из плоскостей пара консолей стабилизаторов оснащались элеронами. В передней части ракеты были установлены дестабилизаторы, увеличившие маневренность ЗУР и позволившие регулировать запас ее статической устойчивости в процессе доводки.

Для внесения «гармонии» в процесс управления ракетой при различных скоростях и высотах ее полета на ЗУР был установлен механизм изменения передаточного числа - МИПЧ, регулировавший угол отклонения рулей в зависимости от скоростного напора. Правда, представлявший собой многозвенную конструкцию со сложной кинематикой, МИПЧ требовал точной привязки к остальным элементам ракеты и комплектации ее приемником воздушного давления, ставшим в дальнейшим причиной ряда аварий ракеты.

В целом, ракета В-750 при практически одинаковой досягаемости по дальности и высоте была почти вдвое легче, чем ЗУР комплекса С-25, что определялось как комплектацией ее менее мощной боевой частью, так и использованием более совершенных технических решений.

Для маршевой ступени ракеты В-750 в ОКБ-2 A.M. Исаева и ОКБ-3 Д.Д. Севрука на конкурсной основе разрабатывались, соответственно, двигатели С2.711 с тягой 2,6 т и С3.20 с тягой 3,1 т.

Для начальной раскрутки турбонасосного агрегата в работавшем на двух компонентах топлива двигателе Севрука использовался пороховой стартер, а у Исаевского двигателя ТНА работал на горячем газе, выделявшемся при разложении изопропилнитрата (ОТ-155, инициирующая жидкость «И»).

По воспоминаниям разработчиков, несмотря на ряд преимуществ С3.20, для ракеты был выбран двигатель честно отвечавшего за свои «грехи» Исаева, в серийном производстве получивший обозначение - С5.711 /б, хотя использование этого двигателя потребовало размещения на ракете трех топливных баков: «Г» - для горючего ТГ-02, «О» - для окислителя АК-20Ф и «И» - для инициирующей жидкости ОТ-155. Время работы маршевого двигателя составляло около 25 секунд.

Первоначально для стартовой ступени в КБ-2 завода №81 под руководством И.И. Картукова разрабатывался двигатель ПРД-10, но для обеспечения его работоспособности в заданном температурном диапазоне требовалось использование четырех сменных сезонных вкладышей, изменявших критическое сечение сопла, что усложняло эксплуатацию. Поэтому в дальнейшем был создан и принят на вооружение ускоритель ПРД-18 с критическим сечением сопла, регулируемым продольным смещением центрального тела - так называемой «груши». Твердотопливный заряд из рецептуры НМФ- 2 разрабатывался в расположенном по- бл изости от подмосковных Люберец НИИ-125 коллективом во главе с Б.П. Жуковым. Для обеспечения малого времени работы (~3 с) требовалась большая поверхность горения, что определило исполнение заряда из 14 шашек.

Большая часть элементов бортовой аппаратуры ракеты, включая автопилот АП-75, аппаратуру радиоуправления и радиовизирования ФР-15Ю, разрабатывалась в КБ-1. Радиовзрыватель «Шмель» создавался в НИИ-504, боевая часть В-88 - в НИИ-6.

Опытная пусковая установка СМ-63 с переменным углом старта ракеты была спроектирована в ленинградском ЦКБ- 34 под руководством Главного конструктора Б.С. Коробова. Пусковая установка оснащалась разработанным в ЦНИИ-173 (в дальнейшем - ЦНИИАГ) электрическим синхронно-следящим приводом наведения. В устройстве наведения по углу места использовался секторный механизм. При отработке на полигоне Ржевка под Ленинградом и на подмосковном полигоне Фаустово было испытано несколько типов газоотбойных устройств, предотвращающих эрозию грунта при пусках ракет и повышавших устойчивость пусковой установки.

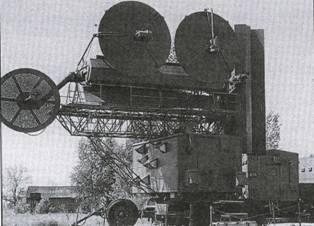

Станция наведения ракет "Системы-75"


В московском Государственном специальном конструкторском бюро (ГСКБ) для С-75 было разработано 9 агрегатов - транспортно-заряжающих машин ПР- 1 1 различных модификаций, предназначенных для транспортировки и хранения ЗУР в промежуточной и окончательной готовностях, заправки их окислителем и заряжания пусковых установок.

Изготовление антенн СНР было поручено подольскому заводу № 710, но из-за недостаточного качества изготовления их производство было передано на артиллерийский завод № 92 («Горьковский машиностроительный завод») и завод №23 в подмосковных Филях.

К маю 1954 г. был разработан эскизный (технический) проект системы С-75. Но вскоре возникли сомнения в его своевременной реализации. Электровакуумные приборы для 6-см диапазона еще только разрабатывались и осваивались промышленностью. Задерживалось и создание аппаратуры селекции движущихся целей. Для своевременного создания станции наведения ракет (СНР) Постановлением от 1 октября 1954 г. № 2070-964 было задано создание ее опытного образца с использованием магнетрона 10-сантиметрового диапазона (т.н. диапазона «В»), Заодно были уточнены требования по максимальной дальности - до 29 км и диапазону высот - от 3 до 22 км.

Опытный вариант подвижной СНР 10- см диапазона, изготовленный в КБ-1 без средств селекции движущихся целей и аппаратуры «электронного выстрела», в конце 1955 г. смонтировали на радиотехническом полигоне у подмосковного поселка Кратово, где с января по апрель 1956 г. велись отладочные работы по самолетам Ил-28 и МиГ-17. В мае 1956 г. было решено отправить СНР на площадку № 32 полигона Капустин Яр для проведения автономных испытаний ракеты, отработки замкнутого контура наведения на цель и предварительной оценки эффективности поражения цели.

Постановлением Правительства от 19 марта 1956 г. №336- 255 устанавливался срок представления батареи (зенитно-ракетно- го дивизиона) С-75 на Государственные испытания - 1 июля 1957 г.. Сверх плана пятилетки 1956… 1960 г.г. задавался выпуск 265 батарей С-75 и 7220 ракет В- 750.

Первый бросковый пуск ракеты В-750 (1Д) с натурным ускорителем и баками маршевой ступени, заполненными модельной жидкостью, был удачно проведен 26 апреля 1955 г. с нештатной ненаводи- мой пусковой установки. К концу 1956 г. пусками телеметрических ракет 1Д были завершены комплексные заводские испытания, в ходе которых использовались парашютные мишени с уголковыми отражателями.

После нескольких полетов над СССР высотных самолетов-разведчиков U-2 в августе 1 956 г. под руководством министра оборонной промышленности Д.Ф. - Устинова были рассмотрены возможные экстренные меры по усилению ПВО. Форсирование работ по созданию СНР 6- сантиметрового диапазона сочли нереальным из-за задержек с освоением соответствующих электровакуумных приборов. Работавший тогда в ракетостроении известный авиаконструктор П.В. Цы- бин предложил разместить средства С-25 на железнодорожных платформах, но это означало создание с нуля уже третьего комплекса, отличного как от С-25, так и от С-75. В итоге приняли предложение А.А. Расплетина о внедрении в серию упрощенного варианта С-75 с использованием освоенных приборов 10-сан- тиметрвого диапазона без аппаратуры селекции движущихся целей и электронного выстрела, который в дальнейшем получил обозначение СА-75 «Двина».

КБ-1 продолжало работу и по варианту комплекса с аппаратурой 6-сан- тиметрового (диапазона Н), который позднее приняли на вооружение как С-75 «Десна». Отметим, что обозначение С- 75 применяется и ко всему семейству комплексов СА-75, С-75, С-75М и др., созданных в несколько этапов и многие десятилетия одновременно находившихся в эксплуатации.

Официально принятое решение было утверждено Постановлением СМ СССР от 25 августа 1956 г. Опытный образец СНР СА-75 должен был быть поставлен на совместные испытания в апреле 1957 г., а для обеспечения ускоренного оснащения войск зенитно-ракетной техникой в 1957 г. предстояло выпустить средства для комплектования 40 батарей (зенитно-ракетных комплексов - в со временной терминологии) и 1200 ракет В-750.

Полигонные испытания опытного образца начались в августе 1957 г, хотя первый пуск по реальной цели провели даже несколько раньше, в январе того же года, «по оказии» сбив Ил-28, участвовавший в «генеральной репетиции» испытаний оснащенной специальным зарядом ЗУР комплекса С-25. Совмещение конструкторских (заводских) испытаний серийного комплекса с совместными (Государственными) позволило завершить весь объем испытаний 28 ноября, через 5 месяцев после поставки на полигон опытного образца ЗРК.

Комплекс СА-75 «Двина» с ракетой 1Д (В-750) был принят на вооружение ПВО страны и ПВО Сухопутных войск Постановлением ЦК КПСС и СМ СССР от 11 декабря 1957 г. №1382-638 и Приказом МО СССР №00102 1957 года. Несмотря на затянувшиеся почти до конца года испытания на полигоне, производственное задание 1957 г. было в значительной мере выполнено - удалось изготовить 30 из 40 заданных ЗРК и 621 из заказанных 1200 ракет.

В январе 1957 г. на площадке № 60 полигона Капустин Яр началось создание стыковочной базы, где поступавшие с заводов поэлементно ЗРК комплектовались, настраивались в условиях реальной работы и окончательно сдавались военным - с августа там же комплектовались дивизионы строевых войсковых частей.

Несмотря на принятие комплекса СА- 75 на вооружение, при испытаниях выявились его существенные недостатки. В частности, при полете цели на малой высоте на угломестном экране возникала вторая (паразитная) отметка, затруднявшая наведение ЗУР, в особенности в автоматическом режиме. При переключении масштаба дальности на экранах индикаторов происходил спад напряжения, что часто приводило к потере сопровождения. Сильный шум в кабинах быстро утомлял операторов. Большая зона падения стартовых ускорителей, расположенная на удалении от 2 до 5,4 км от пусковой установки, ограничивала выбор позиций. При регламентных работах требовалось вскрытие всех лючков на ракете. Радиовзрыватель «Шмель» имел малую помехозащищенность.

Но в целом, выявленные недостатки не носили решающего значения, и с 1958 г. комплексы СА-75 в массовом количестве поставлялись Заказчику и вскоре стали основным оружием Войск ПВО страны.

За создание С-75 Б.В. Бункину и П.Д. Грушину было присвоено звание Героя Социалистического Труда, многие разработчики были удостоены Ленинской премии, а ОКБ-2 было награждено орденом Ленина.
