«Мираж-Бальзак» фирмы «Дассо» – одноместный экспериментальный самолет вертикального взлета и посадки- Франция, 1963 г.

История создания. Работа над самолетом «Бальзак» в кооперации с предприятиями «Сюд авиасьон» была начата в 1960 г. Программа разработки была разделена на два основных этапа. Первый из них охватывал проектирование, строительство и экспериментальные исследования опытного образца самолета «Мираж» III 001, предназначавшегося для приобретения опыта пилотирования самолетов ВВП с отдельной подъемной двигательной установкой. Так как при разработке самолета не требовалось обеспечения максимальной скорости полета, была применена тяговая двигательная установка, позволяющая осуществлять взлет, полет и посадку и с дозвуковой скоростью. Опытный образец под названием «Мираж III-Бальзак» был испытан на привязи 13.10.1962 г., а его облет по полной программе (вертикальный взлет, горизонтальный полет и вертикальная посадка) был выполнен в марте 1963 г. На этом самолете был осуществлен довольно широкий круг полетных исследований, которые в 1964 г. были прерваны аварией. После ремонта самолета исследования продолжались. Они закончились в 1965 г. на 125-м полете катастрофой, во время которой «Бальзак» был полностью уничтожен. Эта катастрофа была вызвана потерей поперечной устойчивости во время посадки самолета.

Новый опытный образец боевого самолета с большими габаритами и массой и с другой двигательной установкой получил сначала обозначение «Мираж» III-V, а затем-«Мираж» V.

Описание самолета. Опытный образец «Бальзак» создавался главным образом для проведения летных испытаний тяговой двигательной установки и системы управления, используемой во время вертикального взлета и посадки, а также для исследования переходных режимов и горизонтального полета при малых скоростях. Истребитель-бомбардировщик «Мираж» III-V предназначался для разведки и нанесения ядерного удара по территории противника с высоты порядка 150 м при полете со сверхзвуковой скоростью. Необходимость выполнения двух столь разнородных задач предопределила габариты, взлетную массу и оборудование самолета. С целью более быстрого решения проблемы вертикального взлета и посадки при разработке нового самолета был использован планер существующего самолета «Мираж», оснащенный соответствующей двигательной установкой и системой управления, необходимой для выполнения различных стадий полета.

Самолет «Бальзак» является модификацией опытного самолета-истребителя «Мираж» III 001 с дополнительно установленными турбореактивными двигателями вертикальной тяги. Эти двигатели расположены в центральной части фюзеляжа, в том месте, которое предназначалось в самолете «Мираж» III 001 для топливных баков. По своему внешнему виду самолет отличается от «Миража» III лишь жа- люзями, которые закрывают воздухозаборники и сопла подъемных двигателей. Система шасси осталась без изменений. Однако в самолете «Бальзак» отказались от убирания шасси и применили (на главных стойках) спаренные колеса. Стойку переднего шасси значительно удлинили, а стойки главного шасси усилили дополнительными раскосами. Из-за неэффективности аэродинамического управления при полетах на малых скоростях использована реактивная система управления, работающая на сжатом воздухе. Воздух подается от компрессоров подъемных двигателей и по специальным трубопроводам поступает к 10 соплам, которые располагаются в передней и задней частях фюзеляжа (управление по тангажу), в консолях крыла (управление по крену) и по обеим сторонам киля (управление по курсу).

Двигательная установка. На самолете применена силовая установка с восемью подъемными и одним тяговым (маршевым) двигателями. В самолете «Бальзак» применены подъемные двигатели RB.108 фирмы «Роллс-Ройс» общей тягой 70,61 кН (7200 кГ), установленные вертикально соплами вниз. Рядом с ними в фюзеляже размещены топливные баки емкостью 1600 л, что обеспечивает зависание в течение 12 мин или 20-минутный поступательный полет (при вертикальном взлете и посадке). В крейсерском режиме полета используется маршевый турбореактивный двигатель «Орфей» фирмы «Бристоль-Сиддли» тягой 21,57 кг (2200 кГ).


Летно-технические данные

Размах крыла, м 7,58

Длина, м 12,80

Высота, м 4,25

Площадь несущей поверхности, м2 29,00

Масса пустого самолета, кг 4835

Номинальная взлетная масса, кг 6100

Емкость внутренних топливных баков, л 1600

Удельная нагрузка на крыло, кг/м2 210

Отношение массы самолета к тяге маршевого двигателя, кг/даН 2,82

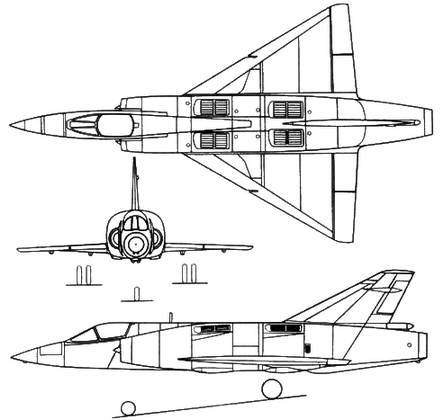

Рис. 2.113. Проекции одноместного экспериментального самолета ВВП «Мираж-Бальзак».
