М -50- стратегический трехместный бомбардировщик конструкции В.М. Мясищева-СССР, 1960 г.


Рис. 2.103. Стратегический бомбардировщик М-50 на аэродроме (а) и в полете в сопровождении истребителя МиГ-21 (б).


История создания. В середине 50-х годов конструкторское бюро, возглавляемое В. М. Мяси- щевым, приступило к разработке сверхзвукового тяжелого бомбардировщика дальнего действия. Предшественником М-50 был околозвуковой самолет, выпускавшийся в двух модификациях, известных под обозначениями 103-М и 201-М (семь мировых рекордов скорости-1028,66 км/ч в полете по замкнутому 1000-км маршруту с грузом 1000-25 000 кг и высоты-15 317 м с грузом 10000 кг; пять рекордов высоты-13 121 м с грузом 35 000-55 000 кг). Облет последней модификации-201-М-был совершен в 1955 г.

От своих предшественников М-50 заимствовал характерные очертания, внушительные размеры, большие грузоподъемность и дальность. Бомбардировщик предназначался для нанесения ударов по стратегически важным объектам в глубине территории противника.

В процессе создания самолета были решены проблемы, связанные с герметизацией больших объемов крыла и фюзеляжа, изготовлением крупногабаритных прессованных панелей и секций планера, разработкой термостойких материалов, проведением необходимых аэродинамических исследований. Большое внимание в процессе разработки самолета уделялось созданию надежной и удобной в эксплуатации и обслуживании системы управления. Всего были выпущены два опытных образца самолета, различавшихся габаритными размерами, летно-техниче- скими показателями и незначительно внешним видом. Облет самолета состоялся в 1960 г., а официальный его показ был осуществлен на воздушном параде в Тушино в августе 1961 г. В серийное производство запущен не был в связи с изменением тактико-технических требований к самолету.

Описание самолета. М-50 выполнен по классической схеме с треугольным высокорасположенным крылом и стреловидным хвостовым оперением. Крыло самолета -много лонжерон- ной конструкции с отрицательным поперечным V и относительной толщиной профиля (типа ЦАГИ) около 3,5%-имеет угол стреловидности по передней кромке 55° в корневых частях и 48° в концевых. Передняя кромка крыла прямолинейная с изломом в месте изменения стреловидности; задняя – острая, прямолинейная. Крыло оборудовано выдвижными щелевыми закрылками, расположенными на внутренних частях консолей крыла, и элеронами. На верхней поверхности крыла установлены аэродинамические гребни, являющиеся как бы продолжением пилонов двух соответствующих двигательных гондол. Остальные два двигателя располагаются в гондолах, закрепленных на торцевых концах крыла. Такое расположение четырех двигателей позволило, с одной стороны, получить аэродинамически «чистое» крыло, обладающее более высокими характеристиками, и, разгрузив его, соответственно уменьшить массу. С другой стороны, использованная компоновка дала возможность применить более эффективные лобовые воздухозаборники.

Круглого сечения фюзеляж с большим миделевым сечением выполнен в соответствии с правилом площадей. В носовой части, имеющей оживальную форму, расположены аппаратура РЛС, кабина экипажа, оборудованная катапультируемыми сиденьями класса 0-0, и отсек оборудования. Фонарь кабины снабжен передним остеклением из двойных наклонных плит закаленного стекла и боковыми иллюминаторами. В центральной части фюзеляжа размещаются ниши уборки основных стоек шасси, бомбовый отсек и топливные кессон-баки. Бомбовый отсек длиной более 10 м закрывается створками. В верхней части фюзеляжа расположен центроплан с болтовым креплением консолей крыла. К хвостовой части фюзеляжа крепятся поворотный киль и управляемый стабилизатор.

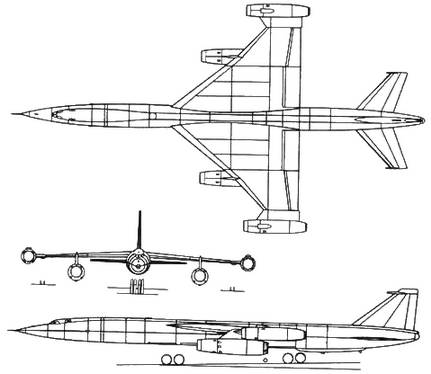

Рис. 2.104. Проекции трехместного стратегического бомбардировщика М-50.


Шасси самолета-велосипедного типа, с главными стойками, убираемыми в фюзеляж (передняя вперед, задняя назад), и поддерживающими, которые убираются в специальные ниши, расположенные в концевых сечениях крыла рядом с гондолами внешних двигателей. Главные стойки оборудованы 8-колесными тележками с пневматиками высокого давления, поддерживающие – спаренными колесами.

В конструкции самолета широко использованы алюминиевые и титановые сплавы.

Двигательная установка. Самолет М-50 имеет 4 турбореактивных двигателя с форсажными камерами. Двигатели размещаются в индивидуальных гондолах. Воздухозаборники-лобовые, сверхзвуковые, нерегулируемые. Выходные сопла двигателей регулируемые, эжекторного типа. Топливо размещается в фюзеляжных и крыльевых кессон-баках.
