«Тэлон» Т-38 фирмы «Нортроп»-двухместный учебно-тренировочный самолет-США, 1959 г.

Рис. 2.92. Учебно-тренировочный самолет Т-38А.


История создания. В 1955 г. фирма «Нортроп» приступила к эскизному проектированию истребителя N-156, однако в связи с объявленным ВВС США конкурсом на разработку сверхзвукового учебно-тренировочного самолета и победой в этом конкурсе фирмы «Нортроп» было отдано предпочтение работам над тренировочной модификацией N-156T. В декабре 1956 г. был получен официальный заказ на строительство трех опытных образцов самолета в рамках системы оружия SS-420L. В июне 1958 г. этот заказ был изменен; речь в нем шла уже о строительстве семи опытных самолетов YT-38. После проведения необходимых дополнительных работ был создан самолет «Тэлон» с армейским обозначением Т-38. Его облет был осуществлен 10 апреля 1959 г. В мае 1960 г. был облетан первый серийный самолет T-38A, а 17 марта 1961 г. первые самолеты поступили на вооружение учебных военно-воздушных подразделений. Первоначально было заказано 744 самолета, однако в конечном итоге к январю 1972 г. их было выпущено 1187 шт. В 1958 г. на базе учебно-тренировочного самолета фирма возобновила разработку истребителя, который с обозначением N-156F (измененным впоследствии на F-5) был облетан 30 июля 1959 г.

Описание самолета. Т-38 представляет собой построенный по классической схеме низкоплан с прямым трапециевидным крылом относительной толщины 4,8% и положительным углом стреловидности передней кромки 24°. Задняя кромка имеет небольшую отрицательную стреловидность. Коэффициент сужения крыла более 2. Крыло-моноблок оснащено элеронами и щелевыми закрылками, отклоняемыми электроприводом в диапазоне 0-44° и блокируемыми в произвольном положении.

Удлиненный фюзеляж выполнен в соответствии с правилом площадей. Контур его плоской нижней части образован тремя дугами. Плоская форма фюзеляжа во взаимодействии с крылом способствует созданию подъемной силы. В передней части фюзеляжа расположены отсек оборудования и кабина экипажа с местами друг за другом. Трехсекционный фонарь кабины состоит из открываемой вверх-вперед передней и вверх-назад средней и задней частей. В центральной части фюзеляжа располагаются топливные баки и два двигателя, расположенные рядом в горизонтальной плоскости. Небольшая длина двигателей позволила применить скошенную линию разъема центральной и хвостовой частей фюзеляжа. На хвостовой части установлен лишь управляемый стабилизатор. Классическое вертикальное оперение с небольшим рулем направления и дефлектором на конце киля крепится с помощью двух узлов к силовым шпангоутам центральной части фюзеляжа. На нижней поверхности этой части фюзеляжа размещены два тормозных щитка, которые могут отклоняться с помощью гидропривода в диапазоне 0-50°. В системе управления использованы бустеры и автоматы загрузки командных рычагов, работающие в зависимости от скорости полета и угла отклонения ручки управления и педалей. Передаточное отношение от органов управления к рулям меняется в зависимости от положения шасси. В канале тангажа применен демпфер низкочастотных продольных апериодических и периодических колебаний. Шасси – трехстоечное, с одинарными колесами и пневматиками высокого давления. Передняя стойка убирается вперед, а главные-в крыло, вдоль размаха. При этом стойки убираются в консоли крыла, а колеса-в нижнюю часть фюзеляжа. Самолет не имеет вооружения.

Двигательная установка. Первые два опытных образца были оснащены двумя турбореактивными двигателями YJ58-GE-1 фирмы «Дженерал электрик» с форсажными камерами. На последующих опытных экземплярах и серийных самолетах устанавливались двигатели J85-GE-5 тягой 11,12 кН (1134 кГ) без форсирования и 17,12 кН (1746 кГ) с форсированием. Воздухозаборники – боковые, дозвуковые, нерегулируемые, с выдвинутой вперед верхней кромкой. Каждый из двух топливных баков, расположенных в центральной части фюзеляжа, питает, как правило, свой двигатель, однако при необходимости имеется возможность подсоединения любого бака к любому двигателю. Система питания обеспечивает работу двигателей при пикировании или «горке» под углом 90°, в планирующем полете с углом скольжения до 25°, а также, с некоторыми ограничениями, в перевернутом полете.

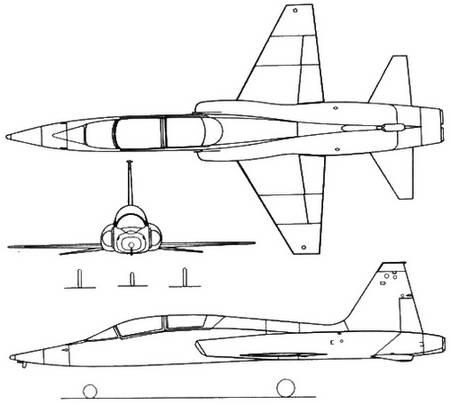

Рис. 2.93. Проекции учебно-тренировочного самолета «Тэлон» Т-38.


Летно-технические данные

Размах крыла, м 7,70

Длина, м 14,13

Высота, м 3,92

Площадь несущей поверхности, м 15,79

Масса пустого самолета, кг 3475

Максимальная взлетная масса, кг 5485

Максимальная посадочная масса, кг 5485

Емкость внутренних топливных баков, л 2206

Максимальная удельная нагрузка на крыло, кг/м2 347

Максимальное отношение массы самолета к форсажной тяге, кг/даН 1,60

Максимальное число Маха 1,23

Максимальная скорость на высоте 11000 м, км/ч 1306

Полетная скорость на высоте 11000 м, км/ч 935

Вертикальная скорость, м/с 152

Практический потолок, м 16 335

Перегоночная дальность, км 1815

Длина разбега, м 756

Взлетная дистанция при максимальной массе, м 1128

Длина пробега, м 930

Посадочная дистанция при максимальной массе, м 1372
