«Виджилент» А-5 фирмы «Норт Америкен» – двухместный самолет-разведчик палубной авиации-США, 1958 г.

Рис. 2.88. Самолет-разведчик «Виджилент» RA-5C во время посадки на пулубу авианосца.


История создания. В 1955 г. ВМС США объявили конкурс на разработку боевого самолета, пригодного для эксплуатации с тяжелых авианосцев типа «Форрестол» и «Энтерпрайз» и способного выполнять задания с использованием ядерного оружия на сверхзвуковых скоростях полета независимо от погодных условий. В этом конкурсе победу одержала фирма «Норт Америкен», которая 29.06.1956 г. получила заказ на строительство опытных образцов с обозначением YA3J-1 и подготовку к запуску самолета в серийное производство. Облет первого опытного образца самолета, названного «Виджилент», был осуществлен 31.08.1958 г. После летных испытаний командование ВМС США в январе 1959 г. заключило с фирмой контракт на строительство 55 самолетов A3J-1.

Облет серийного образца был совершен в 1960 г., а первые самолеты поступили в воинские подразделения 16.06.1961 г. В декабре 1960 г., после полета на установление рекорда высоты с грузом 1000 кг, новый самолет был признан самой совершенной машиной этого типа, и командование ВМС США срочно приступило к перевооружению им нескольких авианосцев. В 1960-1961 гг. несколько рекордов скорости установил новый самолет-«Фантом» II. Проведенная сравнительная оценка оказалась в пользу второго самолета, который продемонстрировал большую универсальность и более высокую скорость на малых высотах. В результате этого было выпущено лишь небольшое число серийных самолетов «Виджилент» всего трех модификаций. В связи с унификацией системы обозначений самолетов США в 1962 г. самолет A3J был переименован на А-5.

За все время создания самолета были разработаны и запущены в производство следующие модификации:

– штурмовик-бомбардировщик А-5А (ранее обозначался A3J-1; до 1963 г. было изготовлено 2 опытных образца и 57 серийных самолетов) и А-5В (A3J-2, 29.04.1962 г., 20 самолетов);

– разведчик RA-5C (A3J-3P; облет опытного образца YA-5C состоялся 29.04.1962 г., серийного самолета-30.06.1962 г.; всего изготовлено 6 опытных образцов и 71 серийный самолет).

Изменившиеся взгляды военных и отказ от палубных стратегических самолетов привели к тому, что модификацию А-5 стали приспосабливать к выполнению задачи дальнего проникновения. Все самолеты модификации А-5 А и А-5В до января 1968 г. были переоборудованы в самолеты-разведчики RA-5C. Стоимость самолета первой серии А-5А составляла 9 млн. долл. и была связана с затратами на разработку опытного образца. В 1963 г. стоимость самолета была снижена до 6 млн. долл. В общей сложности в 1960-1971 гг. было выпущено 156 самолетов.

Описание самолета. Двухместный, двухдвигательный самолет А-5 представляет собой обычной схемы высокоплан с управляемым стабилизатором и однокилевым цельноповоротным вертикальным оперением. Профиль крыла имеет относительную толщину около 5% (некоторые источники указывают величину 3,5%), а угол стреловидности передней кромки равен 35°30'. В целях уменьшения площади, занимаемой самолетом на стоянке, концевые части крыла могут складываться вверх (при помощи гидропривода), а верхняя часть киля-отклоняться вбок. Каждая консоль крыла оснащена трехсекционными носовыми щитками, размещаемыми по всему размаху, и закрылками, занимающими в модификации А-5А 2/3, а в модификациях В и С всю длину неподвижных частей крыла. В модификациях В и С применен сдув пограничного слоя с крыла и с закрылков.

Управление самолетом осуществляется с помощью интерцепторов, управляемого дифференциального стабилизатора и цельноповоротного киля. При поперечном управлении одновременно отклоняются интерцепторы и плоскости стабилизатора. Трехсекционные интерцепторы щелевого типа работают таким образом, что корневые и центральные секции направляют воздушный поток выше закрылков, а концевые секции-под концевые части крыла (А-5А) или концевые секции закрылков (А-5В/С). В системе используются необратимые гидроусилители.

Трехстоечное шасси убирается в фюзеляж (главные стойки-в ниши под воздушными каналами заборников). Переднее колесо-управляемое, колеса главных стоек оснащены многодисковыми тормозами. Перед передней стойкой находится тормозной щиток (по всей ширине фюзеляжа). В задней части фюзеляжа располагается крюк для посадки на авианосец. Кабина с местами экипажа, расположенными друг за другом, оснащена катапультируемыми сиденьями класса 0-0 с ракетными ускорителями и стабилизирующими парашютами. Лобовое стекло с небольшим углом наклона выполнено из пуленепробиваемой, монолитной плиты (кварцевое стекло) длиной 1165 мм, шириной 740 мм и высотой 457 мм. Фонарь кабин пилота и штурмана открывается вверх-назад, причем остекление кабины штурмана состоит лишь из небольших иллюминаторов для наблюдений по сторонам.

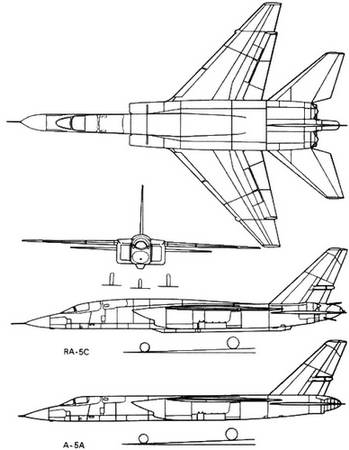

Рис. 2.89. Проекции самолета «Виджилент» в модификациях А-5 и RA-5C.


Двигательная установка. На опытных образцах и первых серийных самолетах использовались турбореактивные двигатели J79-GE-2 фирмы «Дженерал электрик» тягой по 46,58 кН (4750 кГ) без форсирования и 66,68 кН (6800 кГ) с форсированием. Остальные самолеты модификаций АиВ оснащались двигателями J79-GE-8 тягой соответственно 48,49 кН (4945 кГ) и 75,61 кН (7710 кГ). На самолетах модификации RA-5C устанавливались двигатели J79-GE-10 тягой соответственно 52,91 кН (5395 кГ) и 79,63 кН (8120 кГ). Воздухозаборники двигателей выдвинуты вперед относительно корневых частей крыла. Они имеют прямоугольное поперечное сечение с выдвинутой вперед острой верхней входной кромкой, которая вместе с находящимся внутри воздухозаборника подвижным клином выполняет функцию генератора системы скачков уплотнения. Угол при вершине клина изменяется автоматически, обеспечивая заданный расход воздуха и дозвуковой поток на входе в компрессор. Самолет имеет две независимые системы подачи топлива: одна предназначается для питания двигателей, а другая – форсажных камер. У самолета модификации А-5А топливо располагается в крыльевых кессон-баках и трех фюзеляжных баках (между воздухозаборниками, над бомбовым отсеком и над двигателями). В модификациях В и С благодаря увеличению строительной высоты фюзеляжа за кабинами экипажа увеличена емкость переднего бака. На самолете А-5С (при использовании его для выполнения чисто разведывательных заданий) в бомбовом отсеке можно дополнительно разместить 2-3 топливных бака, а также подвесить на подкрыльных пилонах (вместо вооружения) 4 бака емкостью по 1415 л. Баки заправляются под давлением через одну горловину, расположенную снизу в передней части фюзеляжа. Самолет имеет оборудование для дозаправки топливом во время полета. Топливоприемник находится в фюзеляже с левой стороны кабины пилота.

Специальное оборудование самолета RA-5C.

В модификациях АиВ основным вооружением является водородная бомба, находящаяся в бомбовом отсеке, оборудованном четырьмя узлами подвески. На трех из них могут закрепляться топливные баки, опоражниваемые на начальном этапе полета и сбрасываемые вместе с бомбой при помощи порохового выбрасывателя. В модификации RA-5C вместо бомбоотсека в нижней части фюзеляжа устроен специальный контейнер с фотографическим оборудованием. В этом контейнере находятся фотоаппараты, РЛС бокового обзора (SLAR) и блоки электронного противодействия. В передней части контейнера находятся камеры с нормальным углом зрения, направленным вперед-вниз. За ними (в зависимости от задания) может быть размещена панорамная камера для съемки с малых высот или камера, позволяющая выполнять четкие снимки с высоты более 20 000 м. Фотокамеры обоих типов имеют два объектива с полем зрения 180° и вращающуюся двойную призму. Перемещение фотопленки осуществляется синхронно со скоростью вращения призм, соответствующей скорости самолета. Камеры помещаются на гиростабилизированной платформе, что обеспечивает высокое качество съемки.


Летно-технические данные RA-5C

Размах крыла, м 16,15

Длина, м 23,11

Высота, м 5,92

Площадь несущей поверхности, м2 71,44

Масса пустого самолета, кг 18552

Взлетная масса (ном./макс.), кг 30300/36285

Емкость топливных баков (внут./внешн.), л 13625/6056

Удельная нагрузка на крыло (ном./макс.), кг/м2 424/508

Отношение массы самолета (ном./макс.) к тяге при форсировании, кг/даН 1,91/2,27

Максимальное число Маха 2,1

Максимальная скорость на высоте 12000 м, км/ч 2230

Максимальная скорость у земли, км/ч 1017

Практический потолок, м 20400

Максимальная дальность, км 4800

Радиус действия, км 1600
