«Хастлер» В-58 фирмы «Конвэр»-трехместный дальний бомбардировщик – США, 1956 г.

Рис. 2.74. Бомбардировщик «Хастлер» В-58А.


История создания. В октябре 1946 г. фирма получила от ВВС США заказ на проведение теоретических исследований дозвукового бомбардировщика дальнего проникновения. Было проанализировано около 10 000 вариантов, из которых в 1948 г. остановились на варианте восьмидвигательного (4 турбореактивных и 4 турбовинтовых) самолета, получившего обозначение ХВ-55. Однако в 1949 г. эта программа была аннулирована, и фирма получила новое предложение по продолжению исследований тяжелого сверхзвукового самолета. В 1950-1953 гг. был разработан ряд проектов самолетов-сначала двухдвигательных, а затем и четырехдвигательных. В 1953 г. была выбрана схема самолета в соответствии с правилом площадей, а окончательный вариант компоновочной схемы самолета с двигателями в индивидуальных гондолах, устанавливаемых на пилонах под крылом, был принят в августе 1954 г. Первый контракт содержал заказ на изготовление 30 самолетов для стендовых и летных исследований. Им были присвоены обозначения ХВ-58 и В-58.

Строительство первого опытного образца было завершено в августе 1956 г., его облет состоялся 11 ноября, а в полете 30 декабря была превышена скорость звука. 29.06.1957 г. была достигнута скорость М = 2. Испытания первого серийного самолета В-58А были проведены в сентябре 1959 г., а уже 1 декабря самолеты этого типа начали поступать в военно-воздушные подразделения. Из 86 изготовленных самолетов В-58А 8 были переоборудованы в учебно-боевые ТВ-58А (облет 10.05.1960 г.), а один (В-58А) был приспособлен для исследований двигателя J79-GE-3 в подвешиваемой под фюзеляжем гондоле. Учебно-боевая модификация ТВ-58А отличается от боевой лишь конструкцией кабины экипажа, в которой имеются основная и дублирующая системы управления и дополнительное сиденье для стажера. Часть самолетов В-58 переоборудована в самолеты- разведчики RB-58A с более высоким потолком; они оснащены фотоаппаратами и телевизионными прицелами. В общей сложности построено 116 самолетов. Производство было прекращено 26.10.1962 г. Причиной этого решения были частые катастрофы, вызванные пожарами и авариями. Пять катастроф произошло во время летных испытаний в период с 1956 по 1959 г., последняя-на Парижском авиационном салоне в 1961 г. На разработку самолета было затрачено 9 340 000 чел.-ч, а вся программа стоила 2,3 млрд. долл.; это означает, что реальная стоимость одного самолета достигает 20 млн. долл., хотя официальная цена сначала составляла 8 млн. долл. и возросла (по мере усовершенствования самолета и свертывания производства) до 14 млн. долл.

На самолете В-58 было установлено несколько мировых рекордов.

Описание самолета. Бомбардировщик В-58 фирмы «Конвэр» представляет собой построенный по схеме «бесхвостка» среднеплан с треугольным крылом, со стреловидностью по передней кромке 60° и относительной толщиной профиля 4%. Крыло имеет коническую крутку на 15% носка, уменьшающую лобовое сопротивление в диапазоне скоростей М = 0,8-1,3. Фюзеляж спроектирован в соответствии с правилом площадей. В результате этого его форма в области крыла приобретает характерное сужение, причем минимальный диаметр в этой области составляет около 1,5 м. В носовой части фюзеляжа находятся друг за другом три индивидуальные кабины экипажа (пилот, штурман и оператор электронных устройств), каждая из которых оснащена спасательными капсулами.

Фонарь кабины (открываемый вверх-назад) с передним остеклением образует обтекаемый контур, почти не нарушающий геометрические обводы фюзеляжа, однако не обеспечивает видимость сзади. Система аэродинамического управления состоит из односекционных элевонов и классического вертикального оперения с рулем направления. Управление рулями происходит с помощью необратимых гидроусилителей; самолет оборудован автоматической системой балансировки при изменении скорости полета (система была испытана в 1956 г. на самолете «Скорпион» F-89F). Вертикальное оперение по аналогии с оперением самолета F-102 имеет над рулем направления небольшой дефлектор, выполняющий роль стабилизатора воздушного потока. Под рулем направления расположен контейнер тормозного парашюта.

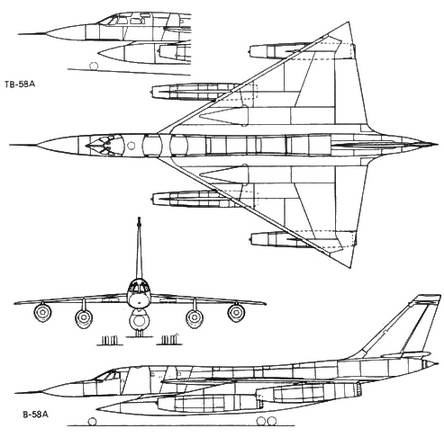

Рис. 2.75. Проекции бомбардировщика «Хастлер» В-58.


Характерной чертой самолета В-58 является его высокое шасси, обеспечивающее взлет и особенно посадку при больших углах атаки. Необходимость применения удлиненных стоек шасси была обусловлена расположением двигательных гондол под консолями крыла и контейнера с вооружением под фюзеляжем. Ввиду принятой трехстоечной схемы шасси и малого диаметра фюзеляжа главные стойки крепятся в корневых частях крыла. Небольшая строительная высота крыла обусловила применение восьмиколесных тележек с колесами малого диаметра. Главные стойки шасси убираются вперед при одновременном изменении положения тележек относительно стойки на 90°. Передняя стойка со спаренными колесами (складывающаяся для уменьшения объема) убирается назад, в нишу, расположенную под кабиной пилота.

Самолет В-58 является первым американским сверхзвуковым самолетом, у которого нашло широкое применение склеивание элементов конструкции, главным образом обшивки. Около 15% поверхности обшивки выполнено из листов нержавеющей стали (пайка) – преимущественно обшивка хвостовых частей двигательных гондол, пилонов и нижних частей крыла, более всего подвергающихся воздействию выхлопных газов двигателей. Остальная часть обшивки выполнена из дюралевых листов толщиной 0,25-1,0 мм, приклееных к сотовому заполнителю. Благодаря использованию слоистых панелей с заполнителем относительная масса плане-

pa самолета снижена до ~ 16% ( ~ 25% у самолетов, изготовляемых обычными методами).

Самолет оборудован автоматической навигационно-бомбардировочной системой, в состав которой входят поисковый радиолокатор, до- плеровская РЛС, инерциальная навигационная подсистема и бортовой вычислитель.

Двигательная установка. На начальной стадии разработки самолета предусматривалось использование сдвоенных крыльевых двигательных гондол, однако поперечные сечения такого самолета не удовлетворяли правилу площадей. Поэтому в конце 1954 г. было принято решение размещать двигатели в индивидуальных подкрыльных гондолах, устанавливаемых на выдвинутых вперед пилонах. Благодаря этому удалось получить компоновку самолета, почти идеально соответствующую правилу площадей, так что В-58 стал первым самолетом с треугольным крылом, у которого двигатели располагались на пилонах. В первых нескольких опытных образцах использовались турбореактивные двигатели J79-GE-1 фирмы «Дженерал электрик», которые в 1960 г. были заменены на J79-GE-5A. На боевых самолетах В-58А устанавливались двигатели J79-GE-5B тягой 44,52 кН (4540 кГ) без форсирования и 69,38 кН (7075 кГ) с форсированием. Запуск двигателей осуществляется с помощью пневмостартеров. Топливная система состоит из баков, расположенных в центральной части фюзеляжа, и крыльевых кессон-баков общей емкостью 56 780 л. Самолет оборудован системой дозаправки в воздухе.

Вооружение. В соответствии с правилом площадей центральная часть самолета имеет уменьшенный диаметр. В связи с этим в фюзеляже размещены лишь топливные баки, а бомбовые отсеки вынесены за контур фюзеляжа. Бомбардировщик В-58 является единственным военным самолетом, у которого весь боевой груз размещается в специальном подфюзеляжном контейнере грузоподъемностью 5000 кг. В этом контейнере могут размещаться 1-5 ядерных бомб, 5-10 обычных бомб и ракеты класса воздух-земля «Хаунд дог», специально переоборудованные для этого самолета. Стационарное вооружение самолета состоит из шестиствольной пушки М-61 калибра 20 мм, расположенной в хвостовой части фюзеляжа.

Кроме того, самолет предполагалось оснащать диверсионными ракетами, предназначаемыми для отвлечения на себя ракет ПВО класса земля-воздух (аналогичными ракетами типа «Куэль» оснащались бомбардировщики В-52). Подвесной контейнер вооружения может быть заменен подвесным топливным баком или баком-контейнером, в одной части которого находится топливо, а в другой – боевая нагрузка.


Летно-технические данные

Размах крыла, м 17,32

Длина, м 29,49

Высота, м 9,53

Площадь несущей поверхности, м2 143,25

Масса пустого самолета, кг 33650

Взлетная масса (ном./макс.), кг 68000/75000

Грузоподъемность, кг 5000

Емкость внутренних топливных баков, л 56780

Удельная нагрузка на крыло (ном./макс.), кг/м2 475/524

Отношение массы самолета (ном./макс.) к тяге при форсировании, кг/даН 2,45/2,70

Максимальная скорость на высоте 16765 м, км/ч 2228

Максимальная скорость у земли, км/ч 1127

Крейсерская скорость с подвесным контейнером, км/ч 955

Потолок (практ./макс.), м 18300/21000

Дальность (ном./перегоночная), км 3860/7000

Радиус действия, км 2600
