«Ледюк» 022 – одноместный истребитель-перехватчик – Франция, 1956 г»

Рис. 2.72. Крепление опытного самолета «Ледюк» 021-02 на самолете-носителе «Лангедок».


История создания. Р. Ледюк свои первые работы над прямоточными воздушно-реактивными двигателями начал еще в 1929 г., а первый опытный самолет сконструировал в 1937 г. Однако строительство первого опытного образца «Ледюк» 010-01 было завершено лишь в 1945 г. Первый планерный полет был осуществлен 19.11.1946 г., а испытания самолета с работающим двигателем-21.04.1949 г. «Ледюк» 010 был первым пилотируемым летательным аппаратом с прямоточным воздушно-реактивным двигателем, реализованным в соответствии с идеей так называемого моноблочного самолета, в котором силовая установка является не отдельным узлом, а частью конструкции планера. Этот самолет во время полета на высоте 11000 м достиг скорости 808 км/ч при тяге двигателя, составляющей лишь половину расчетной. В марте 1950 г. был построен второй опытный экземпляр 010-02. Зимой 1951/52 г. оба опытных образца разбились при летных испытаниях. В феврале 1951 г. был построен третий опытный образец-016, дополнительно оснащенный двумя турбореактивными двигателями «Марбор» фирмы «Тюрбомека» тягой 2,94 кН (300 кГ), которые устанавливались на концах крыла. Однако управление тремя двигателями оказалось весьма сложным, а самостоятельный старт самолета-очень трудным.

Опытный самолет, у которого вместо дополнительных двигателей на концах крыла были топливные баки, получил обозначение 020. Он подвергался исследованиям до января 1954 г., после чего был передан в музей. В начале 1953 г. был построен четвертый самолет этой серии (обозначенный 021-01), а год спустя – пятый (021-02). Летные испытания этих самолетов с работающими ПВРД были проведены соответственно 7.08.1953 и 1.03.1954 г. После окончания первого этапа летных испытаний на самолете 021-01 внутри ПВРД был установлен турбореактивный двигатель «Марбор» II тягой 3,73 кН (380 кГ). Он должен был обеспечивать необходимую тягу во время взлета, посадки и на переходных режимах полета. Все эти дозвуковые самолеты строились в виде среднепланов с прямым крылом, имели скорость до М = 0,85 и стартовали с самолета-носителя, роль которого выполнял модифицированный четырехдвигательный пассажирский самолет «Лангедок» S.E.161. Посадка осуществлялась при помощи выпускаемого двухколесного шасси велосипедного типа с малой базой и дополнительными опорами на концах крыла и в хвостовой части.

Последним самолетом из этого семейства был «Ледюк» 022, который разрабатывался как легкий сверхзвуковой истребитель-перехватчик.

Работы над этим самолетом были начаты в 1952 г., а к созданию опытного образца приступили в 1953 г. Ввиду того что строительство этого самолета затянулось, его летное испытание было проведено лишь 26.10.1956 г. На первом этапе летных испытаний использовался лишь турбореактивный двигатель. Первый полет самолета с ПВРД был совершен в 1957 г. После завершения испытаний все работы над самолетом с ПВРД были прекращены.

Описание самолета. «Ледюк» 022 представляет собой построенный по классической схеме сред- неплан со стреловидным крылом (стреловидность по передней кромке 35°, относительная толщина профиля 5%), установленным под положительным поперечным углом. Крыло оснащено элеронами и простыми закрылками. Горизонтальное оперение выполнено в виде управляемого стабилизатора, плоскости которого имеют небольшое отрицательное поперечное V. Вертикальное оперение-классическое, стреловидное, с рулем направления. Носовая часть фюзеляжа (вместе с кабиной пилота) выполнена в виде конуса с изломом образующей, а остальная часть-в виде цилиндра длиной ~ 11,8 м и внешним диаметром ~ 2 м-образует кожух прямоточного воздушно-реактивного двигателя. Шасси – трехстоечное, с одинарными колесами. Главные стойки убираются в крыло, а передняя-в нишу фюзеляжа за кабиной пилота. В кабине, имеющей остекление по всему контуру, пилот занимает положение лежа (полулежачее-в опытных образцах дозвуковых самолетов). В аварийных ситуациях пилот сначала осуществляет отделение кабины от самолета и опускается в ней на парашюте до момента достижения безопасных высоты и скорости. Затем он обычным способом покидает кабину и приземляется на собственном, индивидуальном парашюте.

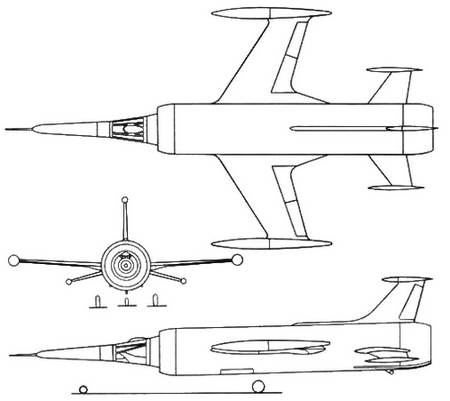

Рис. 2.73. Проекции легкого истребителя-перехватчика «Ледюк» 022.


Двигательная установка. На самолете используется комбинированная силовая установка, состоящая из турбореактивного двигателя «Атар» 101D-3 фирмы SNECMA тягой 26,47 кН (2700 кГ) и прямоточного воздушно-реактивно- го двигателя. ТРД установлен вдоль оси самолета внутри ПВРД и используется во время взлета и разгона до момента запуска прямоточного воздушно-реактивного двигателя при М ~ ~ 0,4 (двигатели дозвуковых самолетов запускались при скорости ~ 340 км/ч, развиваемой самолетом-носителем «Лангедок»), Топливо размещается в крыльевых кессон-баках и в кольцевом баке, образуемом внешней и внутренней (кожух ПВРД) обшивками фюзеляжа.


Летно-технические данные «Ледюк» 021 022

Размах крыла, м 11,6 10,0

Длина, м 12,5 17,0

Высота, м 2,74 4,5

Площадь несущей поверхности, м2 22,1 22,4

Масса пустого самолета, кг 3800 6000

Номинальная взлетная масса, кг 6000 11000

Емкость внутренних топливных баков, л 2860 4200

Максимальное число Маха 0,85

Максимальная скорость полета, км/ч 903 4000 1)

Вертикальная скорость, м/с 200

Максимальный потолок, м 20000 250001)

Продолжительность полета, мин 15-60 10-60

1) Проектные данные.
