YF-107A фирмы «Норт Америкен» – одноместный истребитель- бомбардировщик – США, 1956 г.

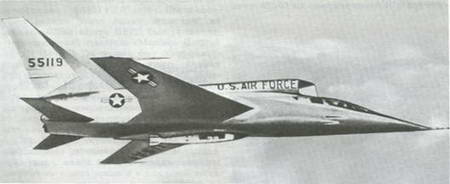

Рис. 2.70. Истребитель-бомбардировщик YF-107A с надфюзеляжным воздухозаборником.


История создания. Когда оказалось, что принятый на вооружение в 1953-1954 гг. самолет F-100 не удовлетворяет новым требованиям ВВС США по скорости и грузоподъемности, фирма предприняла попытку его модификации. В результате была разработана модификация F-100B, которая существенно отличалась от своего прототипа как внешним видом, так и используемой силовой установкой. Позднее эта модификация получила обозначение YF-107A. Первоначальный заказ на создание девяти опытных образцов позднее был ограничен тремя самолетами, первый из которых был испытан 10 сентября, а последний-10 декабря 1956 г. В ноябре 1956 г. на первом опытном образце была достигнута скорость ? = 2. Тем не менее в следующем году было принято решение запустить в серийное производство самолет YF-105 фирмы «Рипаблик», что означало отказ от программы F-107. Два опытных образца были переданы исследовательскому центру NACA, а третий-музею в Дейтоне.

Описание самолета. Истребитель-бомбардировщик YF-107A представляет собой моноплан классической схемы со среднерасположенным крылом, угол стреловидности которого по передней кромке составляет 48°, а относительная толщина профиля равна 5,5%. Крыло оснащено расположенными вдоль всего размаха предкрылками и закрылками. Последние находятся в околофюзеляжных частях крыла (как и у самолетов F-100D/F). Управление осуществляется с помощью трехсекционных интерцепторов и полностью управляемого хвостового оперения. Размещение воздухозаборника над фюзеляжем позволило выдвинуть кабину пилота вперед, а также несколько отклонить вниз заостренную носовую часть фюзеляжа, что обеспечило отличную видимость спереди и по сторонам, особенно при полетах с большими углами атаки. Трехстоечное шасси (главные стойки с одинарными колесами, передняя со спаренными) убирается в фюзеляж.

Вооружение. Вооружение опытных самолетов состояло из четырех пушек калибра 20 мм, установленных парами по бокам передней части фюзеляжа, и подкрыльных замков общей грузоподъемностью 4500 кг. Самолет оснащен электронным оборудованием, позволяющим автоматически наводить его на воздушную цель по сигналам наземных служб ПВО.

Двигательная установка. На самолете вместо двигателя J57 прототипа использован турбореактивный двигатель J75-P-9 фирмы «Пратт- Уитни» тягой ~ 7500 кГ без форсирования и 11 113 кГ-с форсированием. Надфюзеляжный плоский регулируемый воздухозаборник имеет клиновидное центральное тело и два параллельных канала, которые в центральной части фюзеляжа сходятся в один канал круглого сечения. Топливные баки расположены в фюзеляже. Дополнительный бак (закрепляемый на подфюзеляжных замках) весьма характерной плосковыпуклой формы частично вписывается в геометрический контур фюзеляжа.

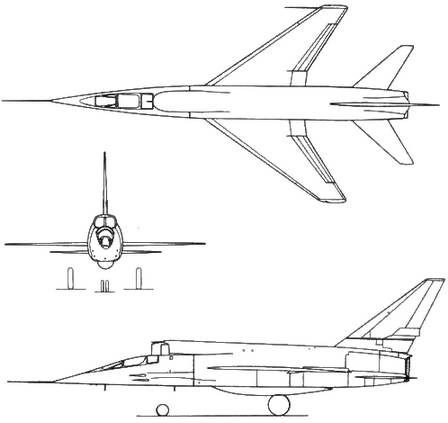

Рис. 2.71. Проекции истребителя-бомбардировщика YF-107A.


Летно-технические данные

Размах крыла, м 11,15

Длина, м 18,54

Высота, м 6,0

Площадь несущей поверхности, м2 39,7

Максимальное число Маха 2,2 1)

Максимальная скорость на высоте 12000 м, км/ч 2336

1) Проектные данные.
