S.E.212 «Дюрандаль» объединения «Сюд-Эст»-одноместный истребитель-перехватчик – Франция, 1956 г.

Рис. 2.65. Опытный образец истребителя-перехватчика «Дюрандаль».


История создания. В начале 50-х годов исследованиями поведения треугольного крыла при сверхзвуковых скоростях полета занимались во Франции, кроме предприятий «Нор» (см. самолеты «Жерфо» и «Гриффон»), также фирмы «Сюд-Эст» и «Дассо». Объединение «Сюд-Эст» (Национальное авиационное опытно-конструкторское объединение «Сюд-Эст», в сокращении SNCASE или, чаще, «Сюд-Эст») начало свою деятельность сразу с разработки сверхзвукового самолета. Модель самолета была продемонстрирована на Парижском салоне в 1955 г., а первое испытание опытного образца состоялось 20 июня 1956 г. Несмотря на многолетние испытания двух опытных образцов S.E.212, они так и не пошли в серийное производство (предпочтение получил самолет «Мираж» III). Тем не менее приобретенный опыт разработки и испытания сверхзвуковых самолетов без горизонтального оперения позволил фирме предпринять разработку проекта самолета «Сюпер-Каравелла», предназначаемого для гражданских авиалиний. Этот проект явился отправной точкой для создания сверхзвукового пассажирского самолета «Конкорд».

Описание самолета. «Дюрандаль» относится к классу «модных» в 50-х годах легких сверхзвуковых истребителей-перехватчиков ближнего действия, предназначенных исключительно для охраны промышленных, административных и военных объектов. Из этих соображений особое внимание уделялось обеспечению малой взлетной массы и большой тяги на этапах взлета, подъема и перехвата, что должно было обеспечить самолету высокую скороподъемность и маневренность как у земли, так и на оперативных высотах. Самолет выполнен по схеме «бесхвостка». Крыло – треугольное, с относительной толщиной профиля 5%, углом стреловидности передней кромки 60° и удлинении 1,92. Механизация крыла отсутствует. Система управления состоит из классического вертикального оперения с рулем направления и элевонов. После первых полетов был установлен нетиповой, подфюзеляжный киль, расположенный в передней части фюзеляжа. Он выполняет роль вертикального дестабилизатора и обтекателя антенны. Шасси – трехстоечное, с шириной колеи 2,34 м, полностью убираемое в фюзеляж. Тормозной парашют находится в контейнере, расположенном над выходным соплом двигателя. Фонарь (откидываемый вверх- назад) выполнен исключительно из плоских стеклянных плит. В качестве вооружения используется одна самонаводящаяся ракета.

Дви гательная установка. Силовая установка комбинированного типа состоит из ТРД и ЖРД. В первом варианте самолет имел турбореактивный двигатель «Атар» 101F-2 фирмы SNECMA тягой 33,34 кН (3400 кГ) и ракетный двигатель SEPR 65 тягой 8,09 кН (825 кГ). Позднее двигатель F-2 был заменен на «Атар» 101G-3 тягой 37,26 кН (3800 кГ) без форсирования и 44,13 кН (4500 кГ) с форсированием. Благодаря высокой тяговооруженности «Дюрандаль» стал вторым (после самолета «Три- дан» II) французским самолетом, у которого величина тяги была больше взлетного веса. Турбореактивный двигатель, устанавливаемый в хвостовой части фюзеляжа, имеет центральный воздухозаборник с острой входной кромкой и поперечным сечением эллиптической формы. Ракетный двигатель установлен под соплом ТРД и несколько выступает за очертания фюзеляжа, в связи с чем он защищен специальным обтекателем. Ракетный двигатель конструктивно объединен с турбореактивным двигателем, который, в частности, обеспечивает работу насосов горючего и окислителя. Запаса топлива хватает на 5 мин непрерывной работы ракетного двигателя, используемого во время взлета и подъема (скороподъемность 200 м/с у земли и 140 м/с на высоте ~ 11000 м) или перехвата в полете со сверхзвуковой скоростью. Топливные баки (емкостью 1500 кг) расположены только в фюзеляже.

Разработанная модификация «Дюрандаль» IV с двигателем «Атар» 9 с форсажной тягой 59,43 кН (6060 кГ) так и осталась нереализованной.

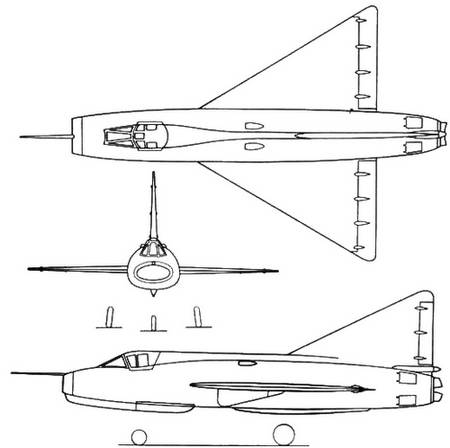

Рис. 2.66. Проекции самолета «Дюрандаль» S.E.212.


Летно-технические данные

Размах крыла, м 6,5

Длина, м 11,0

Высота, м 4,0

Площадь несущей поверхности, м2 22,0

Масса пустого самолета, кг 2720

Взлетная масса (ном./макс.), кг 4050/6000

Емкость топливных баков, кг 1500

Удельная нагрузка на крыло (ном./макс.), кг/м2 184/273

Отношение массы самолета (ном./ /макс.) к тяге при форсировании и работе ракетного двигателя, кг/даН 0,77/1,15

Максимальная скорость на высоте 12000 м, км/ч 1700

Вертикальная скорость, м/с 200

Практический потолок, м 17000

Взлетная дистанция (при номинальной массе), м 700
