Одноместный истребитель-перехватчик конструкции П. О. Сухого-СССР, 1956 г.

Рис. 2.63. Одноместный истребитель-перехватчик конструкции П. О. Сухого (а) и его двухместная модификация (б).


История создания. Одновременно с созданием самолета Су-7 были развернуты работы над новым истребителем-перехватчиком, и разработка этих машин велась практически параллельно, так что летные испытания нового перехватчика начались всего на год позже (в 1956 г.). В этом же году самолет был публично показан на аэродроме в Тушино.

В отличие от Су-7 новый самолет имел не стреловидное, а треугольное крыло (что позволило несколько улучшить летные характеристики), а также более совершенное электронное и радиолокационное оборудование.

На базе самолета были разработаны усовершенствованные модификации, получившие обозначения Т-431 и Т-405. Эти самолеты оснащались более мощным двигателем и не имели, в отличие от прототипа, носового обтекателя. На рубеже 1950-1960-х годов на самолете Т-431 были установлены мировой рекорд высоты 28 852 м и абсолютный рекорд высоты горизонтального полета 21 700 м, а также мировой рекорд скорости полета 2337 км/ч на 500-км замкнутом маршруте. На самолете Т-405 был установлен мировой рекорд скорости полета 2092 км/ч на 100-км замкнутом маршруте.

В 1959 г. на основе самолета Т-431 было организовано серийное производство нового одноместного истребителя-перехватчика.

В развитие версии самолета в 1957 г. был разработан двухместный истребитель-перехватчик с одним турбореактивным двигателем и боковыми воздухозаборниками. Одной из конструктивных особенностей самолета было размещение в носовой части фюзеляжа батареи из 50 НУРС, стволы пусковых устройств которых закрывались в полете специальными щитками, убирающимися при стрельбе. Отсутствие надежного двигателя требуемой тяги вынудило прекратить дальнейшую разработку самолета, ограничившись его летными испытаниями.

Описание самолета. Одноместный истребитель- перехватчик представляет собой выполненный по классической схеме среднеплан с треугольным крылом тонкого ламинарного профиля и стреловидным хвостовым оперением. Угол стреловидности крыла и оперения по передней кромке равен 57°. Механизация крыла, как и у самолета Су-7, состоит из щелевых закрылков, расположенных в околофюзеляжных частях, и элеронов (на внешних частях крыла). Передние и задние кромки крыла – прямолинейные, без геометрических или щелевых уступов. Крыло не имеет аэродинамической или конической крутки и установлено с нулевым углом поперечного V.

Фюзеляж самолета (полумонококовой конструкции) выполнен в соответствии с правилом площадей. Кабина пилота, расположенная в носовой части, оборудована катапультируемым сиденьем класса 04) и сдвигаемым назад фонарем, аналогичным примененному на Су-7.

Хвостовое оперение самолета состоит из классического вертикального (с рулем направления) и управляемого горизонтального оперения. На киле, под рулем направления, расположен контейнер тормозного парашюта, а перед хвостовым оперением на фюзеляже находятся четырехсекционные тормозные щитки.

На самолете применено обычное трехстоечное шасси с одинарными колесами. Главные стойки убираются в крыло, а передняя – вперед, в фюзеляж. Для привода управляющих поверхностей применяются необратимые гидроусилители.

Двигательная установка. Самолет оснащен турбореактивным двигателем конструкции A.M. Люлька. Воздухозаборник-лобовой, сверхзвуковой, регулируемый с помощью подвижного центрального конуса, в котором расположена антенна РЛС. Внутренние баки топливной системы могут быть дополнены подвесными баками, закрепляемыми под фюзеляжем или консолями крыла. Возможна также установка стартовых пороховых ускорителей, аналогичных используемым на самолете Су-7.

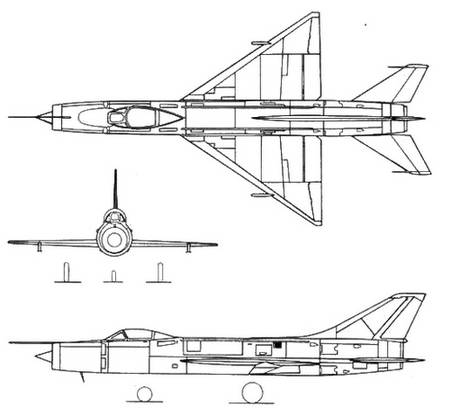

Рис. 2.64. Проекции одноместного истребителя- перехватчика конструкции П. О. Сухого.
