Х-2 фирмы «Белл» – одноместный экспериментальный самолет с ракетным двигателем-США, 1953 г.

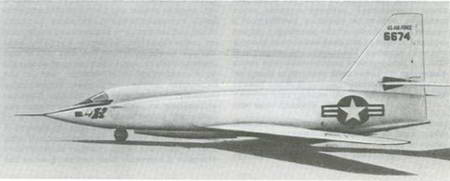

Рис. 2.16. Экспериментальный самолет Х-2.


История создания. После проведения первой серии испытаний самолетов Х-1 фирма «Белл» совместно с Национальным координационным комитетом по авиации NACA и ВВС США приступила в 1949 г. к проектированию самолета для исследования аэродинамических и термодинамических явлений при полетах с ? 3. При этом предполагалось, что по мере совершенствования самолета он сможет достигать высоты в диапазоне 30-60 км, когда во второй половине полета тяга двигателя будет больше веса самолета. Первый опытный образец Х-2 был построен в 1952 г., и после выполнения нескольких планирующих полетов в 1953 г. (носителем являлся самолет «Боинг» В-50) был осуществлен его облет с работающим двигателем. Однако 12 мая 1953 г. во время заправки топливных баков опытного самолета в воздухе, когда Х-2 находился еще в бомбоотсеке В-50, произошел взрыв (погибли два члена экипажа самолета-носителя, подготавливавшие Х-2 к самостоятельному полету), самолет вспыхнул и сгорел в воздухе. Эта катастрофа прервала исследования до конца 1955 г.

Второй экземпляр самолета был построен лишь в 1955 г., и его облет с работающим двигателем состоялся в ноябре. Позже, 25.07.1956 г., была достигнута рекордная скорость в горизонтальном полете 3360 км/ч, а в начале сентября 1956 г.-высота 38 430 м. Второй опытный образец постигла участь первого: 27.09.1956 г. произошла катастрофа, причины которой так и не удалось установить. Описание самолета. Х-2 представляет собой моноплан классической схемы с низкорасположенным стреловидным ( ~ 40°) крылом, имеющим острую переднюю кромку. Крыло оснащено носовыми щитками, расположенными приблизительно на 2/5 длины передней кромки, а также обычными элеронами, снабженными триммерами. Стабилизатор – стреловидный, управляемый, а киль-прямой, с рулем направления. Фюзеляж (длиной около 12 м) в центральной части имеет форму, близкую к цилиндрической, а передняя и хвостовая части-конусообразную. На верхней и нижней поверхностях фюзеляжа находятся два больших продольных обтекателя, которые закрывают коммуникации и оборудование системы управления, а также выпускаемую во время приземления лыжу (в первом опытном образце). Крыло и оперение выполнены из нержавеющей стали, а фюзеляж- из легированной молибдено-никелевой стали. Поскольку Х-2 стартует в воздухе с оборудованного соответствующим образом бомбардировщика «Боинг» В-50, шасси Х-2 предназначено лишь для посадки и рассчитано на небольшие нагрузки. У первого экземпляра самолета шасси состояло из одноколесной передней стойки и лыжи, выполняющей роль колеса главного шасси. Во втором опытном экземпляре использовались уже две лыжи, которые при необходимости убирались в крыло.

Предназначение самолета для полетов на больших скоростях и высотах потребовало разработки безотказного и безопасного способа катапультирования пилота в случае аварии. В своем выборе конструкторы остановились на варианте отделения всей кабины от самолета. Кабина имела теплоизоляционное покрытие и стационарное переднее остекление, состоящее из двух стекол. Стекла не только сохраняли свои свойства до температуры 540°С, но и поглощали инфракрасные лучи.

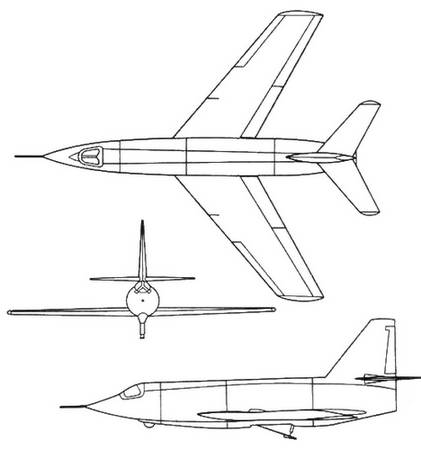

Рис. 2.17. Проекции экспериментального самолета Х-2.


В целях уменьшения солнечного нагрева конструкции и увеличения интенсивности тепло- отвода в окружающую среду самолет покрашен в белый цвет.

Двигательная установка. В самолете использован восьмикамерный ракетный двигатель XLR-25CW фирмы «Кёртисс-Райт» с максимальной тягой – 71,10 кН (7250 кГ). Двигатель был оснащен насосами для подачи топлива (этиловый спирт и жидкий кислород), а также оборудованием для запуска, выключения и регулирования тяги двигателя во время полета. Емкость топливных баков обеспечивала работу двигателя в течение 2,3-6,0 мин.


Летно-технические данные

Размах крыла, м 9,76

Длина, м 13,40

Высота, м 4,13

Площадь несущей поверхности, м2 24,30

Масса пустого самолета, кг 7300-8200

Взлетная масса, кг 13000

Удельная нагрузка на крыло, кг/м2 535

Отношение массы самолета к тяге, кг/даН 1,84

Максимальное число Маха 3

Максимальная скорость, км/ч 3360

Потолок, м 38430
