Эволюция воздухозаборника

Основными параметрами, характеризующими двигатель как силовую установку самолета, являются развиваемая им тяга и удельный расход топлива. Эти параметры определяются на основании характеристик внутридвигательных процессов, которые в случае турбореактивного двигателя зависят главным образом от работы компрессора и турбины. Однако с увеличением скорости полета остальные узлы и агрегаты начинают оказывать на работу двигателя все большее влияние. Это в первую очередь относится к воздушному каналу, форма которого зависит не только от конструкции и назначения двигателя, но также и от его местоположения на планере. С увеличением скорости полета потери давления в воздушном канале увеличиваются, вследствие чего происходит уменьшение тяги двигателя и увеличение удельного расхода топлива.


Рис. 1.44. Возникновение неприсоединенного (а) и присоединенного (б) скачков уплотнения перед воздухозаборниками с закругленной и острой входными кромками.


Следовательно, определяющими для самолета являются характеристики двигательной установки в целом, а не одного только двигателя. Это утверждение в первую очередь относится к сверхзвуковым самолетам, так как различие между соответствующими характеристиками двигательной установки и двигателя возрастает с увеличением скорости полета. Поэтому для двигательной установки вводится понятие «эффективная тяга», под которой понимается результирующая сил, действующих на внешние и внутренние поверхности двигателя. Характер и величины сил, создаваемых внутренним давлением, и сил трения, обусловленного вязкостью рабочего тела, определяются процессами, происходящими внутри двигателя. Силы же, действующие на внешние поверхности, определяются характером обтекания двигателя внешним потоком и зависят от местоположения и способа установки двигателя на планере, а также от скорости полета. Воздухозаборник и воздушный канал, обычно составляющие часть планера, более других элементов влияют на силу тяги, создаваемой двигательной установкой. Они обеспечивают подвод воздуха, необходимого для нормальной работы двигателя, в требуемом количестве и с определенными скоростью и давлением. При малых скоростях полета сжатие воздуха перед камерой сгорания происходит главным образом в компрессоре. С ростом же скорости полета, а особенно после достижения сверхзвуковых скоростей, появилась возможность использования кинетической энергии потока для повышения давления воздуха, подводимого к двигателю. При таких скоростях роль воздухозаборника существенно возрастает, поскольку использование кинетической энергии набегающего потока воздуха приводит к уменьшению расхода энергии на привод компрессора. Такое входное устройство является фактически предварительным бестурбинным компрессором.

В околозвуковых самолетах достаточно хорошо выполняет свою функцию воздухозаборник постоянной геометрии с закругленной передней кромкой. Тщательное профилирование воздухозаборника обеспечивает малые потери, а также однородное поле скоростей потока перед компрессором. Однако при сверхзвуковой скорости перед таким воздухозаборником на расстоянии толщины ударного слоя образуется неприсоединенный прямой скачок уплотнения, за которым скорость уменьшается до дозвукового значения. Такому скачку сопутствует большое волновое сопротивление, поэтому воздухозаборники постоянной геометрии с закругленной передней кромкой могут использоваться только до М ‹ 1,14-1,2.

Для сверхзвуковых самолетов потребовалось разработать воздухозаборники иной формы и иного принципа действия. Ввиду широкого диапазона эксплуатационных скоростей этих самолетов их воздухозаборники и воздушные каналы должны одинаково хорошо работать в разных условиях, обеспечивая как простой подвод воздуха при взлете, так и создание оптимальной системы скачков уплотнения в полете с максимальной скоростью. Таким образом, конструкция воздухозаборника зависит от скорости полета и расположения двигателя на планере, а также от формы и принципа действия входного устройства двигателя.

В построенных до настоящего времени сверхзвуковых самолетах нашли применение воздухозаборники:

1) центральные (лобовые), т.е. размещенные по оси симметрии самолета (или оси гондолы), либо боковые (по бокам фюзеляжа);

2) нерегулируемые либо регулируемые, т.е. воздухозаборники, внутренняя геометрия которых постоянна или может изменяться в зависимости от условий полета;

3) с внешней, внутренней или комбинированной компрессией, т.е. воздухозаборники, в которых сжатие воздуха путем преобразования кинетической энергии потока в статическое давление происходит соответственно перед воздухозаборником либо в воздушном канале;

4) плоские либо трехмерные, т.е. воздухозаборники, форма поперечных сечений которых близка к прямоугольной либо круглой (полукруглой, эллиптической и т.п.).

В табл. 1 воздухозаборники характеризуются только по первому и второму признакам. Из этих данных следует, что на 33 самолетах применен лобовой воздухозаборник (в том числе на 13 нерегулируемый), а на 52-боковой (в том числе на 17 нерегулируемый). Три самолета с ракетным двигателем, естественно, не имели воздухозаборника. Лобовые воздухозаборники в 21 случае размещены в фюзеляже и в 12-в гондолах. Среди фюзеляжных воздухозаборников в 18 случаях они находятся в носовой части фюзеляжа, а в остальных 3 применен надфюзеляжный (в самолете YF-107A) или под фюзеляжные (в самолетах «Гриффон» и F-16). Боковые же воздухозаборники обычно размещаются перед передней кромкой крыла в его плоскости, над крылом либо под ним в зависимости от принятой аэродинамической схемы самолета. Первый вариант характерен для среднепланов, а второй и третий – соответственно в низкопланах и высокопланах.

Центральные воздухозаборники в фюзеляже или в индивидуальных гондолах выполнены почти исключительно круглыми по форме поперечного сечения, и только в редких случаях использована овальная форма (F-100, «Дюрандаль» и др.) Преимуществом воздухозаборников двигателей, размещенных в гондолах, является их непосредственное соединение с компрессором, благодаря чему они имеют малую массу, малые потери давления и равномерное поле скоростей потока. В крейсерском полете со сверхзвуковыми скоростями для круглых воздухозаборников характерна, кроме того, постоянная система скачков уплотнения, соответствующая расчетным условиям работы.

К недостаткам круглых воздухозаборников относится снижение их эффективности с увеличением угла атаки, обусловленное изменением системы скачков уплотнения. В случае центральных фюзеляжных воздухозаборников воздушный канал оказывается длинным и сложным по форме, что требует значительного объема фюзеляжа и затрудняет размещение топлива, оборудования и т.п. Кроме того, такой воздухозаборник исключает возможность применения радиолокационной антенны большого диаметра, величина которого ограничена габаритами центрального тела, размещенного внутри входного устройства.

Недостаток надфюзеляжного и подфюзеляжного воздухозаборников состоит в снижении их эффективности при больших углах атаки (соответственно положительных или отрицательных) ввиду того, что воздухозаборник заслоняется фюзеляжем и крылом.

Боковым воздухозаборникам свойственно значительно большее разнообразие форм поперечного сечения. В начальный период развития сверхзвуковых самолетов обычно применялись воздухозаборники полуэллиптические, полукруглые или составляющие четверть круга. В последнее время почти повсеместно применяются плоские боковые воздухозаборники прямоугольной формы с закругленными углами. Отказ от полукруглых воздухозаборников объясняется стремлением не искажать профиль корневых частей крыла и плоскую форму несущего фюзеляжа. Размещение воздухозаборников по бокам фюзеляжа позволяет не только значительно укоротить воздушные каналы, но и занять всю носовую часть фюзеляжа оборудованием, в том числе оборудованием радиолокационной станции. Плоские боковые воздухозаборники работают очень эффективно во всем диапазоне эксплуатационных скоростей и углов атаки.

Основными недостатками боковых воздухозаборников являются затенение одного из них фюзеляжем во время выполнения маневров со скольжением при сверхзвуковой скорости полета и влияние на их работу пограничного слоя, который является основным источником неравномерности поля скоростей в воздухозаборнике и воздушном канале. Пограничный слой возникает в результате вязкого трения воздушного потока на обтекаемых поверхностях самолета, причем скорость потока у обшивки резко падает до нуля. При сверхзвуковом обтекании скачки уплотнения, взаимодействуя с пограничным слоем, вызывают местный отрыв потока от обтекаемой поверхности с резким увеличением толщины пограничного слоя 1* и т.д. Неравномерность распределения скорости изза пограничного слоя возрастает так значительно, что, например, в самолете с воздухозаборниками, непосредственно прилегающими к обшивке фюзеляжа, при скорости полета М = 2,5 тяга уменьшается на ~ 45%, а удельный расход топлива увеличивается на ~ 15%.

1* Толщина пограничного слоя зависит от скорости полета, коэффициента вязкости воздуха, а также от длины обтекаемого участка поверхности. Принимается, что толщина пограничного слоя составляет 1% длины обтекаемого участка при сверхзвуковой скорости полета и возрастает с уменьшением скорости.

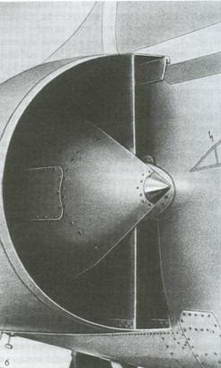

Рис. 1.45. Примеры конструкций воздухозаборников.

а-боковой воздухозаборник самолета F-4 (видны подвижная передняя и неподвижная-с системой отвода пограничного слоя-части клина); б-боковой воздухозаборник самолета «Мираж» III (видны щель для отвода пограничного слоя с поверхности фюзеляжа и генератор скачков уплотнения в виде полуконуса); в-подфюзеляжный воздухозаборник самолета F-16.


Аналогичная проблема существует и для лобовых воздухозаборников, оснащенных конусами или клиньями, а также для воздухозаборников с внутренней или комбинированной компрессией. Помпаж воздухозаборника или двигателя, вызванный отрывом потока, может привести к аварии. Для устранения этого нежелательного и опасного явления применяют устройства для отвода пограничного слоя с поверхности фюзеляжа (крыла) перед боковым, под- или надфюзеляжным воздухозаборником, а также отверстия для отсоса пограничного слоя с поверхности конуса или клина, что благоприятствует безотрывному обтеканию. При этом воздух пограничного слоя отводится во внешний поток либо используется для охлаждения двигателя.

Таким образом, проблема работы воздухозаборника самолета с М ‹ 1,1-1,2 весьма сложна, и поэтому входное устройство должно быть спроектировано несколько иначе, чем в дозвуковом самолете.

В диапазоне малых сверхзвуковых скоростей еще применимы нерегулируемые воздухозаборники, выполняемые с заостренными входными кромками, на которых возникает локальный присоединенный прямой скачок уплотнения.

Скорость потока за таким скачком уменьшается до дозвуковой, но она еще так велика, что необходимо дальнейшее замедление потока до значения скорости, требуемого для компрессора. Происходит это в расширяющемся диффузоре. Использование входных острых кромок препятствует возникновению в воздухозаборнике толстого пограничного слоя и последующему отрыву этого слоя, ухудшающему работу двигателя. За локальным присоединенным скачком уплотнения скорость воздуха уменьшается до дозвукового значения так же резко, как и за неприсоединенным головным скачком, однако вследствие его локальности большая часть кинетической энергии переходит в статическое давление (остальная преобразуется в тепловую энергию). Тем не менее с увеличением скорости полета интенсивность скачка и соответственно потери в процессе динамического сжатия возрастают, вследствие чего снижается тяга двигательной установки. Поэтому воздухозаборники такого типа применяются в самолетах с максимальной скоростью, не превосходящей М = 1,5. При более высоких скоростях хорошая эффективность динамического сжатия на бегающего потока может быть достигнута только в системе косых скачков уплотнения, для которых характерна меньшая интенсивность, т.е. меньшее падение скорости и меньшие потери давления. Скорость потока за косым скачком еще остается сверхзвуковой, и если она соответствует числу Маха, не превышающему 1,5-1,7, то дальнейшее торможение потока может

происходить в прямом скачке. Потери в таком слабом скачке невелики, а дозвуковая скорость за ним уже приемлема для воздушного канала. Двухскачковый воздухозаборник работает эффективно до скорости полета М = 2,2. При дальнейшем увеличении скорости набегающего потока возрастает также число Маха за косым скачком. Если оно превышает 1,5-1,7, то поток воздуха следует дополнительно сжать в еще одном косом скачке, чтобы его скорость перед замыкающим прямым скачком имела приемлемое значение. Воздухозаборник с такой системой скачков называется трехскачковым и может применяться до М ~ 3.

Требуемую систему скачков можно создать путем выдвижения из воздухозаборника вперед элемента с острой вершиной (независимо от использованного принципа компрессии) либо путем использования воздухозаборника с острыми входными кромками и соответствующим образом спрофилированного диффузора (во входных устройствах с внутренней или комбинированной компрессией).

Конструктивные элементы внутри воздухозаборника, используемые для создания косых скачков уплотнения, называются генераторами скачков. На практике нашли применение генераторы в форме конусов, полуконусов, четвертьконусов и клиньев. На их вершинах при сверхзвуковом полете образуется присоединенный скачок с углом наклона, зависящим как от угла при вершине тела, так и от числа Маха. Поскольку в косом скачке изменение параметров потока, как уже упоминалось выше, происходит менее резко, чем в прямом, значительно меньше и потери, а тем самым выше создаваемое статическое давление. Статическое давление заторможенного потока тем больше, чем выше скорость полета и число косых скачков уплотнения, в которых происходит преобразование энергии.

На практике используются двух-, трех- и даже четырехскачковые системы. Второй и последующие косые скачки могут создаваться генератором с ломаной образующей или в результате отражения волн возмущения от внутренних стенок диффузора. Первый способ создания скачков характерен для воздухозаборников с внешней компрессией, а второй-с комбинированной.


Рис. 1.46. Воздухозаборники сверхзвуковых самолетов.

а -«Сюпер-Мистэр» В.4; 6-F-100; e-F-104; г-F.D.l; d-F-8; е-В-58.


Рис. 1.47. Геометрия совкового воздухозаборника самолета F-14 с верхней кромкой, выполняющей роль генератора косых скачков уплотнения в полете с дозвуковой (а), околозвуковой (б) и сверхзвуковой (в) скоростями.


В воздухозаборниках с внутренней компрессией скачки индуцируются внутри неосесимметричного воздушного канала благодаря соответствующему профилю поперечных сечений диффузора.

Описанные выше способы создания скачков уплотнения различаются между собой местом образования скачков относительно плоскости входа в воздухозаборник. Общей чертой их является многоступенчатость процесса торможения потока, благодаря чему обеспечиваются максимальное использование динамического сжатия, минимальные потери и равномерное распределение скорости.

На первых сверхзвуковых самолетах с воздухозаборниками, оснащенными генераторами косых скачков уплотнения, использованы входные устройства с внешней компрессией. По сравнению с другими они довольно просты в регулировке и имеют малую массу. Генератор размещается относительно входа в воздухозаборник таким образом, чтобы генерируемый им первичный скачок касался входной кромки воздухозаборника в расчетных условиях полета, что позволяет получить максимальный захват воздуха, минимальные потери в процессе сжатия и минимальное внутреннее сопротивление входного устройства.

Однако существенными недостатками входных устройств этого типа по сравнению с другими являются большое (наибольшее) внешнее сопротивление, связанное с изменением направления движения потока, а также наименьший прирост статического давления и большая лобовая площадь из-за того, что внутри воздухозаборника необходимо разместить генератор скачков. Теоретически наиболее рационально использование входных устройств с внутренней компрессией, которые наиболее эффективны и обладают минимальным внешним сопротивлением. Однако такие входные устройства пока не нашли практического применения ввиду сложности конструкции профилированного воздушного канала и необходимости плавного изменения его внутренней геометрии в соответствии с изменяющимися условиями полета и работы двигателя. В настоящее время все шире применяются входные устройства с комбинированной компрессией, которые при относительно простой конструкции отличаются довольно высокой эффективностью.

Представленные примеры геометрии и конструкции воздухозаборников свидетельствуют о возможности индивидуального подхода к задаче проектирования воздухозаборника с учетом изменяющихся условий его работы. Показанные на рис. 1.45 и 1.46 воздухозаборники принципиально различаются по форме и внешнему виду, но они аналогичны по характеру работы при определенной скорости. Разница в деталях обычно связана с принятыми теоретическими предпосылками, результатами экспериментов и вкусами конструкторов.

Например, британский экспериментальный самолет F.D.2, на котором в 1956 г. был установлен мировой рекорд скорости (1822 км/ч), имел весьма специфичный воздухозаборник. Его верхняя входная кромка заострена и выдвинута вперед относительно закругленной нижней. С одной стороны, это приводит к возникновению на верхней кромке присоединенного косого скачка, который проходит на определенном расстоянии перед нижней кромкой, не позволяя возникнуть около нее неприсоединенному прямому скачку. С другой же стороны, выдвижение верхней кромки вперед позволяет увеличить лобовое сечение воздухозаборника в полетах на больших углах атаки, когда скорость полета мала, а требуемый расход воздуха в двигателе велик.

Кроме того, получили распространение устройства дополнительного подвода или отвода воздуха, входящие в систему воздухозаборника. К таким устройствам относят впускные (взлетные) и перепускные створки, которые обычно располагаются либо вблизи регулирующего элемента (конуса, рампы, клина), либо по длине воздушного канала и открываются или закрываются в зависимости от требуемого для двигателя расхода воздуха. На рис. 1.47 показаны положения элементов воздухозаборника самолета F-14 на различных режимах полета.

При взлете и полете с небольшими скоростями передняя и задняя части подвижной рампы воздухозаборника подняты, а взлетно-перепускная створка открыта, благодаря чему обеспечивается поступление к двигателю требуемого количества воздуха, несмотря на малую скорость набегающего потока. С увеличением скорости полета и давления воздуха на входе в компрессор направление воздушного потока, протекающего через взлетную створку, меняется на противоположное, и излишний воздух из воздушного канала перепускается в атмосферу. При полете с околозвуковой скоростью пропускная способность створки оказывается недостаточной, и для ограничения поступления воздуха в компрессор задняя часть рампы отклоняется вниз, вследствие чего уменьшается проходное сечение воздухозаборника, а размеры канала для отвода воздуха увеличиваются. При полете с большими сверхзвуковыми скоростями передняя и задняя части рампы еще больше отклоняются вниз, обеспечивая поступление в двигатель оптимального количества воздуха. Щель между передней и задней частями рампы используется для отвода пограничного слоя.

Из представленного выше обсуждения следует, что сверхзвуковые воздухозаборники с генератором косых скачков должны профилироваться таким образом, чтобы при расчетной скорости полета первичный скачок касался входной кромки. Такое положение скачка обеспечивает наибольшую эффективность работы входного устройства, поскольку при этом расход воздуха максимален, потери в процессе сжатия и входное сопротивление минимальны, а двигатель работает наиболее устойчиво. Очевидно, что такие условия существуют лишь при определенном числе Маха. Это означает, что данному числу Маха соответствует определенное положение генератора скачков относительно входной кромки воздухозаборника, а на других режимах работы характеристики воздухозаборника ухудшаются. Таким образом, в широком диапазоне сверхзвуковых скоростей набегающего потока удовлетворительные характеристики работы двигателя с нерегулируемым воздухозаборником обеспечить не удается.

Этот недостаток является следствием несоответствия постоянной геометрии воздухозаборника, рассчитанной для определенных условий течения, оптимальным параметрам внутреннего и внешнего потоков при нерасчетных условиях. Этот недостаток может быть устранен частично или полностью путем изменения геометрии воздухозаборника (входного, критического и/или выходного сечений) в соответствии с изменяющимися скоростью и высотой полета. Обычно это осуществляется посредством плавного автоматического перемещения регулирующего элемента, что обеспечивает требуемый расход воздуха при малом внешнем сопротивлении в широком диапазоне скоростей полета, соответствие пропускной способности входного устройства производительности компрессора и соответствие системы скачков

конфигурации воздухозаборника. Это исключает также возможность возникновения неприсоединенного прямого головного скачка – основной причины неудовлетворительной работы воздухозаборника и воздушного канала в целом.

В заключение следует отметить, что расположение двигателей и воздухозаборников на самолете, как и выбор типа входного устройства, являются предметом комплексных исследований, учитывающих не только требования обеспечения наилучших условий работы двигательной установки, но и характеристики самолета в целом.
