Развитие аэродинамических систем управления

Большое число и разнообразие явлений, ведущих к ухудшению устойчивости и управляемости в диапазоне сверхкритических скоростей, а также отсутствие эффективных средств противодействия им в первых около- и сверхзвуковых самолетах сделали полеты очень сложными и потребовали от пилотов исключительно осторожного управления. Практическое использование таких самолетов было невозможным, так как выполнение полета требовало концентрации всего внимания пилота.

Утрата эффективности управления в диапазоне сверхкритических скоростей-крайне опасное явление, требующее энергичного противодействия со стороны конструктора самолета. Если самолет имеет двигательную установку с достаточно большой тягой, то при разгоне он может относительно быстро преодолеть интервал околозвуковых скоростей, и поэтому некоторые из вышеописанных эффектов проявляются в течение такого короткого времени, что это не влияет на поведение самолета. Однако требование длительного полета современных самолетов на малой высоте с околозвуковыми скоростями вынуждает конструкторов разрабатывать различные аэродинамические и конструктивные способы обеспечения надлежащей управляемости во всем диапазоне эксплуатационных скоростей. Особенно стремятся к тому, чтобы снижение эффективности управления не совпадало по времени с нарушениями устойчивости, связанными с волновым кризисом на крыле в диапазоне околозвуковых скоростей.

В построенных до настоящего времени сверхзвуковых самолетах проблемы устойчивости разрешены различными способами, однако преимущественно посредством соответствующих комбинаций управляющих поверхностей: элеронов; элевонов; управляемого дифференциального стабилизатора; элеронов и рулей высоты, размещенных в хвостовых частях крыла; зависающих элеронов; интерцепторов; рулей высоты и направления либо цельнопово- ротного горизонтального и вертикального оперения, которое в самолетах вертикального взлета и посадки (как исключение, и в высотном самолете Х-15А) дополнено системой струйного (реактивного) управления.

Как следует из данных, содержащихся в табл. 1, в 37 самолетах для поперечного управления использованы элероны; в 7-элероны и интерцепторы; в 3-элероны и дифференциальный управляемый стабилизатор; в 8-интерцепторы и дифференциальный управляемый стабилизатор; в 5-только дифференциальный управляемый стабилизатор; в 19-элевоны; в 6-элероны и рули высоты в хвостовой части крыла; в 1-зависающие элероны и дифференциальный управляемый стабилизатор и в 2-только интерцепторы. Для управления по тангажу и курсу в 6 самолетах использовано классическое горизонтальное оперение, состоящее из неподвижного стабилизатора и руля высоты; в 56-полностью поворотное горизонтальное оперение, в том числе в 17-дифференциальное (всего создано 62 самолета классической схемы); в 75-классическое одно- килевое оперение; в 6-двухкилевое оперение; в 5-полностью поворотное одно килевое и в 2-поворотное двухкилевое.

Приведенные данные показывают, что проблема управления самолетами разрешалась разными способами в зависимости от принятой общей концепции самолета, развития аэродинамики и имеющегося опыта. В то же время возможности использования различных методов в целях получения требуемой устойчивости весьма ограничены. Помимо соответствующего взаимного расположения несущих поверхностей различной формы и площади, улучшения продольной устойчивости можно добиться только путем регулирования положения центра тяжести самолета посредством перекачки топлива из передней части фюзеляжа к хвостовой (либо наоборот), а улучшения устойчивости по курсу- посредством применения подфюзеляжных килей и аэродинамических направляющих.

Топливная система, позволяющая изменять балансировку самолета в полете, использована в 4 самолетах, а подфюзе- ляжные кили-в 26 (в том числе: в 15-одиночные, в 10-сдвоенные и в 1-строенные).

Проблема малой маневренности первых сверхзвуковых самолетов как следствия недостаточной эффективности продольного управления с помощью руля высоты была разрешена путем использования цельнопо- воротного горизонтального оперения (управляемого стабилизатора). Такое оперение выполняется в виде моноблочной конструкции, поворачиваемой относительно поперечной оси и выполняющей функции как руля, так и стабилизатора. Оно не теряет эффективности при сверхзвуковом обтекании, поскольку не подвержено аэродинамической блокировке. Конструкция существенно упрощается в связи с возможностью избежать разделения горизонтального оперения на неподвижную и поворотную части, исключить шарнирные соединения и элементы управления рулем, весовую балансировку руля и т.п. Цельноповоротное оперение позволяет применять весьма тонкий профиль, что также положительно влияет на аэродинамические характеристики.

Достоинства цельноповоротного горизонтального оперения имеют двоякий характер. Во-первых, оперение этого типа значительно более эффективно в диапазоне около- и сверхзвуковых скоростей, что позволяет расширить возможности использования несущих свойств крыла для увеличения грузоподъемности. Во-вторых, более высокая эффективность цельноповоротного оперения позволяет создавать в полетах со сверхкритическими скоростями большие перегрузки, что существенно увеличивает маневренность самолетов с таким оперением в сравнении с самолетами, имеющими обычный руль высоты. Часто поворотный стабилизатор выполняется в виде двух плоскостей (левой и правой), что дает возможность как согласованного, так и дифференциального их отклонения. Эффективность такого оперения может быть дополнительно повышена применением закрылков со сдувом пограничного слоя (TSR.2) или созданием уступа передней кромки (F-15).

Упомянутое выше явление скоса потока вблизи горизонтального оперения, расположенного за крылом, может при их неблагоприятном взаимном расположении привести к отрицательным последствиям как при дозвуковых, так и при сверхзвуковых скоростях. В последнем случае наибольшее изменение скоса потока происходит на фронте косых скачков у задней кромки крыла. При полете на больших высотах ввиду значительных углов атаки этот фронт в районе оперения находится высоко над продольной осью самолета. В связи с этим при среднем или верхнем расположении горизонтального оперения (как это сделано на многих околозвуковых самолетах, с тем чтобы вынести оперение из области возмущений, индуцированных крылом) на сверхзвуковом режиме полета оперение может оказаться в зоне наибольшего скоса потока. Это, очевидно, может стать причиной возникновения неустойчивости, поэтому на большинстве сверхзвуковых самолетов классической схемы горизонтальное оперение размещено в нижней части фюзеляжа. В таком случае горизонтальное оперение находится вне области возмущений, а скос потока за крылом при сверхзвуковых скоростях бывает наименьшим.

Исключение составляют самолеты с очень короткими хвостовыми частями фюзеляжа (SR.53 и «Жерфо»), а также самолеты с прямыми крыльями малого удлинения (F-104 и Т. 188), в которых применено Т-образное хвостовое оперение. Поскольку расположение оперения влияет также и на возникновение вибраций типа бафтинга, то оно для каждого конкретного случая определяется путем исследований моделей в аэродинамической трубе и испытаний самолета в полете.

Как уже упоминалось, при переходе от дозвуковой скорости полета к сверхзвуковой происходит увеличение момента на пикирование, для компенсации которого в самолете классической схемы при передней центровке необходимо создание на горизонтальном оперении направленной вниз силы, увеличивающей момент балансировки. Однако это приводит к уменьшению аэродинамического качества и в конечном счете к сокращению на 10-20% радиуса действия самолета. Обеспечение устойчивости самолета такой ценой, естественно, неприемлемо.

Помимо описанных выше способов изменения положения (перемещения вперед) центра давления самолета путем размещения в передней части фюзеляжа дестабилизирующих плоскостей (т.е. путем использования схемы, близкой к схеме «утка»), а также с помощью крыла оживальной формы (эта проблема освещена в главе, посвященной пассажирским самолетам), практическое применение нашел также метод изменения положения центра тяжести самолета в полете посредством перекачки топлива. Для реализации этого метода потребовалось разработать специальные автоматические устройства, определяющие и изменяющие положение ц. т. самолета при изменении его ц.д., а также использовать топливные насосы большой производительности, трубопроводы и балансировочные баки в передней и хвостовой частях фюзеляжа. Этот метод обеспечения почти постоянного запаса статической продольной устойчивости при дозвуковых и сверхзвуковых скоростях полета нашел применение в самолетах среднего радиуса действия. Исследования влияния величины аэродинамического качества на увеличение радиуса действия подтвердили целесообразность применения такой системы, несмотря на соответствующее усложнение и утяжеление конструкции. Перекачка топлива применяется как в боевых (В-58 и «Мираж» IVА), так и в пассажирских (Ту-144 и «Конкорд») самолетах. Особые трудности вызывает при этом необходимость обеспечения соответствующей поперечной устойчивости и управляемости при сверхзвуковых скоростях полета и больших углах атаки, поскольку при перекачке топлива происходят изменения аэродинамических, инерционных и жесткостных характеристик самолета. В полете с около- и сверхкритическими скоростями может произойти аэродинамическая блокировка элеронов, поэтому поперечное управление самолетом при таких скоростях обычно затруднено. Уменьшение относительной толщины профиля крыла и оперения, рекомендованное вначале для уменьшения волнового сопротивления, оказалось полезным также и для улучшения управляемости, однако проблема этим путем решается лишь частично.

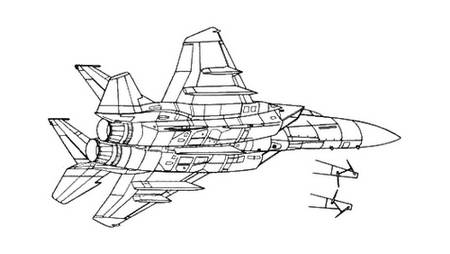

Рис. 1.31. «Игл» F-15 с управляемым дифференциальным стабилизатором, имеющим геометрический уступ передней кромки.


Рис. 1.32. Элементы аэродинамической системы управления самолета «Виджилент» А-5. 1 -носовые щитки с устройствами сдува пограничного слоя с носка крыла; 2-закрылки со сдувом пограничного слоя; 3-цельноповоротный киль; 4 -управляемый дифференциальный стабилизатор; 5-трехсек- ционные интерцепторы.


Дополнительные нарушения работы элеронов (помимо влияния сжимаемости воздуха) вызывает стреловидность передней кромки крыла. Отрыв пограничного слоя в средней и концевой частях стреловидного крыла приводит к снижению эффективности находящегося там элерона, в связи с чем нередко последние располагают вблизи фюзеляжа. Прифюзеляжными элеронами оснащены, в частности, самолеты F-100 и F-8. Дополнительное достоинство таких элеронов-меньшая подверженность явлению реверса, а недостаток-уменьшение плеча действия силы, т. е. управляющего момента. Для компенсации уменьшения плеча таких элеронов приходится увеличивать их площадь.

В самолетах do стреловидным крылом элероны дополняются либо зачастую заменяются интерцепторами, размещаемыми на верхней поверхности крыла перед элеронами или вблизи задней кромки. Выдвижение интерцептора нарушает обтекание крыла, вызывая уменьшение подъемной силы и увеличение сопротивления. В результате самолет накреняется в сторону того крыла, на котором выдвинут интерцептор.

Как уже упоминалось, интерцепторами оснащено 16 самолетов, причем только в двух из них (YF-107A и Т-2) для поперечного управления оказалось достаточно одних лишь интерцепторов. Поскольку для интерцепторов характерно некоторое запаздывание действия, в других самолетах используется их комбинация с дифференциальным управляемым стабилизатором или с элеронами. Первая комбинация реализована только в двух самолетах постоянной геометрии (А-5 и «Ягуар»); чаще всего применяется она в самолетах изменяемой геометрии, которые обычно не имеют элеронов, так как весь размах крыла отводится под механизацию для повышения эффективности крыла при малых углах стреловидности. В этом случае (обычно при малой или умеренной стреловидности крыла) интерцепторы работают совместно с дифференциальным управляемым стабилизатором, выполняющим функции как руля высоты, так и элеронов. В самолетах же постоянной геометрии интерцепторы обычно используются при больших скоростях полета, а элероны в это время блокируются в нейтральном положении.

Интересным примером такого взаимодействия могут служить интерцепторы в самолете МиГ-19, размещенные на нижней поверхности крыла. Они выполнены в виде уголковой конструкции, подвешенной на двух кронштейнах и выдвигаемой из крыла. Интерцептор выдвигается на толщину пограничного слоя только на той консоли, где элерон отклоняется книзу. Это вызывает торможение потока и увеличение подъемной силы, повышая тем самым эффективность управления.

Эффективность действия элеронов на треугольном крыле достаточно высока. Благодаря большому углу стреловидности, малому удлинению и тонкому профилю волновой кризис возникает здесь при больших скоростях и проявляется в смягченной форме, из-за чего самолету почти не угрожает аэродинамическая блокировка элеронов. Кроме того, малое удлинение предотвращает срыв потока на концах крыла при больших углах атаки. Перемещение центра давления для треугольного крыла при переходе через скорость звука относительно мало. Это положительно влияет на устойчивость, и поэтому в таких самолетах часто обходятся без горизонтального оперения, монтируя руль высоты на задней кромке крыла (схема «бесхвостка»).

Поскольку задняя кромка в треугольном крыле обычно весьма коротка, то чаще всего функции элерона и руля высоты объединяются в одной управляющей плоскости, называемой элевоном. Таким образом, элевон служит как для продольного, так и для поперечного управления. При движении ручки управления вперед или назад оба элевона отклоняются соответственно вниз или вверх, действуя, таким образом, как руль высоты. Движение ручки управления в стороны вызывает дифференциальные отклонения, т. е. левый элевон отклоняется вверх, а правый-вниз, либо наоборот, т. е. элевоны работают как обычные элероны. Аналогичным образом работают также зависающие элероны (закрылки-элероны, флапероны), используемые как для поперечного управления, так и для улучшения несущих характеристик самолета, улучшения маневренности и уменьшения скорости взлета и посадки. Поперечное управление с помощью зависающих элеронов и интерцепторов используется на самолете F-16. Поперечное управление может осуществляться также посредством одного управляемого дифференциального стабилизатора («Тридан» II, Х-15A, TSR.2).

Следует отметить, что на многих современных самолетах со стреловидными или треугольными крыльями поперечная управляемость улучшается в результате установки крыла с отрицательным углом поперечного У. Однако существенного улучшения динамических характеристик сверхзвуковых самолетов при поперечном маневре получить посредством значительного увеличения отрицательного угла поперечного V не удается, так как это приводит либо к поперечной неустойчивости при больших скоростях полета, либо к возможности повреждения концов крыла о землю при взлете или посадке. С учетом этого в самолете TSR.2 применен отгиб концов крыла книзу (что позволяет схема высоко- плана с треугольным крылом малого размаха), а в самолете F-4-кверху. Поскольку в последнем случае устойчивость самолета оказалась слишком большой, горизонтальное оперение установлено с большим отрицательным углом поперечного V. При этом расстояние от концов крыла (или оперения) до земли оказывается вполне достаточным. Благодаря такому подходу (при одновременном использовании закрылков со сдувом пограничного слоя) для самолета F-4 оказались возможными взлет и посадка с большими углами атаки.

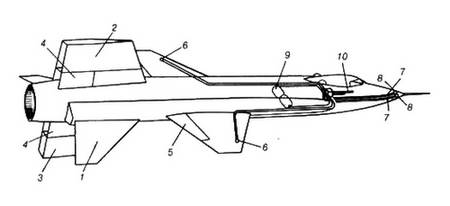

Рис. 1.33. Элементы аэродинамической системы управления самолета Х-15.

1 -управляемый дифференциальный стабилизатор; 2-поворотная часть киля; 3-отъемная нижняя часть подфюзеляжного киля; 4-тормозные щитки; 5-закрылки; 6-реактивные сопла поперечного управления; 7-реактивные сопла продольного управления; 8-реактивные сопла управления рысканием; 9-баллон сжатого воздуха; /0- рьгчаг подсистемы реактивного управления.


Ввиду необходимости применения вертикального оперения с тонкими профилями и большими углами стреловидности, а также из-за его аэродинамического затенения длинным фюзеляжем и крылом малого удлинения путевая устойчивость самолета существенно снижается при малых скоростях полета. Уменьшается она также и при больших сверхзвуковых скоростях по причине снижения эффективности вертикального оперения (из-за изменения распределения давления на профиле), а также вследствие дополнительного затенения, возникающего при полетах на больших высотах, выполняемых с большими углами атаки.

Устранение этих недостатков возможно посредством увеличения либо поверхности оперения, либо расстояния между центром давления вертикального оперения и центром тяжести самолета. Поскольку это ведет к увеличению массы конструкции и сопротивления трения, для повышения путевой устойчивости часто используют дополнительное вертикальное оперение под фюзеляжем (где оно находится в невозмущенном потоке). Такой подфюзеляжный киль установлен на экспериментальном ракетном самолете Х-15 (в обычных самолетах такой подфюзеляжный киль не отвечает требованиям эксплуатации-его надо убирать перед приземлением, а взлет возможен только при малых углах атаки). Поэтому для повышения устойчивости на серийных сверхзвуковых самолетах применяется либо двухкилевое оперение (например, в Е-266, SR-71, ХВ-70А), либо одноки- левое с подфюзеляжными небольшими (по высоте) килями или аэродинамическими направляющими. Эти поверхности имеют форму и размеры, не затрудняющие взлет и посадку. Они ограничивают поперечное перетекание потока на фюзеляже при полете со скольжением, благодаря чему в создание демпфирующего поперечного момента включается значительно большая поверхность хвостовой части фюзеляжа.

Такой способ увеличения путевой устойчивости наиболее рационален, поэтому он и нашел исключительно широкое применение; распространены одинарные, сдвоенные и даже строенные направляющие и кили (YF-12A), главным образом стационарной конструкции, и только в четырех случаях использованы подвижные конструкции. Одинарные кили последнего типа выполняются либо складывающимися в стороны (F-11), либо втягиваемыми в фюзеляж (YF-12A) на время взлета и посадки для увеличения угла атаки при низком шасси. Сдвоенные подвижные направляющие отклоняются в стороны (F8U-3) так, чтобы обеспечивалось их положение, близкое к вертикальному в сверхзвуковом полете и близкое к горизонтальному после выпускания закрылков.


Рис. 1.34. «Фантом» II F-4.


Другой способ увеличения путевой устойчивости состоит в использовании управляемого стабилизатора с отрицательным поперечным V. В этом случае стабилизатор выполняет двоякую роль: собственно горизонтального оперения, обеспечивающего необходимую продольную устойчивость и управляемость, и аэродинамических направляющих, увеличивающих путевую устойчивость. Оперение такого типа применено, к примеру, на самолете «Тридан» II (угол поперечного V – 20°), а также на «Фантоме» II F-4 (-23°). Подобную же роль выполняют подвижные (опускаемые) либо отогнутые книзу концы крыла. В самолете ХВ-70 использован первый способ, а в TSR.2-второй.

Значительное повышение эффективности вертикального оперения, а значит, и путевой устойчивости самолета (особенно при околозвуковых скоростях) достигается в случае использования Т-образного хвостового оперения, т. е. горизонтального оперения на верхнем конце киля. Такая компоновка вследствие недостаточной жесткости склонна к бафтингу, тем не менее она применяется в самолетах F-104, Т. 188 и SR-53 ввиду эффективности как вертикального, так и горизонтального оперения.

Из вышесказанного следует, что при переходе на сверхзвуковые скорости полета значительно снизилась эффективность управляющих поверхностей. Это особенно сказалось на поперечной и путевой управляемости в связи с дополнительным неблагоприятным влиянием деформации крыла и вертикального оперения. Ввиду этого, помимо более жесткой конструкции, необходимы дополнительные средства, повышающие эффективность управляющих поверхностей. Так, в некоторых самолетах используются турбулизаторы на руле направления (Х-2, F-102A, F-100), дефлекторы (F-102A, В-58, F-5A) либо закругленная задняя кромка крыла (главным образом в самолетах без горизонтального оперения-F-106A, «Дракен» и CF-105). Выше упоминалось, что снижение эффективности руля высоты и увеличение статической продольной устойчивости при сверхзвуковых скоростях потребовали перехода на продольное управление с помощью управляемого стабилизатора. В управлении курсом самолета вертикальное оперение такого типа используется редко и встречается как в однокилевом («Тридан» II, YF-107A, А-5 и TSR.2), так и в двухкилевом (SR-71A и ХВ-70 А) варианте.
