«Сюпер-Мираж» 4000 фирмы «Дассо-Бреге» – одноместный истребитель-бомбардировщик-Франция, 1979 г.

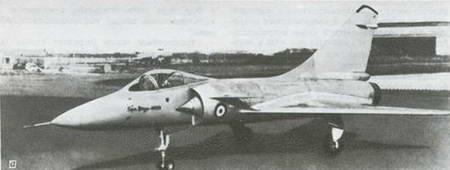

Рис. 2.192. Истребитель-бомбардировщик «Сюпер-Мираж» 4000 на аэродроме (а) и в полете (б).



История создания. В публикациях, подготовленных по случаю Парижского Авиационного Салона 1979 г., содержалась лишь самая общая характеристика самолета, не освещающая историю его создания. Из более поздних сообщений следует, что самолет разработан по инициативе фирмы на основе усовершенствованного проекта самолета «Мираж» 2000. К разработке истребителя-бомбардировщика «Мираж» 4000 фирма приступила в 1976 г., а первый опытный образец был облетан 9.03.1979 г. По сравнению со своим предшественником более скоростной и тяжелый «Мираж» 4000 (фирма называет разработанный самолет истребителем класса «20000 кг», имея в виду взлетную массу) предназначен для дополнения более легкого самолета «Мираж» 2000. Такое дополнение соответствует и американской концепции наличия в ВВС легких и тяжелых истребителей, взаимодействие которых должно обеспечивать превосходство в воздухе и нанесение эффективных ударов по наземным целям. Предполагается использование самолета в качестве истребителя-перехватчика, истребителя-бомбардировщика и тактического разведчика. При этом самолет в каждой модификации будет оснащен соответствующим вооружением и оборудованием. По мнению французских специалистов, «Сюпер-Мираж» 4000 по летно-техническим данным и возможностям значительно превосходит все предыдущие разработки французских авиаконструкторов и должен стать основным ударным истребителем тактической авиации Франции с середины 80-х годов. Как и «Мираж» 2000, «Сюпер-Мираж» 4000 предполагается не только поставлять на вооружение ВВС Франции, но также экспортировать в другие страны, в частности Ближнего Востока и Африки.

Описание самолета. При сохранении общей конструктивной схемы истребителя «Мираж» 2000 в новом самолете проведены некоторые изменения аэродинамической схемы, а также использована двухдвигательная силовая установка.

В отношении аэродинамической схемы новый самолет отличается прежде всего использованием управляемых дестабилизаторов, которые расположены на воздухозаборниках перед основным треугольным низкорасположенным крылом. Наличие дестабилизаторов и включение их в систему аэродинамического управления позволило значительно улучшить взлетно-посадочные характеристики и маневренность самолета на до- и сверхзвуковых скоростях. По аэродинамической схеме истребитель- бомбардировщик «Сюпер-Мираж» 4000 в некоторой степени аналогичен самолетам ХВ-70А, «Гриффон» и «Вигген».

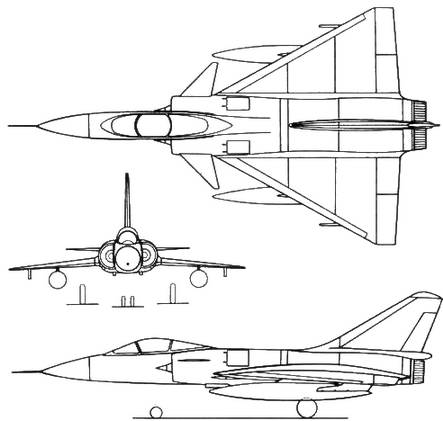

Рис. 2.193. Проекции истребителя-бомбардировщика «Сюпер-Мираж» 4000.


Другие изменения касаются кабины пилота, фонарь которой значительно выступает за теоретический контур фюзеляжа (что улучшает обзор вперед и по сторонам), и тормозных щитков, перенесенных с крыла в хвостовую часть фюзеляжа.

По аналогии с самолетом «Мираж» 2000 в «Сюпер-Мираже» 4000 использованы:

– фюзеляж полумонококовой конструкции и многолонжеронное крыло;

– стреловидный киль с рулем направления; -электродистанционная система управления с бортовым вычислительным комплексом и мультиплексной шиной информационного обмена;

– трехстоечное шасси (передняя стойка-со спаренными колесами, убирается в фюзеляж; главные-с одинарными колесами, убираются в крыло и фюзеляж).

Управление самолетом по курсу и крену осуществляется с помощью руля направления и элевонов, расположенных в хвостовой части крыла вдоль размаха. Для управления по тангажу используются элевоны либо элевоны и де- стабилизаторы, выполняющие в этом случае функции переднего горизонтального оперения. Крыло оборудовано также носовыми щитками, которые отклоняются автоматически по сигналам электродистанционной системы управления.

В качестве приводов всех управляющих поверхностей используются необратимые бустеры.

Управление носовыми щитками и элевонами, осуществляемое с помощью бортовой ЭВМ, позволяет увеличить кривизну профиля крыла при маневрах и тем самым уменьшить радиус виража. Применение наряду с механизацией крыла управляемых дестабилизаторов обеспечивает удовлетворительные летные характеристики самолета при углах атаки до 40°.

Самолет оборудован импульсной доплеровской РЛС с электронной автоматизированной системой управления огнем. Радиолокатор с антенной диаметром 660 мм позволяет обнаруживать цели типа истребитель на расстоянии до 120 км. Возможно также обнаружение и сопровождение наземных целей. Угол обзора РЛС в режиме поиска составляет 120°. Бортовой вычислитель, включенный в систему управления огнем, обеспечивает сопровождение одновременно нескольких целей. На самолете установлена система радиоэлектронного противодействия, в которую входят пассивные средства обнаружения радиоизлучения и автоматическое устройство создания активных помех.

Двигательная установка. На опытных образцах «Сюпер-Мираж» 4000 устанавливались два турбовентиляторных двигателя М-53-5 фирмы SNECMA тягой на форсаже 88,2 кН (9000 кГ) каждый. Серийные самолеты предполагается оснащать усовершенствованными двигателями М-53-Р-2 с форсажной тягой до 95,1 кН (9700 кГ). Применение таких двигателей увеличивает тяговооруженность самолета до 0,97 (при номинальной взлетной массе 20000 кг) и обеспечивает ему высокие разгонные характеристики и возможности маневрирования на вертикалях.

На самолете использованы боковые полукруглые регулируемые воздухозаборники и регулируемые многостворчатые сопла. Топливо размещается в фюзеляжных и дополнительных подвесных (под консолями крыла и фюзеляжем) баках. Запас топлива на самолете в ~ 4 раза больше, чем у «Миража» 2000.

Вооружение. Стационарное вооружение состоит из двух скорострельных пушек DEFA калибром 30 мм. Самолет имеет 11 узлов наружных подвесок (включая 4 подкрыльных пилона), на которых можно размещать разнообразное вооружения, включая 4 У ? класса воздух-воздух, 8-14 ракет класса воздух – земля, блоки НУРС SNEB, до 27 250-килограммовых бомб.


Летно-технические данные

Размах крыла, м 12

Длина, м 18,7

Высота, м 5,2

Масса пустого самолета, кг 13 000

Взлетная масса (ном./макс.), кг 20 000/28 000

Площадь несущей поверхности, м2 73

Максимальная скорость у земли, км/ч 1450

Максимальное число Маха 2,5

Практический потолок, м 20000

Максимальная грузоподъемность, кг 8000

Боевой радиус, км 1600

Дальность полета (перегоночная), км более 4000
