«Мираж» G.8 фирмы «Дассо» – многоцелевой одноместный (двухместный) истребитель с изменяемой геометрией крыла – Франция, 1971 г.

Рис. 2.167. Опытный образец истребителя «Мираж» G.8.


История создания. После анализа результатов испытаний и эксплуатации однодвигательного опытного образца «Мираж» G, а также серийных самолетов F-111 представители ВВС Франции выступили в 1968 г. с предложением разработки двухдвигательного варианта. Эта модификация получила наименование «Мираж» G4. После разработки эскизного проекта и проведения массового анализа оказалось, что взлетная масса самолета будет составлять ~ 27 000 кг. Поскольку такая масса оказалась слишком большой для палубной авиации, то проект был подвергнут значительной переработке. При этом было запланировано изготовить два опытных образца: прототип двухместного истребителя- бомбардировщика (для выполнения заданий на малых высотах) и прототип одноместного истребите ля-перехватчика. 8 мая 1971 г. был совершен облет первого (двухместного) опытного образца, обозначенного «Мираж» G.8.01, с взлетной массой ~ 20 000 кг. Облет второго опытного образца G.8.02 состоялся 13 июля 1972 г.

Программа летных испытаний первого образца была завершена в середине 1973 г. после выполнения 220 полетов. Во время испытаний стреловидность крыла последовательно изменялась в диапазоне 23-55-73°. На малой высоте была достигнута максимальная скорость 1390 км/ч, а на большой-? = 2,2. Максимальный потолок составил 20000 м. Испытания одноместного опытного образца продолжались и в 1974 г. 13 июля 1973 г. на нем была достигнута максимальная скорость ? = 2,34 (на высоте 15000 м).

При планировании опытно-конструкторских работ предполагалось, что серийное производство самолетов G.8 развернется в конце 70-х годов и что они будут приняты на вооружение вместо самолетов «Мираж» IIIC и IIIE.

В 1974 г. фирма «Дассо» свернула работы над самолетами с изменяемой геометрией крыла, придя к выводу, что приемлемые летные характеристики при малых скоростях могут быть достигнуты значительно более простыми и дешевыми средствами. Приобретенный опыт был использован при разработке перспективного боевого самолета «Сюпер-Мираж» ACF (Avion de Combat Futur, первоначальное обозначение «Мираж» G84), общая схема которого соответствует самолету «Мираж» G8 с неподвижным крылом, имеющим угол стреловидности 55°. Модель этого самолета, разрабатывавшегося в вариантах одноместного истребителя-бомбардировщика и двухместного самолета-разведчика дальнего проникновения с максимальной скоростью M = 2,5, была показана в 1973 г. на Парижском авиационном салоне. В 1974 г. от концепции этого самолета отказались и приступили к работам над самолетом «Мираж» 2000.

Согласно опубликованным фирмой в начале 70-х годов данным, применение в сверхзвуковом самолете крыла изменяемой геометрии не было связано с большими техническими трудностями, однако это привело к удорожанию самолета на 10% и увеличению его взлетной массы на 3% по сравнению со стоимостью и массой обычного самолета аналогичного назначения.

Описание самолета. По сравнению с самолетом «Мираж» G опытные образцы G8.01 и G8.02 отличались большими габаритами, диапазоном изменения угла стреловидности, одноместной кабиной экипажа, спаренными колесами передней стойки шасси, усовершенствованным электротехническим оборудованием, использованием двухдвигательной силовой установки и способностью нести разнообразное вооружение. Максимальный размах крыла самолета увеличился на 3,25 м, а минимальный-на 1,92 м (при изменении угла стреловидности по передней кромке с 20^70 до 23-73°). Длина самолета увеличилась на 2,98, а высота-на 0,45 м. Возросшие габариты самолета и использование двухдвигательной силовой установки привели к увеличению взлетной массы самолета на 5800 кг.

Двигательная установка. На опытных образцах G8 использовались два турбореактивных двигателя «Атар» 09К-50 фирмы SNECMA тягой 49,03 кН (5000 кГ) без форсирования и 70,60 кН (7200 кГ) с форсированием каждый, т. е. двигатели, устанавливавшиеся на истребителе «Мираж» F.1C. Самолет G8 проектировался таким образом, что в будущем на нем можно было устанавливать более совершенные турбовентиляторные двигатели М-53 фирмы SNECMA, которые позднее стали использоваться на самолете «Мираж» F.1E.

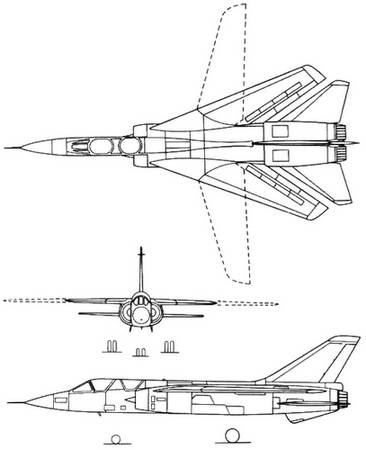

Рис. 2.168. Проекции многоцелевого истребителя с изменяемой геометрией крыла «Мираж» G.8-01.

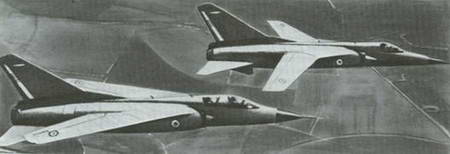

Рис. 2.169. Истребители «Мираж» G.8 в групповом полете.


Летно-технические данные

Размах крыла (макс./мин.), м 15,25/8,92

Длина, м 19,78

Высота, м 5,80

Площадь несущей поверхности (макс./мин.), м2 33,5/41,0 1)

Взлетная масса (ном./макс.), кг 21000/23 800

Удельная нагрузка на крыло (ном./макс.), кг/м2 627/710

Отношение массы самолета (ном./макс.) к тяге при форсировании, кг/даН 1,49/1,68

Максимальное число Маха 2,5

Максимальная скорость у земли, км/ч 1430

Вертикальная скорость, м/с 233

Посадочная скорость, км/ч 197

Длина разбега, м 400

Длина пробега, м 450

Потолок, м 20000

1) Ориентировочная величина.Некоторые источники приводят значение 37,0 м 2 .
