«Аналог» 144-одноместный экспериментальный самолет с оживальным крылом конструкции А. И. Микояна и А.Н. Туполева- СССР, 1967 г.

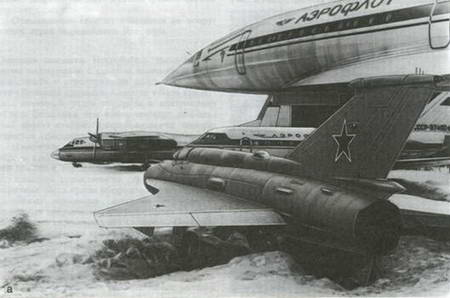

Рис. 2.145. Самолеты «Аналог» 144 и Ту-144 на аэродроме (а) и в совместном полете (б).


История создания. Самолет предназначался для полетных исследований при использовании оживального крыла применительно к программе создания сверхзвукового пассажирского самолета ТУ-144. Облет самолета состоялся в 1967 г.

Описание самолета. «Аналог» 144 разработан на основе самолета МиГ-21, от которого он перенял фюзеляж, вертикальное оперение и шасси. Представляет собой среднеплан, построенный по схеме «бесхвостка». Каждое полукрыло оснащено четырехсекционными элевонами. Главные стойки шасси убираются в крыло и в фюзеляж (колеса). Под фюзеляжем находятся четырехсекционные тормозные щитки и подфюзеляжный киль.

Двигательная установка. Аналогична двигательной установке самолета МиГ-21.


Летно-технические данные

Размах крыла, м 11,5

Длина, м 15

Высота, м 4,60

Взлетная масса, кг 9000

Отношение массы самолета к тяге, кг/даН 1,48

Максимальная скорость, км/ч 2500

Потолок, м 20000

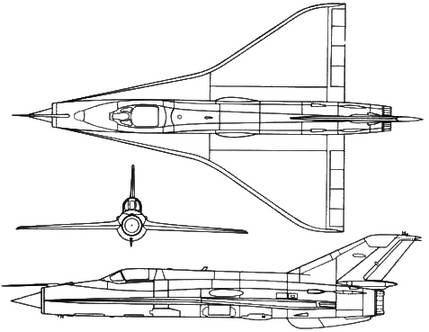

Рис. 2.146. Проекции самолета «Аналог» 144.
