Глава 15. ПРАВОЕ ИЛИ ЛЕВОЕ?

Недавнее «яркое и удивительное открытие» (по выражению Роберта Оппенгеймера) существования правой и левой «ручности»[27] у фундаментальных частиц несет с собой много новых идей. Имеют ли все частицы во Вселенной одинаковую «ручность»? Будет ли когда-нибудь восстановлена «двуручность» природы, если обнаружатся галактики, состоящие из антивещества — вещества, сделанного из частиц, которые «ведут себя наоборот», как говорила Алиса об отражениях предметов в зеркале?

Мы в нашей повседневной жизни настолько привыкли к зеркальным отражениям, что уверены, будто прекрасно их понимаем.

Многих озадачит вопрос: «Почему зеркало меняет местами правое 8 левое, но не переворачивает верх и низ?» Вопрос еще более запутывается существованием очень простых в изготовлении зеркал, которые вовсе не переворачивают правое и левое.

[История, очень похожая на историю с зеркалом, неожиданно произошла в совсем другой области — в лунной картографии. В Давние времена Луну рисовали так: север помещали вверху, а юг соответственно внизу. Восточной называли левую часть карты, а западной — правую; это прямо противоположно тому, что принято называть востоком и западом на земных картах. Причина такой Путаницы кроется в том, что мы смотрим на Луну, стоя спиной к Полярной звезде, отсюда естественным было назвать востоком ту часть Луны, которая обращена к востоку. У Луны восток и запад Поменялись местами, как в зеркале.

Позже (и сейчас) в астрономических трубах исчезли переворачивающие линзы — астрономов не беспокоило, что простым глазом мы видим одно изображение, а в трубе — перевернутое. (На астрономических снимках серп, смотрящий вправо, соответствует растущей Луне, а серп, смотрящий влево, — убывающей. Земля и Луна вращаются вокруг своих осей в одну и ту же сторону.) В атласах стали помещать Луну так, что юг оказывался наверху, а восток справа. Так что теперь на картах верх и низ поменялись местами!

Дальше события развивались так. В 50-х годах астрономы забеспокоились. Им показалось, что космонавту, попавшему на Луну, будет непривычно видеть Солнце восходящим на западе и заходящим на востоке (хотя каждое такое событие происходит только раз в месяц). В 1961 году Международный астрономический союз переименовал восток Луны в запад, а запад Луны — в восток. Это все равно, что назвать правую руку при зеркальном изображении левой!

На всякий случай отметим, что в соответствии с современной терминологией Море дождей находится в северо-западной части Луны (до 1951 года оно было в северо-восточной!).]

И Платон в своих «Диалогах», и Лукреций в трактате «О природе вещей» описывают зеркало, сделанное из слегка изогнутого полированного металлического прямоугольника, которое изображено на рис. 87 в центре.

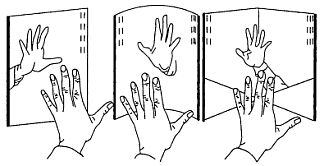

Рис. 87 Обычное зеркало и отражение в нем (слева) и два зеркала, дающие необращенные изображения (в центре и справа).


Взглянув в это зеркало, вы увидите себя таким, каким вас видят окружающие. Машинописный текст, отраженный в таком зеркале, читается обычным образом, без всяких трудностей.

Еще проще сделать зеркало, которое не меняет местами правое и левое, из двух зеркал без рамок, поставленных под прямым углом друг к другу, как показано на рис. 87. Что будет с вашим отражением, если это зеркало повернуть на 90°? Изображение перевернется вверх ногами (ранее описанное зеркало обладает этим же свойством).

Симметричной называется такая структура, которая не меняется при отражении в зеркале. Она может быть наложена точка в точку на своего зеркального двойника, а асимметричная — не может. Два вида асимметричных предметов обычно различают, называя их «правыми» и «левыми». Хотя оба вида различаются между собой, вам не удастся никакими опытами обнаружить ни у одного из них такого свойства, которого не было бы у другого. Это глубоко озадачило Канта. «Что может сильнее походить на мою руку, — писал он, — чем ее отражение в зеркале? И тем не менее я не могу совместить ту руку, которую я вижу в зеркале, со своей рукой».

Эта удивительная двойственность присуща структурам любого числа измерений, в том числе и того, которое больше трех. Например, отрезок прямой симметричен в одном направлении, но отрезок, составленный из длинного и короткого отрезков, асимметричен. Отражая его в зеркале, мы увидим, что длинный и короткий отрезки поменялись местами. Обращаясь к словам, как к символам, ориентированным в одном направлении, мы увидим, что в большинстве своем они симметричны, однако существуют слова-полиндромы типа «радар», «заказ», читающиеся одинаково в обоих направлениях.

Существуют даже полиндромные предложения:[28]

Draw pupil's lip upward! — Подтяни вверх губу ученика!

A man, a plan, a canal — Panama! — Человек, план, канал — Панама!

Egad! A base tone denotes a bad age. — Ей-богу! Низкий голос указывает на пожилой возраст.

«Мадам, Адам!» — первые слова Адама (вероятно, Ева ответила на них: «Угу!»).

Поэты нередко используют полиндромные звуковые эффекты.

Хороший тому пример — известные лирические стихи Роберта Браунинга «Ночная встреча». Каждая строка в них написана по схеме abccba, чтобы передать в стихах шум набегающих морских волн.

Мелодии также можно рассматривать как звуки, упорядоченные во времени. В пятнадцатом веке было модно сочинять полиндромные каноны,[29] в которых побочная тема лишь повторяла с конца к началу главную тему. Многие композиторы (в том числе Гайдн, Бах, Бетховен, Хиндемит и Шёнберг) использовали отражение мелодий для создания контрапунктных эффектов, но, как правило, перевернутые мелодии режут слух.

С помощью магнитофона можно провести много забавных экспериментов по музыкальному отражению. Фортепьянная музыка, проигранная в обратном направлении, воспринимается как органная, потому что каждая нота звучит сначала чуть слышно и лишь потом достигает полного звучания. Совершенно потрясающего эффекта можно достичь, если проигрывать пленку в обратном направлении в помещении с хорошей реверберацией и записывать музыку на второй магнитофон. Тогда, перевернув вторую запись, мы услышим первоначальную мелодию, но каждому звуку будет предшествовать эхо.

Музыкальное отражение можно получить и другим способом.

Для этого надо повернуть пианиста на 180°, то есть так, чтобы он играл слева направо, но высокие и низкие ноты на клавиатуре поменялись бы местами. Отраженная музыка получилась бы и в том случае, если бы пианист играл как обычно, но на инструменте, отраженном в зеркале. Мелодия стала бы неузнаваемой, кроме того, возник бы неожиданный эффект замены мажорного лада минорным, и наоборот. Этот прием также использовали в канонах композиторы эпохи Возрождения и в контрапункте — композиторы, жившие позднее. Классическим примером может служить «Искусство фуги» И. С. Баха, где двенадцатая и тринадцатая фуги допускают обращение именно второго типа. Моцарт однажды написал канон, в котором побочной темой служила главная тема, читаемая с конца. Это произведение два музыканта могли бы исполнять по одним и тем же нотам, только один из них читал бы их слева направо, а другой — справа налево.

Обращаясь к двумерным структурам, мы видим, что, например, христианский крест симметричен, а древний китайский религиозный символ (рис. 88) — несимметричен.



Рис. 88 Китайская монада инь — ян.


Его темные и светлые участки называются инь и ян. Они символизируют все фундаментальные противоположности, в том числе правое и левое. Их комбинаторные аналоги — четные и нечетные числа.

Асимметрия китайского символа делает менее удивительным тот факт, что два именно китайских физика (фамилия одного из них к тому же была Ян!) получили в 1957 году Нобелевскую премию за теоретическую работу, которая привела к открытию несохранения четности. В отличие от музыки все асимметричные рисунки и изображения можно без ущерба для эстетической ценности произведения отражать в зеркале. Рембрандт однажды сделал гравюру с зеркального отражения своего знаменитого «Снятия с креста».

Высказывалось предположение, что распространенная на Западе привычка читать слева направо будет оказывать некоторое влияние на восприятие отраженного изображения. Если даже это и так, то, во всяком случае, влияние привычки читать слева направо сказывалось крайне незначительно.

Большинство слов, даже набранных типографским шрифтом, несимметрично, и поэтому обычно прочесть отраженное в зеркале слово невозможно, однако не всегда. Если вы посмотрите на зеркальное отражение слов «QUALITY CHOICE», напечатанных на боковой поверхности пачки американских сигарет «Кэмел», держа пачку параллельно полу так, чтобы ее верхний конец смотрел вправо, то увидите неожиданное зрелище: слово «QUALITY» станет совершенно неудобочитаемым, а слово «CHOICE» останется без малейшего изменения.[30] Причина кроется в том, что написанное прописными буквами слово «CHOICE» имеет горизонтальную ось симметрии, потому его можно наложить на зеркальное отражение, перевернув вверх ногами. Другие слова, например «ТОМАТ», «НАТАША», асимметричны в горизонтальной записи, но, написанные по вертикали, приобретают ось симметрии.

Рассматривая привычные трехмерные структуры, мы видим, что в них изящно сочетаются симметричные и асимметричные элементы. Большинство живых организмов с виду симметричны, исключение составляют спиральные раковины, клешни краба-скрипача, клюв у клеста и глаза плоских рыб, расположенные на одной стороне головы. Даже поведение может быть асимметричным; например, стаи летучих мышей, живущих в пещерах Карло-Карловых Вар, кружат по спирали против часовой стрелки. Предметы, сделанные руками человека, обычно выглядят симметричными, но при ближайшем рассмотрении некоторые из них все-таки оказываются несимметричными, например ножницы, лист Мёбиуса, гексафлексагоны и простые замкнутые узлы. Два узла на рис. 89 имеют одинаковую топологическую структуру, но не могут переходить друг в друга. Игральная кость также имеет две различные формы. Сумма очков на противоположных гранях должна быть равна семи, но существует два способа разметки граней; получающиеся кости являются зеркальным отражением друг друга.

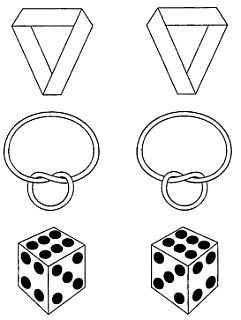

Рис. 89 Левые и правые листы Мёбиуса (вверху), узлы (в середине) и игральные кости (внизу).


Скрещивая руки на груди, вы завязываете их узлом, причем это можно сделать двумя разными способами. Однако мы настолько привыкаем к одному способу, что бывает очень трудно сложить руки наоборот. Скрестите руки как обычно, возьмитесь за концы веревки и разъедините руки. Теперь узел, которым были завязаны руки, перешел на веревку. Повторите свое движение, сложив руки наоборот, — вы получите узел, являющийся зеркальным отражением первого. Существует одна интересная (и до сих пор не решенная) топологическая задача: доказать, что непрерывной деформацией замкнутой кривой зеркальные узлы нельзя перевести друг в друга.

Найти доказательство этого утверждения не удалось еще никому, хотя эти два узла очень легко объединить в один симметричный (рифовый, или прямой) узел. Проделав то же с двумя узлами одной и той же «ручности», вы получите асимметричный узел.

Все это далеко не тривиальные факты. Если некоторые части-частицы в самом деле обладают какой-то асимметрией в пространстве, то физикам придется объяснять, почему при встрече частица и античастица аннигилируют и выделяют симметричную энергию.

Глядя в зеркало, Алиса размышляла над тем, можно ли пить зазеркальное молоко. Одно время считалось, что такое молоко несъедобно, потому что наш организм привык иметь дело с «левыми» молекулами и не смог бы справиться с «правыми». Сейчас ситуация значительно серьезнее. Эксперименты по сохранению четности говорят о том, что частица и античастица представляют собой две зеркальные формы одного и того же образования. Если это верно, а так считают большинство физиков, то первая же попытка Алисы попробовать зазеркальное молоко закончилась бы сильнейшим взрывом. [Скорее всего, как только Алиса приблизилась бы к антимолоку, начавшаяся аннигиляция создала бы между ними высокое давление, которое откинуло бы ее в сторону. Вспомните, как медленно горит оставленный на свободе порох. ] Можно с уверенностью сказать, что физики еще долго будут обсуждать проблемы правого и левого.

* * *


Вопрос, заданный в начале этой главы, побудил Р. Тширги и Дж. Л. Тэйлора написать следующие письма.

Уважаемая редакция!

В веселой и захватывающей статье Мартина Гарднера о симметрии читателю задается безнадежный вопрос: «Почему зеркало меняет местами правое и левое, но не переворачивает верх и низ?» Отвечая на него, обычно приводят подробнейшее описание хода лучей и оптических законов. Но нам кажется, что существует даже более серьезная причина, которую надо искать в области психофизиологии. Внешне люди двусторонне симметричны, однако поведение их довольно несимметрично. Умением отличать правое от левого мы, как писал в 1900 году Эрнст Мах, обязаны асимметрии наших органов чувств. Таким образом, мы представляем собой до некоторой степени асимметричный дух, вселенный во внешне симметричное тело, таков по крайней мере результат беглого исследования нашего внешнего облика. Здесь термин «симметрия» употребляется в информационном смысле и означает, что наблюдатель никаким другим способом, кроме как с помощью органов чувств, не может различить два или более объектов вокруг себя. Уточняя наблюдение, он, безусловно, может получить информацию о каких-нибудь различиях, и тогда рассматриваемая система перестанет быть симметричной.

Стоя перед зеркалом, мы видим в нем внешне двусторонне симметричную структуру, и это создает у нас неправильное представление о том, что мы сами и наше отражение совершенно идентичны, а не являются энантиоморфами (существами с противоположной «ручностъю»). Поэтому мы можем мысленно повернуть в трехмерном пространстве наше отражение на 180° вокруг вертикальной оси и, совершив параллельный перенос на расстояние, равное удвоенному расстоянию до зеркала, совместить себя и отражение. При этом мы исходим из предположения, что у нашего отражения органы чувств и центральная нервная система такие же, как у нас самих, а не как у нашего энантиоморфа. С этим и связано ошибочное утверждение, будто, когда мы поднимаем правую руку, отражение поднимает левую. Если мы теперь (что более точно) представим себе, что органы чувств внутри зеркального отражения энантиоморфны нашим, то станет ясно, что его определение правого и левого надо тоже отразить в зеркале, и поэтому, когда мы поднимаем ту руку, которая является правой для нас, отражение тоже поднимает руку, но ту, которая является правой для него. Надо снабдить зеркального двойника не нашей собственной координатной системой, а системой координат, отраженной в зеркале. Это очень легко показать.

Возьмите в одну руку бумажный пакет и следующим образом переопределите координатные оси: «голова — ноги», «вперед — назад» и «рука — пакет» (вместо «левое — правое»). Встаньте теперь перед зеркалом и убедитесь в том, что, когда вы качаете головой, отражение качает головой, когда вы шевелите ногой, отражение шевелит ногой, когда вы шевелите рукой, отражение шевелит рукой, а когда вы поднимаете пакет, отражение тоже поднимает пакет. Что же случилось с перестановкой правого и левого? Асимметрия исчезла как призрак в результате простейшей процедуры: вы сделали себя внешне несимметричным относительно замены правого на левое.

Теперь вам больше не удастся совместить себя и отражение поворотом на 180° вокруг вертикальной или любой другой оси.

Отсюда видна энантиоморфная природа нашего отражения.

Для иллюстрации того, как общепринятое соглашение о вращении предметов вокруг вертикальной оси приводит к заключению о перестановке в зеркале правого и левого не только у нас самих, но и у окружающих предметов, рассмотрим обычную карту Америки, на которой север находится вверху, а восток — справа. Чтобы увидеть зеркальное отражение этой карты, мы обычно вращаем ее по направлению к зеркалу вокруг оси север — юг. Несомненно, такая привычка появилась от того, что большая часть движений, которые мы делаем, изучая окружающие предметы, представляет собой вращение вокруг вертикальной оси. Если бы, например, карта висела на стене напротив зеркала, мы бы сначала посмотрели в карту, а потом повернулись бы вокруг вертикальной оси, чтобы увидеть отражение. В обоих случаях восток был бы у нас слева, но север оставался бы всегда наверху. Однако если для того, чтобы увидеть зеркальное отражение, мы повернем карту вокруг оси восток — запад или будем смотреть на отражение, стоя на голове, то восток у нас окажется справа, зато север переместится вниз. Таким образом, оказывается, что зеркало перевернуло верх и низ, а не правое и левое. Единственной определенной координатной системой является система, которую наблюдатель может привязать к окружающим предметам, а координатные оси при этом выбираются так, чтобы начало координат можно было поместить в любую точку пространства, доступную восприятию наблюдателя. Описывая относительное расположение частей объекта, мы обычно так располагаем координатную систему, чтобы начало координат оказалось в самом объекте. Тогда координатные оси верх — низ, сзади — спереди и правое — левое будут соответствовать осям наблюдателя. Благодаря движению объекта или самой координатной системы (то есть наблюдателя) предметы в такой системе координат вращаются и некоторые координаты объекта будут менять знак. В результате вращения предмета вокруг вертикальной оси меняются знаки его координат правое — левое и вперед — назад; вращение вокруг оси правое — левое меняет знак координат вперед — назад и верх — низ; наконец, вращение вокруг оси вперед — назад меняет знак координат верх — низ и правое — левое. Поскольку система координат связана с наблюдателем, вращение наблюдателя не влияет на знаки координат частей его тела. Таким образом, если мы смотрим на себя в зеркало, стоя на голове, мы все равно ошибочно считаем, будто зеркало меняет местами правое и левое, потому что, перевернув себя, мы одновременно перевернули и систему координат.

После того как это письмо было опубликовано в Scientific American (май 1958 года), журнал получил следующее письмо от Р. С. Винера:

Уважаемая редакция!

Прочитав интересную заметку Тширги и Тэйлора по поводу того, почему зеркало меняет местами правое и левое и не может поменять верх и низ, я решил проверить некоторые их наблюдения.

Я повесил над платяным шкафом на стену напротив зеркала карту западной части Лонг-Айленда в проливе Саунд. Стоя на голове на полу перед зеркалом, я обнаружил, что не вижу всего отражения. Пара ног — вот единственное, что мне было видно. Одну из них я узнал. Это была нога, которую я обычно называю левой, и она закрывала часть местности вокруг Бридж-порта, в то время как вторая нога находилась в окрестностях Ист-Ривер. Затем я проделал эксперимент, надев пакет на «левую» ногу. Теперь пакет болтался в районе Бридж-порта. Эксперимент показался мне не совсем завершенным, поэтому я выдвинул из комнаты шкаф, снял со стены зеркало и поставил его на пол, прислонив к стене.

Я опять встал на голову перед зеркалом. Отражение двусторонне симметричного с виду существа, стоящего на голове с пакетом, надетым на ногу, так испугало меня, что я вообще прекратил эксперимент.

[Удивительно, как можно запутать простой вопрос. Мы просто привыкли любой вопрос принимать серьезно, не задумываясь над тем, имеет ли смысл сама его постановка.

Сказав, что зеркало меняет местами правое и левое, мы вообще не сказали ничего осмысленного. Если справа от зеркала было окно, то и я и мое отражение стоим к окну правым боком. Если под зеркалом есть пол, то и я и мое отражение стоим на полу, так что если смотреть на задачу с такой точки зрения, то никакого парадокса нет. Парадокс возникает только тогда, когда вы будете пытаться совместить себя с изображением. В обыденной жизни мы забываем о том, что сравнивать ориентацию можно, только совместив предметы в одном месте (и в одно время). Наше пространство так устроено, что мы можем переносить предметы параллельно самим себе и сравнивать их ориентацию. Именно так мы убеждаемся, что правая перчатка не совпадает с левой, а правый и левый носок не отличаются друг от друга. Сравнивать предметы на расстоянии не имеет смысла, если не проводить «в уме» операцию их совмещения. Мы привыкли еще и к тому, что в нашем пространстве тела можно поворачивать как угодно и они не будут превращаться из левого в правое или наоборот. Поэтому зеркальное изображение — новый элемент преобразования, которого нет в нашем мире. Но пусть к нам действительно пришел зеркальный человек, как бы мы его сравнили с собой? Подошли бы к нему, стали в затылок и увидели, что у него правая и левая стороны расположены наоборот. Ну а если этот зеркальный человек ходил бы еще вверх ногами? Тогда мы сказали бы, что у него переставлены верх и низ. В действительности оба утверждения тождественны, так как отличаются лишь на поворот в 180° относительно горизонтальной оси.

Когда мы сравниваем себя с изображением в зеркале, то мысленно заходим за зеркало и становимся в затылок изображению. Мы уверены, что по дороге нас никто не перевернет вверх ногами. Ну а если зеркало стоит не у стены, а прикреплено к потолку или к полу, что мы видим тогда? Поменялись ли местами голова и ноги или правое и левое? Еще раз подумайте, что надо сказать относительно вашего приятеля (не его изображения, а его самого), который стал перед вами на голову: у него поменялись (по сравнению с вами) одновременно и верх и низ и правое и левое. Вы, конечно, скажете, что у него ничего не поменялось — и будете правы: вращение ничего и не меняет. Таким образом, слова «поменялись верх и низ» или «поменялись правое и левое» означают то же самое. Почему же мы этого не видим на примере с зеркалом? Просто потому, что нам легче представить себе, что мы обошли зеркало сбоку, чем перелезли через него сверху и спустились вниз головой. Если вы стоите на зеркальном полу, то вам естественней думать, что поменялись верх и низ. Чтобы совсем себя запутать, подумайте, что будет, если вы ляжете на пол ногами к висячему зеркалу. Что теперь поменялось?

Таким образом, вопрос поставлен неправильно, отсюда и парадокс. Можно упростить опыт, и тогда парадокс исчезнет. Пусть на полу вертится бильярдный шар (вокруг своей вертикальной оси).

Закрутим рядом другой такой же шар, но в обратную сторону (он имитирует зеркальное изображение первого). Как лучше сказать о втором шаре: что у него представлено — верх и низ или правое и левое? Ясно, что это все равно.]


Глава 16. ПЯТЬ ПЛАТОНОВЫХ ТЕЛ


Правильным многоугольником называется ограниченная прямыми плоская фигура с равными сторонами и равными внутренними углами. Ясно, что таких фигур бесконечно много. Аналогом правильного многоугольника в трехмерном пространстве служит правильный многогранник: пространственная фигура с одинаковыми гранями, имеющими форму правильных многоугольников, и одинаковыми многогранными углами при вершинах. На первый взгляд может показаться, что многогранников также бесконечно много, но на самом деле их, как выразился однажды Льюис Кэрролл, «вызывающе мало». Существует лишь пять правильных выпуклых многогранников: правильный тетраэдр, куб, октаэдр, додекаэдр и икосаэдр (рис. 90).

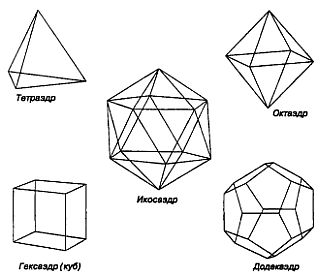

Рис. 90 Пять Платоновых тел. Куб и октаэдр взаимны: если у одного из них попарно соединить отрезками прямых центры всех граней, имеющих общее ребро, то проведенные отрезки образуют ребра другого многогранника. Додекаэдр и икосаэдр также взаимны, а тетраэдр взаимен с самим собой (точнее, с другим, равным ему тетраэдром).


Первое систематическое исследование пяти правильных тел было, по-видимому, предпринято еще в глубокой древности пифагорейцами. Согласно их воззрениям, тетраэдр, куб, октаэдр и икосаэдр лежат в основе традиционных четырех элементов: огня, земли, воздуха и воды. Додекаэдр пифагорейцы по непонятным соображениям отождествляли со всей Вселенной. Поскольку взгляды пифагорейцев подробно изложены в диалоге Платона «Тимей», правильные многогранники принято называть Платоновыми телами. Красота и удивительные математические свойства пяти правильных тел неоднократно привлекали к себе внимание ученых и после Платона.

Анализ Платоновых тел является кульминационным пунктом заключительной книги «Элементов» Евклида. Иоганн Кеплер в юности считал, что расстояния между орбитами шести известных в его время планет можно получить, вписывая в определенном порядке пять правильных тел в орбиту Сатурна. В наши дни математики не приписывают Платоновым телам мистических свойств, а изучают свойства симметрии правильных многогранников методами теории групп. Платоновы тела играют заметную роль и в занимательной математике. Рассмотрим, хотя бы бегло, несколько связанных с ними задач.

Существуют четыре различных способа, как разрезать запечатанный конверт и сложить из него тетраэдр. Вот простейший из них. На обеих сторонах конверта (у одного и того же края) начерначертим равносторонний треугольник (рис. 91) и разрежем конверт по пунктирной прямой.



Рис. 91 Как разрезать запечатанный конверт, чтобы из него можно было сложить тетраэдр.


Правая его половина нам не нужна, а левую мы перегнем по сторонам нарисованного треугольника (на обеих сторонах конверта) и совместим точки А и В. Тетраэдр готов!

Головоломка, изображенная на рис. 92, также связана с тетраэдром. Развертку, изображенную на рис. 92 слева, можно вырезать из пластика или плотной бумаги. Сделайте две такие развертки.



Рис. 92 Развертка пространственной фигуры (слева). Из двух таких фигур (рисунок справа) можно составить тетраэдр.


(На чертеже все пунктирные линии, кроме одной, которая заметно длиннее других, имеют одинаковую длину.) Сложим развертку, перегнув ее по указанным на чертеже линиям. Грани, пересекающиеся между собой вдоль ребер, показанных на чертеже сплошной линией, склеим липкой лентой. В результате у нас получится геометрическое тело, показанное на рис. 92 справа. Из двух таких тел нужно попытаться сложить тетраэдр. Один мой знакомый математик любит приставать к своим друзьям с довольно плоской шуткой.

Он собирает из двух разверток две модельки, составляет из них тетраэдр и ставит его на стол, а третью развертку незаметно зажимает в руке. Затем ударом руки он расплющивает тетраэдр и в то же время кладет на стол третью развертку. Вполне очевидно, что его друзьям никак не удается собрать тетраэдр из трех блоков.

Из различных занимательных задач, связанных с кубом, я упомяну лишь головоломку с вычислением полного сопротивления электрической цепи, образованной ребрами проволочного куба, и тот удивительный факт, что куб может проходить через отверстие в меньшем кубе. В самом деле, стоит вам взять куб так, чтобы одна из его вершин была направлена прямо на вас, а ребра образовали правильный шестиугольник, как вы увидите, что в сечении, перпендикулярном лучу зрения, есть достаточно места для квадратного отверстия, которое чуть больше грани самого куба. В электрической головоломке речь идет о цепи, изображенной на рис. 93.



Рис. 93 Электрическая цепь-головоломка.


Сопротивление каждого ребра куба равно одному ому. Чему равно сопротивление всей цепи, если ток течет от Л к В? Инженеры-электрики извели немало бумаги, пытаясь решить эту задачу, хотя при надлежащем подходе найти ее решение совсем несложно.

Все пять Платоновых тел использовались в качестве игральных костей. После куба наибольшую популярность приобрели игральные кости в форме октаэдра. Как сделать такую кость, показано на рис. 94.



Рис. 94 Как сделать игральную кость в форме октаэдра.


Начертив и вырезав полоску и перенумеровав грани, ее перегибают вдоль ребер, а «открытые» ребра склеивают прозрачной лентой. Получается миниатюрный октаэдр. Сумма очков на противоположных гранях октаэдрической игральной кости, как и обычной кубической, равна семи. При желании с помощью новой кости вы можете показать забавный фокус с отгадыванием задуманного числа. Попросите кого-нибудь загадать любое число от 0 до 7. Положите октаэдр на стол так, чтобы загадавший мог видеть только грани с цифрами 1, 3, 5 и 7, и спросите, не видит ли он задуманного им числа. Если он отвечает утвердительно, вы запоминаете про себя число 1. Затем вы переворачиваете октаэдр так, чтобы загадавшему были видны грани с цифрами 2, 3, 6 и 7, и снова задаете тот же вопрос. На этот раз утвердительный ответ означает, что вы должны запомнить число 2. В третий (и последний раз) вы повторяете свой вопрос, повернув октаэдр так, чтобы загадавший мог видеть грани с цифрами 4, 5, б и 7. Утвердительный ответ в этом случае оценивается числом 4. Сложив оценки всех трех ответов, вы получите задуманное вашим приятелем число. Этот фокус без труда объяснит всякий, кто знаком с двоичной системой счисления. Чтобы легче было отыскать нужные положения октаэдра, как-нибудь пометьте три вершины, которые должны быть обращены к вам, когда вы стоите лицом к зрителю (задумавшему число).

Существуют и другие не менее интересные способы нумерации граней октаэдрической игральной кости. Например, числа от 1 до 8 можно расположить так, что сумма чисел на четырех гранях, сходящихся в общей вершине, будет постоянна. Эта сумма всегда равна 18, однако существует три различных способа нумерации граней (мы не считаем различными кости, которые переходят друг в друга при поворотах и отражениях), удовлетворяющих заданному выше условию.

Изящный способ построения додекаэдра предложил в своей книге «Математический калейдоскоп» Гуго Штейнгауз.[31] Из плотного картона нужно вырезать две фигуры, показанные на рис. 95.

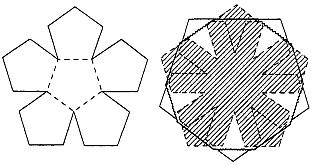

Рис. 95 Вырезав из бумаги две такие фигуры и скрепив их резинкой, вы получите складной додекаэдр.


Стороны пятиугольников должны быть около 2,5–3 см. Лезвием ножа осторожно надрежем картон вдоль сторон внутреннего пятиугольника, с тем чтобы развертка легко сгибалась в одну сторону. Подготовив таким же образом вторую развертку, наложим ее на первую так, чтобы выступы второй развертки пришлись против вырезов первой. Придерживая обе развертки рукой, скрепим их резинкой, пропуская ее попеременно то над выступающим концом одной развертки, то под выступающим концом другой. Ослабив давление руки на развертки, вы увидите, как на ваших глазах, словно по волшебству, возникнет додекаэдр.

Раскрасим модель додекаэдра таким образом, чтобы каждая грань была выкрашена только одним цветом. Чему равно наименьшее число красок, которыми можно раскрасить додекаэдр, если требуется, чтобы любые две смежные грани были разного цвета?

Ответ: наименьшее число красок равно четырем. Нетрудно убедиться, что существуют четыре различных способа наиболее номной раскраски додекаэдра (при этом два раскрашенных додекаэдра будут зеркальными отражениями двух других). Для раскраски тетраэдра также требуется четыре краски, но существует лишь два варианта раскраски, при этом один тетраэдр переходит в другой при зеркальном отражении. Куб можно раскрасить тремя, а октаэдр — двумя красками. Для каждого из этих тел существует лишь один способ наиболее экономной раскраски. Раскрасить икосаэдр можно всего лишь тремя красками, но сделать это можно не менее чем 144 способами. Лишь в шести из них раскрашенные икосаэдры совпадают со своими зеркальными отражениями.

Рассмотрим еще одну задачу. Предположим, что муха, разгуливая по 12 ребрам икосаэдра, проползает по каждому из них по крайней мере один раз. Каков наименьший путь, который должна проделать муха, чтобы побывать на всех ребрах икосаэдра? Возвращаться в исходную точку не обязательно; некоторые ребра мухе придется пройти дважды (из всех пяти Платоновых тел только октаэдр обладает тем свойством, что его ребра можно обойти, побывав на каждом из них лишь по одному разу). Решению задачи может помочь проекция икосаэдра на плоскость (рис. 96).



Рис. 96 Проекция икосаэдра на плоскость.


Только следует иметь в виду, что длина всех ребер одинакова.

Поскольку и поныне встречаются чудаки, все еще пытающиеся найти решение задач о трисекции угла и квадратуре круга, хотя давно уже доказано, что ни то, ни другое невозможно, кажется странным, что никто не предпринимает попыток найти новые правильные многогранники сверх уже известных пяти Платоновых тел.

Одна из причин такого парадоксального положения заключается в том, что понять, почему не существует более пяти правильных тел, крайне несложно. Следующее простое доказательство существования не более пяти правильных тел восходит к Евклиду.

Многогранный угол правильного тела должен быть образован по крайней мере тремя гранями. Рассмотрим простейшую из граней: равносторонний треугольник. Многогранный угол можно построить, приложив друг к другу три, четыре или пять таких треугольников. При числе треугольников свыше пяти сумма плоских углов, примыкающих к вершине многогранника, составляет 360° или даже больше, и, следовательно, такие треугольники не могут образовывать многогранный угол. Итак, существует лишь три способа построения правильного выпуклого многогранника с треугольными гранями. Пытаясь построить многогранный угол из квадратных граней, мы убедимся, что это можно сделать лишь из трех граней. Аналогичными рассуждениями нетрудно показать, что в одной вершине правильного многоугольника могут сходиться три и только три пятиугольные грани. Грани не могут иметь форму многоугольников с числом сторон больше пяти, так как, приложив, например, друг к другу три шестиугольника, мы получим в сумме угол в 360°.

Приведенное только что рассуждение не доказывает возможности построения пяти правильных тел, оно лишь объясняет, почему таких тел не может быть больше пяти. Более тонкие рассуждения заставляют прийти к выводу, что в четырехмерном пространстве имеется лишь шесть правильных политопов (так называются аналоги трехмерных правильных тел). Любопытно отметить, что в пространстве любого числа измерений, большем 4-х, существует лишь три правильных политопа: аналоги тетраэдра, куба и октаэдра.

Невольно напрашивается вывод. Математика в значительной мере ограничивает многообразие структур, которые могут существовать в природе. Обитатели даже самой отдаленной галактики не могут играть в кости, имеющие форму неизвестного нам правильного выпуклого многогранника. Некоторые теологи честно признали, что даже сам Господь Бог не смог бы построить шестое платоново тело в трехмерном пространстве. Точно так же геометрия ставит непреодолимые границы разнообразию структуры кристаллов. Может быть, наступит день, когда физики откроют математические ограничения, которым должно удовлетворять число фундаментальных частиц и основных законов природы. Разумеется, никто сейчас не имеет ни малейшего представления о том, каким образом математика делает невозможной ту или иную структуру, называемую «живой» (если только математика вообще причастна к этому кругу явлений). Вполне допустимо, например, что наличие углеродных соединений является непременным условием возникновения жизни. Как бы то ни было, человечество заранее готовит себя к мысли о возможности существования жизни на других планетах.

Платоновы же тела служат напоминанием о том, что на Марсе и Венере может не оказаться многого из того, о чем думают наши мудрецы.


Ответы

Полное сопротивление цепи, образованной ребрами куба (сопротивление каждого ребра 1 ом) составляет 5/6 ома. Соединим накоротко три ближайшие к А вершины куба и проделаем то же самое с тремя вершинами, ближайшими к В. Мы получим две треугольные цепи.

Ни в одной из них тока не будет, так как они соединяют эквипотенциальные точки. Нетрудно заметить, что между вершиной А и ближайшей к ней треугольной цепью параллельно включены три сопротивления по 1 ому (общее сопротивление 1/3 ома), между двумя треугольными цепями в параллель соединено 6 сопротивлений по 1 ому (общее сопротивление этого участка цепи 1/6 ома) и между второй треугольной цепью и точкой В имеется 3 параллельно соединенных проводника по 1 ому (то есть всего 1/3 ома). Таким образом, полное сопротивление цепи между точками А и В равно 5/6 ома.

И условие задачи, и метод решения нетрудно обобщить на случай цепи, образованной ребрами четырех остальных Платоновых тел.

Перечислим три способа нумерации граней октаэдра, удовлетворяющих условию: сумма чисел на гранях, примыкающих к любой вершине, должна быть равна 18. Числа, встречаемые при обходе (по часовой стрелке или против нее) одной вершины: 6, 7, 2, 3; при обходе противоположной вершины: 1, 4, 5, 8 (6 рядом с 1, 7 рядом с 4 и т. д.); при обходе остальных вершин: 1, 7, 2, 8 и 4, 6, 3, 5; 4, 7, 2, 5 и 6, 1, 8, 3. Простое доказательство того, что октаэдр — единственное из пяти правильных тел, чьи грани можно пронумеровать так, чтобы сумма чисел на гранях, примыкающих к любой вершине, была постоянна, можно найти в книге У. У. Роуза Болла.[32]

Кратчайшее расстояние, которое должна преодолеть муха для того, чтобы побывать на всех ребрах икосаэдра, равно 35 единицам (единица — длина ребра икосаэдра). Стерев пять ребер икосаэдра (например, ребра FM, BE, JA, ID и НС на рис. 96), мы получим граф, на котором нечетное число ребер сходится только в двух точках G и К. Поэтому муха может обойти весь этот граф (начав свой путь в точке G и закончив его в точке К), пройдя по каждому ребру лишь один раз. Пройденное мухой расстояние равно 25 единицам. Это самый длинный путь, все участки которого проходятся по одному разу. Если муха на своем пути встречает стертые ребра, мы просто добавляем их к пути из G в К, считая, что муха проходит их дважды (в противоположных направлениях). Пять стертых ребер, проходимых дважды, составляют добавку в 10 единиц к уже пройденному пути. В сумме это и составляет 35 единиц.


Примечания:



2

Schaat W. L. Recreational Mathematics, 3d rev. ed. — 1963.



3

От греческого «гекс», что означает шесть и английского to flex — складываться, сгибаться, гнуться. — Здесь и далее примечания переводчика.



27

«Ручность», или «киральность», — термин, введенный для того, чтобы различать «правое» и «левое». Какой вопрос вы должны задать человеку, чтобы Узнать, «левша» он или «правша»? Поскольку в русском языке такого термина нет, мы предлагаем спрашивать: «Какова ваша ручность?»



28

Примеры русских полиндромов читатель найдет в примечаниях к русскому изданию книги М. Гарднера «Этот правый, левый мир», (М.: Мир, 1967, стр. 45–46). В этой книге и о право-левой асимметрии рассказано более подробно.



29

Канон — последовательное повторение одной и той же темы различными музыкальными инструментами, вступающими по очереди друг за другом.



30

Вместо английских слов можно взять русские. Напишите на листке бумаги слова СЕНОКОС или НОЕВ КОВЧЕГ, переверните лист вверх ногами и подойдите к зеркалу. Первые два слова вы прочитаете мгновенно, а последнее сразу не дастся.



31

Эта игрушка была приложена лишь к первому изданию книги Г. Штейнгауза, в дальнейших изданиях, в том числе и в русском (М.: Гостехиздат, 1949), ее нет.



32

Rouse Ball W. W. Mathematical recreations and essays. — London: Mac-Millan;

New York: St. Martin's Press, 1956, p. 418. Имеется русский перевод: Балл У.;

Коксетер Г. Математические эссе и развлечения. — М.: Мир, 1986.
