FFT Filter (process)


Из названия этого окна диалога следует, что здесь реализован БПФ-фильтр — фильтр на основе быстрого преобразования Фурье.

Этот эффект способен выполнять роль как обычных фильтров, так и фильтров произвольной частотной характеристики. Уровень шума FFT-фильтра ниже, чем в 16-битном сэмпле, поэтому он не вносит никакого шума при обработке аудио в 16-битном качестве.

Эффект является КИХ фильтром [1] который поддерживает фазовую линейность в отличие от БИХ фильтров [2], создающих фазовые ошибки и добавляющие звон в аудио.

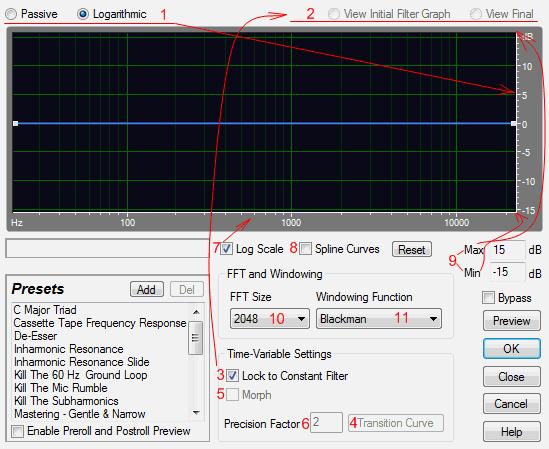

1. Passive, Logarithmic — мера изменения уровня (громкости);

Passive — в процентах. Установка в 100 соответствует нулевому изменению;

Logarithmic — в dB. Установка в 0 dB соответствует нулевому изменению.

2. View Initial Filter Graph, View Final — позволяет установить первоначальные и конечные параметры фильтра, которые будут изменятся с течением времени (если не стоит галочки Lock To Constant Filter(3)). Если галочка стоит, то действует только один фильтр;

View Initial Filter Graph — первоначальные настройки фильтра;

View Final — конечные настройки фильтра.

3. Lock To Constant Filter — режим постоянной работы фильтра без изменений параметров;

Для того, чтобы настроить график перехода от View Initial Filter Graph к View Final нажмите кнопку Transition Curve(4).

4. Transition Curve — открывает окно переходной кривой, которая отображает графическое представление перехода от начальных настроек фильтра к конечным. На верхнем графике показано время вдоль оси Х (где левая точка символизирует начальные настройки фильтра, а правая — конечные) и переход в процентах вдоль оси Y (где 0 % представляет собой первоначальный фильтр, а 100 % представляет собой конечный фильтр);

5. Morph — если эта опция не выбрана, то переход между начальным и конечным фильтром осуществляется линейно. Например, если отключен Morph, и у вас на графике есть пик в 10 кГц для первоначального фильтра и пик на частоте 1 кГц для конечного фильтра, пик на 10 кГц будет постепенно уменьшаться, а пик на частоте 1 кГц будет постепенно увеличиваться с течением времени. Частоты от 1 кГц до 10 кГц не будут затронуты. Если опция Morph включена, пик будет постепенно спускаться от 10 кГц до 1 кГц, проходя через частоты между ними;

6. Precision Factor — определяет точность фильтрации с течением времени, когда используются начальные и конечные параметры. Большое число (низкий коэффициент) — фильтр изменяется грубо (или кусочками) от начальных до конечных установок, в то время как меньшее число (высокий коэффициент) сделает переход более гладким. Более высокая точность означает более длительную обработка, но лучший эффект;

Precision Factor определяет количество сэмплов, сохраняющихся из выборки Фурье. Значение 2 означает, что сохранятся 1/2 сэмплов, 10 — что сохранятся 1/10 сэмплов. Если параметры эквалайзера меняются очень быстро, то используйте большую точность.

7. Log Scale — если флажок установлен, то на оси частот выбирается логарифмический масштаб, позволяющий детально разглядеть АЧХ фильтра [3] в области низких частот. Если флажок сброшен, то для горизонтальной оси выбирается линейный масштаб. Это позволяет наблюдать АЧХ фильтра в наиболее естественном виде, с сохранением всех пропорций, но в низкочастотной области будет сложно оперировать;

8. Spline Curves — сглаживает переходы линии между точками;

9. Max, min — установка максимального и минимального значений для горизонтальной линейки (Y-ось);

10. FFT Size (Размер БПФ) — список содержит размеры выборок при БПФ. Чем больше выборка, тем чище будет звук, но и тем дольше будет производиться обработка;

11. Windowing Function — перечисление функций, определяющие вид временного окна. Определяет количество и ширину перехода, которая происходит во время фильтрации. Эти функции перечислены в порядке увеличения ширины. Hamming и Blackman фильтры дают отличный общий результат.



Примечания:



1

Фильтр с конечной импульсной характеристикой (Нерекурсивный фильтр, КИХ-фильтр) или FIR-фильтр (FIR сокр. от finite impulse response — конечная импульсная характеристика) — один из видов линейных цифровых фильтров, характерной особенностью которого является ограниченность по времени его импульсной характеристики (с какого-то момента времени она становится точно равной нулю). Такой фильтр называют еще нерекурсивным из-за отсутствия обратной связи. Знаменатель передаточной функции такого фильтра — некая константа.,



2

Фильтр с бесконечной импульсной характеристикой (Рекурсивный фильтр, БИХ-фильтр) или IIR-фильтр (IIR сокр. от infinite impulse response — бесконечная импульсная характеристика) — линейный электронный фильтр, использующий один или более своих выходов в качестве входа, то есть образует обратную связь. Основным свойством таких фильтров является то, что их импульсная переходная характеристика имеет бесконечную длину во временной области, а передаточная функция имеет дробно-рациональный вид. Такие фильтры могут быть как аналоговыми так и цифровыми.

Примерами БИХ-фильтров являются фильтр Чебышева, фильтр Баттерворта, Фильтр Калмана и фильтр Бесселя.



3

Амплитудно-частотная характеристика (АЧХ) — зависимость интенсивности колебания от его частоты. Часто АЧХ упрощенно называют частотной характеристикой. Для наглядности АЧХ строят в виде графика: по оси ординат откладывают интенсивность (обычно в дБ) или относительные амплитуды, а по оси абсцисс — частоту (в линейном или логарифмическом масштабе). В электротехнике, радиоэлектронике и других областях техники по АЧХ определяют различные характеристики устройств или систем: полосу пропускания частот, избирательность, добротность и др.
