Пока другие флоты для увеличения ограниченного обзора с подводных лодок экспериментировали с самолетами, US NAVY поставил перед разработчиками противоположную задачу. В начале 1930-х годов проектный институт NRL (Naval Research Laboratory), сотрудничая с другими проектными и производственными подразделениями ВМФ, разрабатывал техническое устройство для направленного излучения радиоволн и приема сигналов, отраженных от цели. Это устройство получило название «Radio Detecting and Ranging», вскоре сокращенное до Radar. В конце 1938 года первый опытный образец смонтировали на линейном корабле «New York». Радар оказался громоздким и весьма ненадежным, но работоспособным. Начался процесс поэтапного совершенствования конструкции. С мая 1940г. новые, более компактные и надежные образцы стали устанавливаться на корабли основных классов.

Субмарины в этом списке были далеко не в первых рядах. Тем не менее в конце 1941г. поисковые зенитные локаторы уменьшились до таких размеров, что их размещение стало возможно на подводных лодках. Первым типом «лодочного» радара стал SD, локатор ненаправленного излучения с 6-10-мильным радиусом. Его достаточно мощное излучение, могло приниматься радиопеленгаторами противника. Тем не менее, это была огромная помощь в обнаружении самолетов – главных противников подводных лодок. Субмарина SS-179 «Plunger» вышедшая из Перл-Харбора 13.12.1941, имея на борту одну из первых радарных установок, стала первой американской подлодкой, испытавшей свой радар в боевом походе. Вскоре, по мере возможности, и другие подлодки стали оснащаться локаторами SD.


Только совсем небольшое число подлодок получили полный комплект радиолокационных антенн, как показанная на фото «Mingo», 17.06.1945г. Зенитный радар SS последних лет выпуска заменил прямоугольную антенну SD большой овальной, предстваленной на снимке. Подъемная антенна теперь использовалась для дальней связи и заменила штыревую антенну, которая прежде использовалась для дублирования SD.

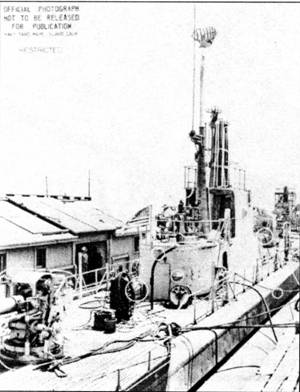

Ранний вариант SD


Поздний вариант SD


Ранний вариант SJ


Поздний вариант SJ


SS

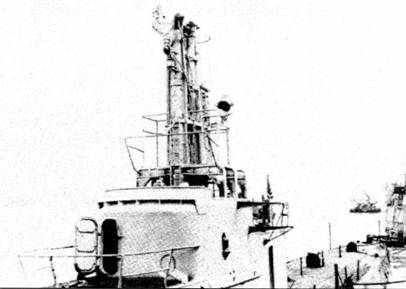

ПЛ «Searaven» оснащена системой антенн, характерной для середины войны. На лодке установлена поздняя овальная антенна радара SJ, а на заднем плане видны тонкие антенны SD. Также видны 3 постоянно поднятые штыревые антенны. Та, что спереди – для SPR-1, средняя – для VHF и кормовая – для IFF. Снимок от 6 февраля 1945 года.


Радиоантенна


Гидрофон JP


В июле 1942-го SS-231 «Haddock» получила радары следующего поколения – SJ, установку для обнаружения надводных кораблей. Это позволило вести определение одновременно азимута (направления) и дистанции до цели на поверхности воды с точностью, допускающей стрельбу торпедами по данным SJ с хорошими шансами на успех. По мере того, как первые образцы были испытаны и откалиброваны, а операторы РЛС соответствующим образом обучены, командиры-подводники и впрямь поверили, что с помощью радаров они могут ориентироваться в обстановке за пределами человеческого зрения.

В сентября 1943 г. лодка SS-279 «Snook» первой была оборудована новым типом радара с круговым индикатором с радиальной разверткой. На нем в легкодоступной форме отображалась обстановка с азимутами и расстояниями. Этот новый экран, названный PPI (Plan Position Indicator – индикатор позиционного проецирования), заменил прежние индикаторы, отображавшие информацию о цели как импульсную отметку на горизонтальной шкале. Экраны PPI сделали результаты радиолокации доступными всем.

В ходе войны радары постоянно совершенствовались. Внедренная в начале модель SD постепенно была заменена типом SS. Радар превратил американские лодки в грозное оружие, способное видеть в темноте и в непогоду, сохранив немало жизней американских подводников.
