Глава 5. Возможное расположение мебели в квартире

В последнее время вопрос планировки квартиры решается достаточно легко, достаточно нанять специалиста — дизайнера. Но осмелимся заметить, что подобные услуги обходятся недешево и далеко не каждый может себе такое позволить, поэтому вашему вниманию предлагается несколько вариантов планировки комнат (рис. 24, 25, 26, 27). Конечно, рисунки носят больше схематичный характер и они далеко не совершенны, но, возможно, здесь вы сможете почерпнуть что-то новое для себя и, усовершенствовав некоторые моменты, заняться обустройством собственного жилища.

Нехватка жилого пространства всегда актуальная проблема, и мы предлагаем решить ее с помощью встроенной и трансформируемой мебели. На приведенных ниже рисунках даны варианты планировки комнат.

Рис. 24. Стеллаж, встроенный в нишу, с изменяемой высотой полок

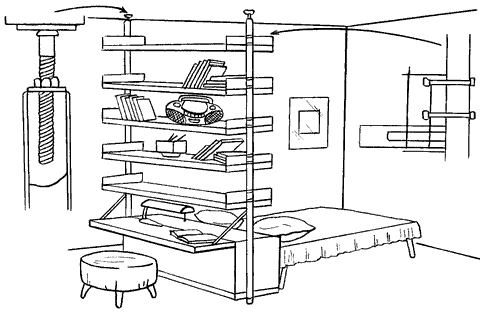

Рис. 25. Стеллаж с изменяемой высотой полок, с откидным столиком, установленный у спинки кровати над ящиком для белья

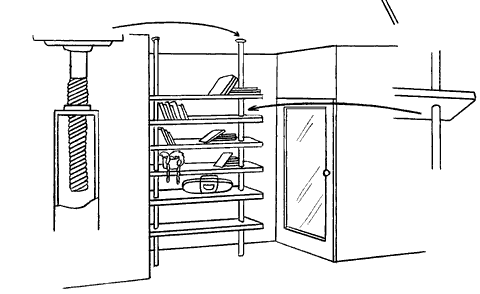

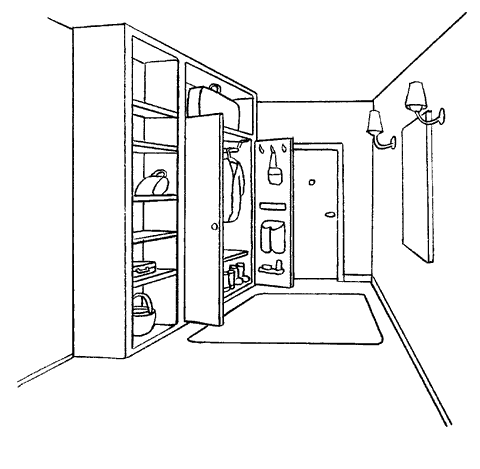

Рис. 26. Встроенный шкаф открытого типа в прихожей

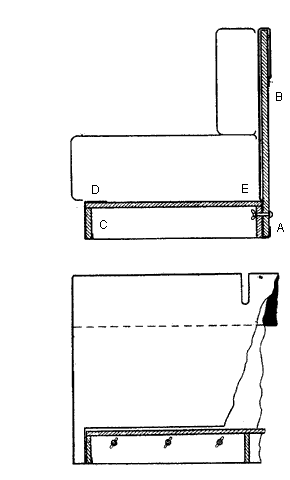

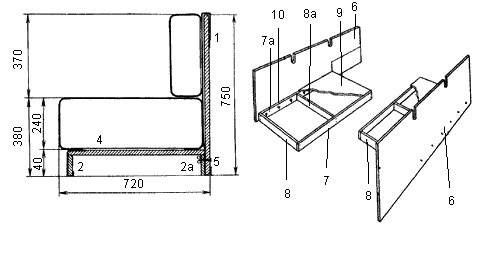

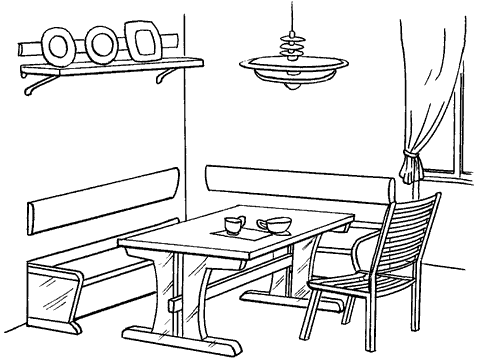

Рис. 27. Столовая мебель: лавки, встроенные в угол, с отсеками для кухонной утвари, полотенец и т. д.

Теперь от абстрактных рисунков перейдем к конкретным моделям. Но, прежде чем создавать что-то конкретное и, несомненно, полезное, обратите внимание на рис. 28). Здесь показаны различные приемы соединения деревянных деталей. Используя данные приемы, вы сможете сделать красивые, аккуратные и крепкие стыки в любой конструкции.

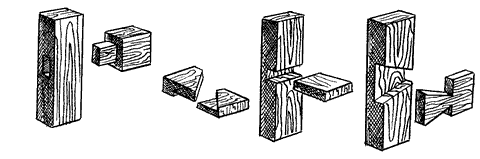

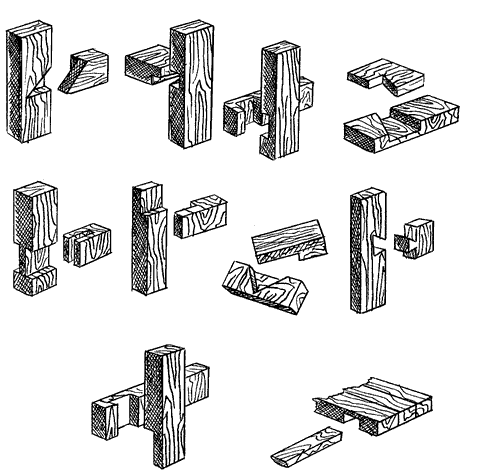

Рис. 28. Возможные варианты соединения деревянных деталей

Переносной шкаф-верстак

Начать стоит с предмета первой необходимости для любого мастера — верстака. Предлагаемая модель имеет достаточно высокую функциональность, компактна и проста в изготовлении.

Основой верстака служит шкаф, изготовленный из досок толщиной 10–12 мм или 16?миллиметровой фанеры (Рис. 29).

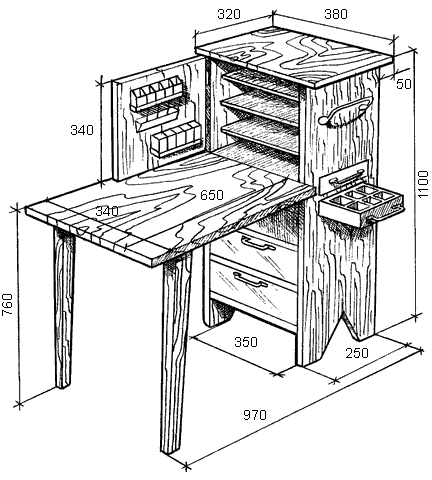

Рис. 29. Переносной шкаф-верстак

Верхняя доска конструкции выступает на 50 мм, образуя упор в стену. Основная доска имеет толщину 20 мм и находится на уровне стола, на ней располагаются петли откидной крышки.

Ножки верстака размером 20 х 30 мм крепятся также на петлях к краю стола. К боковым панелям шкафчика на одном уровне приделываются две обычные дверные ручки, что решает проблему с удобством перемещения верстака.

К откидной дверке крепятся две полочки для расположения коробочек с различными мелочами. Между полочками устанавливается гребенка — приспособление, изготовленное из гвоздей со срезанными шляпками. На зубьях гребенки очень удобно хранить гайки, шайбы и т. д.

Сам шкафчик условно делится на три части — верхнюю, центральную и нижнюю. В верхней находятся три полки для хранения инструмента и разного рода заготовок. Обратите внимание, что полки в верхней части шкафчика располагаются таким образом, что в сложенном состоянии верстака между ними помещаются полочки, сделанные на дверке.

В нижней части находятся три выдвигаемых ящика, которые, как и полки в верхней части, предназначены для крупных инструментов, заготовок и, возможно, некоторых рабочих материалов. Делать ящик или полку непосредственно под крышкой стола бессмысленно, потому что пользоваться ими будет очень неудобно. Но, с другой стороны, оставлять свободное пространство нерабочим тоже не стоит. Самым разумным решением в данной ситуации будет создание боковых ящиков. Возможны варианты: один большой или два маленьких ящика.

Со стороны, обратной боковым ящикам, располагаются крючья для ножовки, дрели или лобзика.

Полка телескопическая книжная

Книжная полка — один из самых часто встречающихся объектов, располагающихся на стенах как частных домов, так и квартир. Но представьте себе, что часть книг у вас забрал почитать сосед и полка зияет пустотами, нарушая уютный интерьер вашей комнаты, или что вы приобрели новую вазу, которая так хорошо смотрелась бы на полке рядом с любимыми книжками, а места уже не хватает. Для таких случаев вам пригодится полка с изменяемой длиной (рис. 30).

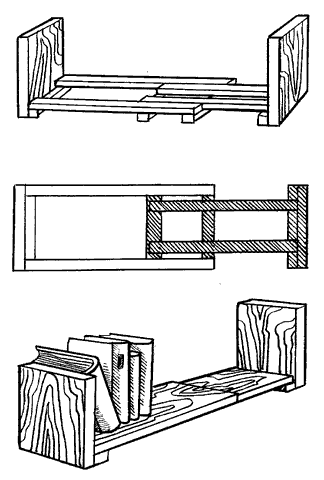

Рис. 30. Полка телескопическая книжная

Для сборки такой полки потребуются брус, доска и шурупы. Кстати, сделаем небольшое отступление. В некоторых источниках предлагают крепить между собой детали при помощи гвоздей. Не советуем следовать подобным рекомендациям, т. к. мебель при этом практически полностью теряет свой декоративный вид и становится не такой прочной, как в случае скрепления шурупами.

В данном случае мы не указываем размеров по причине различных требований, предъявляемых к данному предмету обстановки. Но, взглянув на рисунок, вы поймете, что точные размеры в данном случае особой роли не играют.

Продольные стойки с одной стороны делают на 4–5 мм короче стоек, укрепленных с другой. Стенки с продольными стойками должны свободно двигаться в обе стороны, именно они обеспечивают нужную длину полки.

Следующим шагом будет крепление оснований на продольные стойки. На планки при помощи прикрепите шурупов листы 3-миллиметровой фанеры, они и служат основаниями.

В качестве заключительного этапа покройте полочку лаком или проморите ее. Возможно также украшение декоративной резьбой или различными аппликациями.

Стол ученический универсальный

Обычно такой стол нужен людям с широким диапазоном увлечений. В качестве примера можно привести обычного школьника. Предлагаемый стол не только компактен, но и многофункционален. Его можно использовать для выполнения уроков, рисования, черчения.

Для рисования рабочую поверхность наклоняют и фиксируют — получается мольберт. У нижней кромки стола есть выдвижная опора, при помощи которой закрепляется подрамник с бумагой (узел А). Также в конструкции предусмотрены подкос с рядом пропилов-зубцов — дополнительная опора — и регулятор уровня наклона рабочей поверхности стола. Ножки стола жестко соединены между собой (рис. 31).

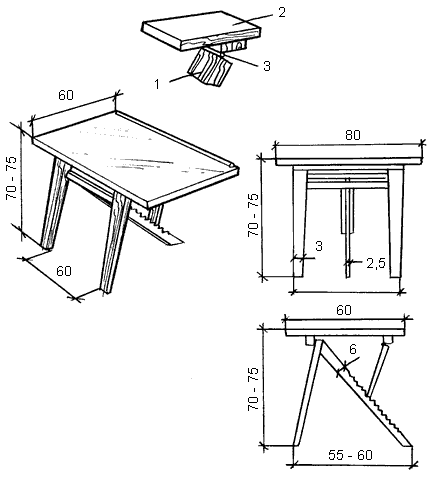

Рис. 31. Стол ученический универсальный: 1 — выдвижная опора; 2 — стол; 3 — металлическая петля

Материалами для изготовления такого стола служат доски, рейки и фанера. Для соединения деталей конструкции между собой используются металлические петли. Верхняя часть стола выполняется из толстой фанеры и реек, которые крепятся по краям. Рабочую поверхность стола лучше покрасить в бледно-зеленый или голубоватый цвет и покрыть бесцветным лаком.

Стол рабочий складной

Такой стол компактен, удобен в использовании и требует очень мало усилий и времени для приведения его в рабочее состояние (рис. 32).

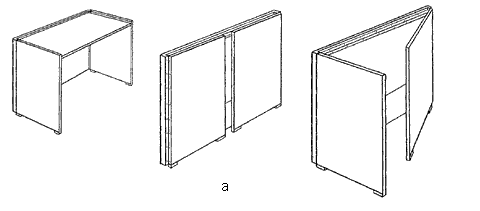

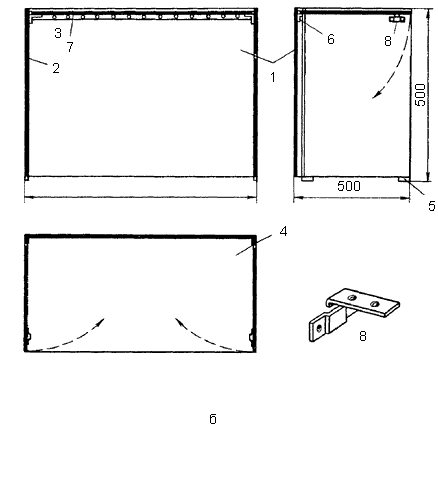

Рис. 32. Стол рабочий складной: а — внешний вид; б — порядок сборки

Складной стол изготовляется из 13-миллиметровой ДСП с двусторонним матовым покрытием. После раскройки видимые кромки нужно отшлифовать и, протерев влажной тряпкой, оклеить полосками самоклеящейся бумаги с рисунком, подходящим под текстуру материала. Под боковые стен — ки 2 приклейте любым дисперсионным клеем подкладки и дополнительно зафиксируйте их при помощи металлических шпилек. Далее собирайте стенку 1. Слева и справа к передней ее стороне приклейте деревянные бруски 4 (после складывания между ними будет помещаться столешница 3), их можно скрепить любым универсальным клеем. Перед нанесением клея рекомендуется заштриховать пластиковое покрытие плиты и протереть его влажной тряпкой. Для большей прочности бруски можно зафиксировать при помощи шурупов 9 с утопленными головками. Выходящие на внешнюю сторону грани брусков оклейте полосками самоклеящейся бумаги.

В завершение вышеописанных операций можно приступить к окончательной сборке конструкции. На внутренней стороне столешницы закрепите одну из створок рояльной петли 6, вторую створку прикрепите к задней стенке. Учтите, что столешница в откинутом положении должна образовывать с задней стенкой прямой угол и быть на 10 мм ниже верхней кромки стенки.

Далее рояльные петли 7 обращенной наружу осью прикрепите к кромкам боковых стенок, а внутренние их части — к брускам задней стенки 1. Обратите внимание, что пласти боковых стенок должны быть заподлицо с кромками задней.

Последний этап сборки — крепление металлических фиксаторов 8. Они продаются практически в любом магазине, но их можно изготовить самостоятельно из полосы стали шириной 10 мм.

После завершения сборки покрасьте подкладки 5 белой краской, и стол готов.

Материалы и компоненты:

1. Стенка задняя:

Материал: древесно-стружечная плита толщиной 13 мм, с двусторонней облицовкой;

Размер, мм: 715 х 1000;

Кол-во: 1.

2. Стенка боковая:

Материал: древесн?остружечная плита толщиной 13 мм, с двусторонней облицовкой;

Размер, мм: 715 х 469;

Кол-во: 2.

3. Столешница:

Материал: древесно?стружечная плита толщиной 13 мм, с двусторонней облицовкой;

Размер, мм: 968 х 486;

Кол-во: 1.

4. Брусок подклейной:

Материал: древесина;

Размер, мм: 715 х 15 х 15;

Кол-во: 2.

5. Подкладка:

Материал: древесина;

Размер, мм: 60 х 15 х 15;

Кол-во: 4.

6. Петля рояльная:

Материал: металл;

Размер, мм: 968 х 13;

Кол-во: 1.

7. Петля рояльная:

Материал: металл;

Размер, мм: 968 х 13;

Кол-во: 2.

8. Фиксатор:

Материал: металл;

Размер, мм: 715 х 13;

Кол-во: 2.

9. Шуруп с потайной головкой:

Материал: металл;

Размер, мм: 2, 5 х 25;

Кол-во: 80.

Встроенный шкафчик для ванной комнаты

Ни для кого не секрет, что самая большая нехватка пространства ощущается именно в ванной комнате. Но, несмотря на это, куда-то нужно складывать многочисленные атрибуты для наведения чистоты в помещении и средства личной гигиены. Вашему вниманию предлагается шкафчик для ванной комнаты, который можно разместить в углу или в нише стены.

Данная модель состоит из двух боковин, одна из которых рамочная, дверцы и крышки. Учитывая тот факт, что установить полностью смонтированный шкаф будет достаточно сложно, т. к. он полностью занимает место от пола до потолка, то предлагается собрать отдельный цоколь, который в процессе установки задвигается снизу.

Перед тем как начинать раскройку материала и непосредственно саму сборку конструкции, следует точно обмерить нишу, в которой будет размещаться шкаф. В противном случае с установкой могут возникнуть трудности.

Первым изготовьте цоколь.

Он состоит из основания 10 и двух брусков цоколя 11. Передний брусок 11 оберните самоклеящейся пленкой и приклейте снизу к передней кромке основания. Для большей прочности закрепите брусок при помощи двух шурупов с потайной головкой.

Теперь изготовьте рамку.

Соедините продольную рейку с поперечинами (брусками) при помощи клея, для большей прочности в места стыков можно вставить деревянные шпильки. После оклейте фронтальную часть рамы самоклеящейся пленкой. Далее боковину 1 отшлифуйте, оклейте самоклеящейся пленкой, приложите к рамке и отметьте верхние кромки брусков 3. Полки 4 установите на поперечные бруски и соедините их с боковиной 1 латунными уголками размером 30 х 30 мм, тем самым закрепив их. На крышку 8 приклейте поперечины 9 так, чтобы они отстояли от боковых кромок крышки на расстояние, равное толщине боковин. Поперечины дополнительно зафиксируйте шурупами.

На плите 5 должна быть выемка размером 25 х 100 мм для ручки, лучше сделать ее при помощи пропилов и выдолбить участок долотом. В конце отшлифуйте кромки откидной крышки 7.

Теперь можно приступить к сборке.

Окончательная сборка конструкции показана на рис. 33. Крепление различных частей конструкции между собой производится в основном при помощи металлических уголков. После полной сборки установите сначала цоколь, а затем на него верхнюю часть шкафчика.

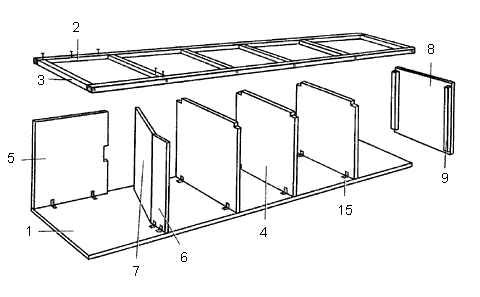

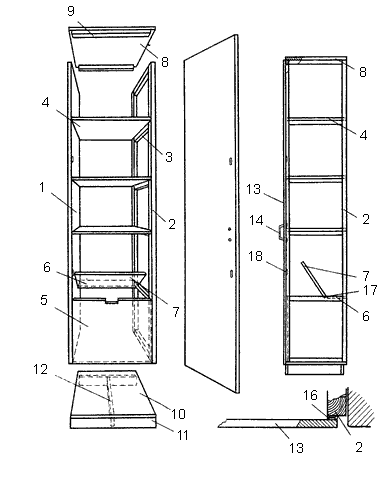

Рис. 33. Встроенный шкафчик для ванной комнаты

Рис. 33 (продолжение). Встроенный шкафчик для ванной комнаты

Материалы и компоненты:

1. Боковина:

Материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;

Размер, мм: 2224 х 484;

Кол-во: 1.

2. Брусок продольный:

Материал: древесина;

Размер, мм: 2224 х 30 х 30;

Кол-во: 2.

3. Брусок поперечный:

Материал: древесина;

Размер, мм: 2224 х 30 х 30;

Кол-во: 6.

4. Полка:

Материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;

Размер, мм: 484 х 664;

Кол-во: 3.

5. Фасадная плита:

Материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;

Размер, мм: 500 х 634;

Кол-во: 1.

6. Полка с откидной крышкой:

Материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;

Размер, мм: 150 х 634;

Кол-во: 1.

7. Откидная крышка:

Материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;

Размер, мм: 331 х 631;

Кол-во: 1.

8. Верхняя крышка:

Материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;

Размер, мм: 484 х 680;

Кол-во: 1.

9. Поперечина:

Материал: брусок, древесина;

Размер, мм: 634 х 30 х 30;

Кол-во: 2.

10. Щит основания:

Материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;

Размер, мм: 484 х 680;

Кол-во: 1.

11. Брусок цоколя:

Материал: древесина;

Размер, мм: 84 х 680;

Кол-во: 2.

12. Доска средняя цокольная:

Материал: древесина;

Размер, мм: 84 х 432;

Кол-во: 2.

13. Дверка:

Материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;

Размер, мм: 2140 х 665;

Кол-во: 1.

14. Дверная ручка:

Материал: металл с хромированным покрытием;

Размер, мм: —

Кол-во: 1.

15. Уголок:

Материал: латунь;

Размер, мм: 30 х 30;

Кол-во: 10.

16. Рояльная петля для дверки:

Материал: латунь;

Размер, мм: 13 х 2394;

Кол-во: 1.

17. Рояльная петля для откидной крышки:

Материал: латунь;

Размер, мм: 16 х 630;

Кол-во: 1.

18. Магнитная защелка:

Материал: готовое изделие;

Размер, мм: —

Кол-во: 2.

Шкафчик встроенный зеркальный

Данная модель проста в исполнении и незаменима в быту. Рекомендуется к расположению в ванной комнате над раковиной. Сам шкафчик сравнительно невелик, но чрезвычайно удобен для хранения зубных щеток, зубной пасты, бритвенных принадлежностей и прочих вещей личной гигиены. Прелесть этой конструкции заключается в наличии зеркальных дверок и габаритах, ведь практически полностью утопленный в стену шкафчик совсем не занимает пространства комнаты.

Для основных деталей используется 16-миллиметровая ДСП с мелкой фракцией стружки, задняя стенка изготовляется из ДВП толщиной 6 мм. Колпак можно сделать из белого прозрачного пластика толщиной 3 мм. И наконец, в качестве осветительных приборов предлагается использовать три лампочки накаливания мощностью 25 Вт.

Сначала проведите раскройку деталей (рис. 34).

Рис. 34. Раскройка материала для зеркального шкафчика

После раскройки оклейте детали самоклеящейся пленкой. Учтите, что оклеивать дверки нужно только с внутренней стороны, т. к. с внешней они будут закрыты зеркалами. Оставьте у пленки по краям припуск около 30–40 мм, после эти края вы завернете на внешнюю сторону.

В углу средней дверки сделайте вырез 17 х 40 мм и приступайте к сборке конструкции. Две прокладки 6 соедините с концами ламподержателя 5 при помощи двух шурупов. Получившуюся деталь при помощи металлических шпилек 24 строго перпендикулярно прикрепите к верхней перекладине.

Далее — освещение. Снимите патроны и к каждому из них присоедините двухжильный гибкий провод. После пропустите провод каждого патрона через просверленные отверстия и привинтите патроны к ламподержателю. Положение верхней перекладины 2 и нижней перекладины 4 между боковинами 1 показано на рисунке. Их соединяют при помощи металлических шпилек 24. Сзади перекладины должны быть заподлицо с боковинами, а спереди иметь выступ на 3 мм.

Задняя стенка 9 после фиксации должна выступать по бокам на 6 мм, а сверху и снизу быть заподлицо. После ее крепления рама шкафчика приобретает устойчивость. Прикрепите козырек 3 шурупами с закругленной головкой 21 к верхней перекладине так, чтобы его передняя кромка совпадала с нижней кромкой боковины. После на рояльных петлях подвесьте дверцы: сначала крайние, а потом центральную. Для крепления средней дверки используются так называемые пятниковые петли. Их можно купить или сделать самостоятельно.

Для изготовления пятниковой петли возьмите металлические пластины длиной 75 мм и просверлите в них по четыре отверстия. Далее нижний конец пластины закруглите напильником, исходя из размеров, указанных на чертеже, и привинтите к нижней перекладине. Верхнюю пластинку привинтите сверху к козырьку 3, ее закруглять не нужно. Теперь установите среднюю дверку и после предварительного высверливания в верхней и нижней кромке дверки через шайбу 23 и металлическую пластину заверните шурупы с полукруглыми головками в кромки дверки.

Навески шкафчика закрепите на его задней стенке при помощи шурупов с потайными головками, длиной 40 мм так, чтобы выступали только отверстия для кронштейнов. Последним этапом сборки будет установка полкодержателей и боковин шкафчика (рис. 35).

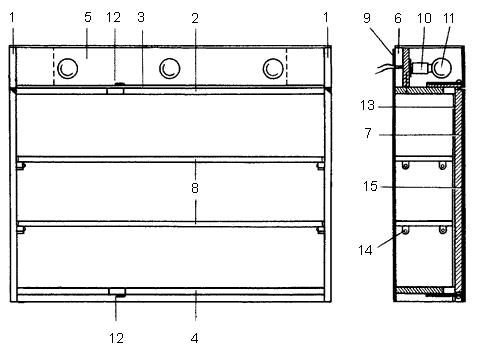

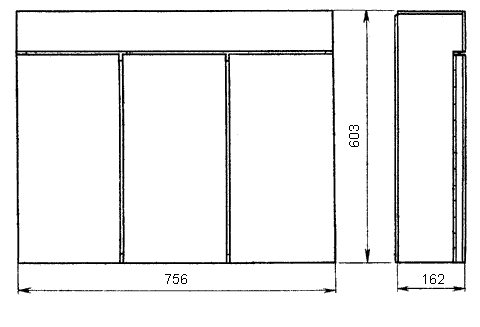

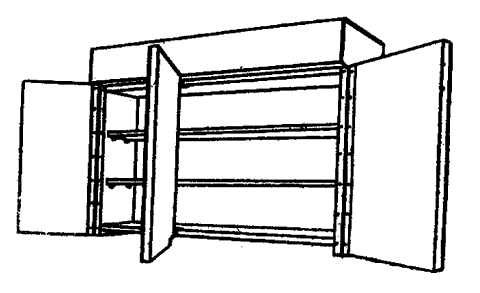

Рис. 35. Зеркальный шкафчик: а — внешний вид; б — вид спереди и сбоку

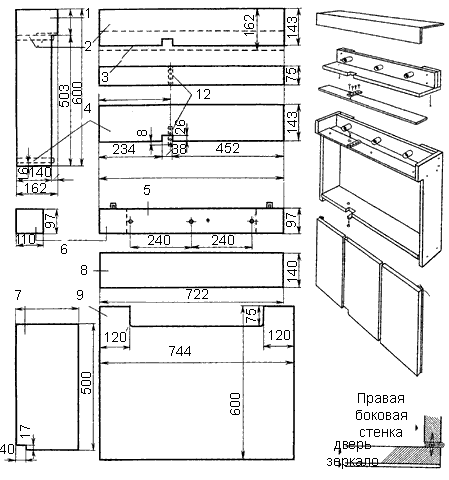

Рис. 35 (продолжение). Зеркальный шкафчик. Сборка

Осталось повесить зеркала и поместить уже готовый шкафчик в нишу. Зеркала можно приклеить так называемым медовым клеем или любым универсальным.

Фронтальная сторона пластикового колпака 18 должна быть заподлицо с нижней кромкой козырька 3, а сверху возвышаться над боковинами на 3 мм. К ней прикрепите крышку 17, склеив их между собой любым подходящим клеем. Колпак крепить не стоит, т. к. время от времени придется менять лампочки. Теплоотвод тоже не потребуется: колпак не будет нагреваться до высоких температур за счет хорошего теплообмена.

Материалы и компоненты

1. Боковины:

Материал: ДСП толщиной 16 мм;

Размер, мм: 162 х 600;

Кол-во: 2.

2. Верхняя перекладина:

Материал: ДСП толщиной 16 мм;

Размер, мм: 143 х 724;

Кол-во: 1.

3. Козырек:

Материал: фанера толщиной 6 мм;

Размер, мм: 75 х 724;

Кол-во: 1.

4. Нижняя перекладина:

Материал: ДСП толщиной 16 мм;

Размер, мм: 143 х 724.

Кол-во: 1.

5. Ламподержатель:

Материал: ДСП толщиной 16 мм;

Размер, мм: 97 х 724;

Кол-во: 1.

6. Прокладка к ламподержателю:

Материал: ДСП толщиной 16 мм;

Размер, мм: 97 х 110;

Кол-во: 2.

7. Дверка:

Материал: ДСП толщиной 16 мм;

Размер, мм: 250 х 500;

Кол-во: 3.

8. Полка:

Материал: ДСП толщиной 12 мм;

Размер, мм: 140 х 722;

Кол-во: 2.

9. Задняя стенка:

Материал: ДВП толщиной 6 мм;

Размер, мм: 600 х 744;

Кол-во: 3.

10. Патрон для ламп:

Материал: готовое изделие;

Размер, мм: диаметр 24 х 55;

Кол-во: 3.

11. Лампа накаливания 25 Вт:

Материал: готовое изделие;

Размер, мм: —

Кол-во: 3.

12. Петля пятниковая:

Материал: металл;

Размер, мм: 15 х 75;

Кол-во: 2.

13. Рояльная петля с шурупами:

Материал: металл с хромированным покрытием;

Размер, мм: 16 х 500;

Кол-во: 2.

14. Полкодержатель:

Материал: готовое изделие

Размер, мм: —

Кол-во: 4.

15. Зеркало:

Материал: зеркальное стекло;

Размер, мм: 250 х 500;

Кол-во: 3.

16. Клей для зеркала.

17. Крышка колпака прозрачная:

Материал: прозрачный пластик толщиной 3 мм;

Размер, мм: 162 х 756;

Кол-во: 1.

18. Фронтальная поверхность колпака:

Материал: прозрачный пластик толщиной 3 мм;

Размер, мм: 100 х 756;

Кол-во: 1.

19. Клей для колпака специальный.

20. Облицовочный материал:

Материал: самоклеящаяся пленка шириной 450 мм;

Размер, мм: 450 х 6500;

Кол-во: —

21. Шуруп с полукруглой головкой:

Материал: металл;

Размер, мм: 2 х 12;

Кол-во: 20.

22. Шуруп с полукруглой головкой:

Материал: металл;

Размер, мм: 4 х 30;

Кол-во: 6.

23. Шайба:

Материал: металл;

Размер, мм: диаметр 12;

Кол-во: 2.

24. Шпилька:

Материал: металл;

Размер, мм: диаметр 2, 5 х 60;

Кол-во: 20.

25. Гвоздь для задней стенки:

Материал: металл;

Размер, мм: 20;

Кол-во: 35.

26. Петля с шурупами:

Материал: металл;

Размер, мм: 2 х 15 х 60;

Кол-во: 2.

27. Двухжильный кабель:

Материал: готовое изделие;

Размер, мм: длина 600;

Кол-во: 3.

28. Двухполюсная клемма:

Материал: готовое изделие;

Размер, мм: —

Кол-во: 1.

Мойка с подстольем

Несомненно, вы согласитесь, что оставлять пространство под кухонной мойкой нерабочим и пустым непрактично. Предлагаемая конструкция избавит вас от подобной проблемы. Саму мойку, т. е. ее верхнюю металлическую часть, приобретите отдельно, в готовом виде. Теперь сделайте для нее подстолье, его размеры рассчитаны на мойку 600 х 1400 мм. Справа находится большой отсек с двумя дверцами, предназначенный для ведер, чистящих средств и т. п., слева — ряд ящиков для кухонных приборов, оборудования и прочей утвари (рис. 36).

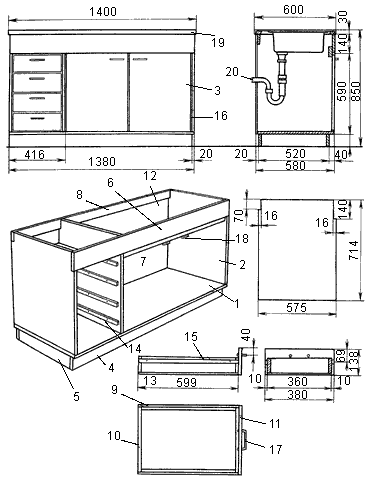

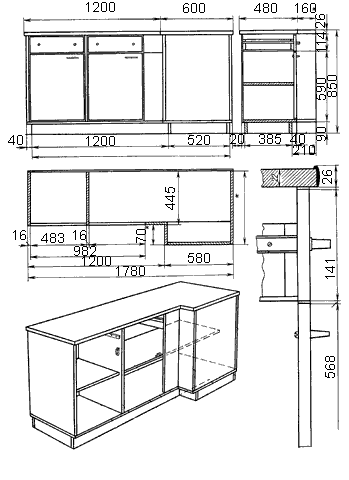

Рис. 36. Мойка с подстольем. Раскройка материала

Цокольная коробка заглублена на 40 мм, она выполняется из ДСП 16 х 90 мм и оклеивается самоклеящейся пленкой. Сделайте разметку на боковинах 2 и произведите вырезы для задней и поперечных реек 8. Кромки боковины 2 тщательно отшлифуйте, а переднюю оклейте самоклеящейся пленкой. Далее установите направляющие для будущих ящиков. Рейки приклейте и закрепите при помощи шурупов с потайной головкой. Четко соблюдайте промежутки, на которых будут располагаться направляющие: 82, 223, 364 и 505 мм.

После отшлифовки и оклейки кромок полика пленкой можно приступить к окончательной сборке конструкции. Отметьте на верхней стороне полика положение боковин и для каждой просверлите по три отверстия диаметром 2 мм. Старайтесь использовать новые острые сверла, чтобы не расщепить пластиковое покрытие.

Теперь поставьте полик на заднюю кромку и перпендикулярно к ней установите левую внешнюю боковину 2. Используя в качестве направляющих отверстия в полике, просверлите точно такие же в нижней кромке боковины. Идентичную операцию проведите с правой боковиной и средней стенкой. Скрепите эти детали между собой, используя шурупы 2 х 40 мм с потайной головкой.

Далее обработайте кромки поперечины 6 и оклейте их самоклеящейся пленкой. Укрепите упорную рейку 7 для дверок при помощи шурупов на обратной стороне поперечины снизу. Рейка должна выступать на 20 мм снизу и отступать от кромки на 16 мм. После закрепите заднюю поперечину 8 и заднюю стенку 12, исходя из расчета, что расстояние между ними должно составлять 100 мм. Теперь конструкция приобрела устойчивость.

Цоколь мойки собирается из двух продольных брусков 4 и поперечных брусков 5, которые крепят друг к другу и к нижнему полику при помощи клея и шурупов, предварительно оклеив пленкой. Таким образом вышеописанные брусья образуют прочную монолитную раму. Эта рама отстает от передней кромки основания на 40 мм и стоит заподлицо с боковиной со стороны выдвижных ящиков. В таком положении раму фиксируют с внутренней стороны продольных реек при помощи клея и четырех уголков 30 х 30 мм (рис. 37).

Рис. 37. Сборка подстолья для мойки

Теперь на готовый корпус установите купленную мойку и приступайте к изготовлению ящиков. Их делают из фанеры, древесно-стружечной плиты или древесины. В качестве материала для днища можно использовать ДВП. Первый этап изготовления выдвижных ящиков — создание коробки, которая состоит из продольных элементов 9 и поперечных элементов 10. Днище ящика 13 крепится при помощи клея. Для обеспечения точного расстояния (3 мм) между разными ящиками установите сбоку U-образные профильные полоски, закрепив их при помощи шурупов 2, 4 х 13 мм, со скрытыми головками.

Кромки дверок 3 также обрабатываются и оклеиваются пленкой. После они крепятся к боковинам на рояльных петлях 16. Заключительный этап — подключение мойки к стоку. Для этого используйте легкомонтируемые пластиковые трубы 20, для них на задней стенке подстолья есть специальное отверстие.

Материалы и компоненты:

1. Полик:

Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;

Размер, мм: 1380 х 575;

Кол-во: 1.

2. Боковина:

Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;

Размер, мм: 714 х 575;

Кол-во: 3.

3. Дверка:

Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;

Размер, мм: 568 х 470;

Кол-во: 2.

4. Продольный брусок цоколя:

Материал: ДСП толщиной 16 мм;

Размер, мм: 1360 х 90;

Кол-во: 2.

5. Поперечный брусок цоколя:

Материал: ДСП толщиной 16 мм;

Размер, мм: 488 х 90;

Кол-во: 3.

6. Передняя поперечина:

Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;

Размер, мм: 1380 х 140;

Кол-во: 1.

7. Упорная рейка двери:

Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;

Размер, мм: 948 х 70;

Кол-во: 1.

8. Задняя поперечина:

Материал: ДСП толщиной 15 мм;

Размер, мм: 1380 х 70;

Кол-во: 1.

9. Стенка ящика боковая:

Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;

Размер, мм: 527 х 83;

Кол-во: 8.

10. Стенка задняя:

Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;

Размер, мм: 360 х 83;

Кол-во: 8.

11. Стенка ящика передняя:

Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;

Размер, мм: 380 х 138;

Кол-во: 4.

12. Задняя стенка шкафа:

Материал: ДВП толщиной 5 мм, облицованная белой самоклеящейся пленкой;

Размер, мм: 1380 х 730;

Кол-во: 1.

13. Дно ящика:

Материал: ДВП толщиной 5 мм, облицованная белой самоклеящейся пленкой;

Размер, мм: 559 х 360;

Кол-во: 4

14. Направляющая:

Материал: древесина;

Размер, мм: 10 х 15 х 550;

Кол-во: 8.

15. U-образная профильная направляющая:

Материал: пластик;

Размер, мм: 10 х 20 х 559;

Кол-во: 8.

16. Рояльная петля:

Материал: латунь;

Размер, мм: 568 х 16;

Кол-во: 2.

17. Ручка:

Материал: металл с хромированным покрытием;

Размер, мм: ширина 90;

Кол-во: 6.

18. Защелка магнитная:

Материал: готовое изделие;

Размер, мм: —

Кол-во: 2.

19. Моечный блок со стоками и двумя раковинами:

Материал: облагороженная сталь;

Размер, мм: 1400 х 600;

Кол-во: 1.

20. Пластиковые трубы и отводы:

Материал: готовые изделия;

Размер, мм:

Кол-во:

21. Облицовочная пленка:

Материал: готовое изделие;

Размер, мм: ширина 20;

Кол-во: порядка 19 м.

Угловой диван

Правильное расположение такой крупной мебели, как диван — задача не из легких. В данном случае мы предлагаем вам встроить его в угол. Конструкция дивана достаточно сложна, но, качественно выполнив все работы, вы получите мебель, мало чем отличающуюся от заводских аналогов. Итак, план работы состоит из следующих пунктов:

1. Сборка трехместной части.

2. Сборка двухместной части.

3. Изготовление углового столика.

4. Изготовление мягких элементов.

Две части будущего дивана соединяются при помощи углового стола. Они имеют прочную раму из листовой ДСП и заднюю стенку, которая фиксируется при помощи болтов. Для облицовки цоколя и задней стенки используется тот же материал, что применяется при перетяжке всего дивана. Мягкие его части (подушки) изготовлены из поролона, который можно купить в магазине уже в раскроенном виде, и имеют чехлы со вшитыми молниями, что позволяет легко проводить чистку поверхности.

Подушки фиксируются при помощи ремня, пропущенного через специальные прорези. Угловой столик изготавливается из ДСП и легко устанавливается в угол, образованный двумя частями дивана.

Трехместная часть

На рисунках 38, показаны общая конструкция, способ раскройки материала и порядок сборки деталей. Рама состоит из продольных передней (2) и задней (2, а) царг и из наружных (3) и внутренних (3, а) поперечных. Склейте между собой царги и дополнительно зафиксируйте их при помощи шурупов 3 х 60 мм, с потайными головками. Для верного соблюдения угла соединения можно использовать основание 4 (крышку) в роли соединительного элемента.

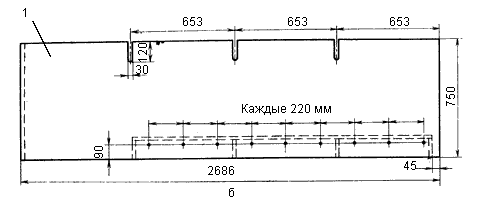

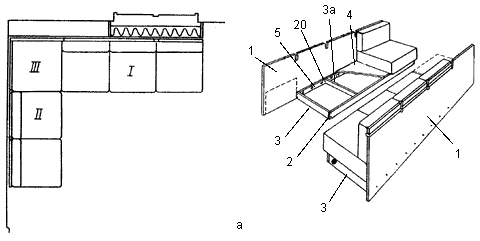

Рис. 38. Угловой диван: а — вид сверху и вразрезе; б — раскройка материала для трехместной части

После сборки рамы обработайте кромки царг и крышки. Кромки рамки закруглите, радиус закругления — около 10 мм. Все утопленные головки шурупов зашпатлюйте.

Далее обработайте заднюю стенку, т. к. отверстия для болтов желательно сверлить одновременно с ней. Отшлифуйте все кромки задней стенки, а верхние и боковые закруглите, как показано на рисунке. Теперь можно разметить и просверлить отверстия диаметром 30 мм и выпилить пазы.

Наметьте на внутренней стороне продольной царги 2, а рамы 9 отверстий, положите раму на несколько опор и прикрепите к ней заднюю стенку несколькими струбцинами. Произведите сверление и пропустите болты через отверстия в задней стенке. На выступающие из цоколя части болтов наденьте шайбы и затяните их гайками.

Процесс обивки и перетяжки дивана будет описан ниже, но стоит отметить, что, поскольку диван встраивается в угол, заднюю его часть можно перетянуть дешевой черной тканью.

Двухместная часть

Сборка двухместной секции дивана (рис. 39) производится так же, как и сборка трехместной. Остается отметить, что задняя стенка с угловым столиком должна выступать вправо боковой кромкой для стыковки с первой частью дивана. Конечно, если позволяют параметры комнаты, можно собрать не двух-, а трех — или четырехместную секцию, нужно только соответственно увеличить размеры при раскройке материала.

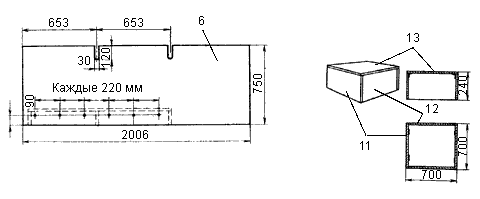

Рис. 39. Угловая часть дивана. Раскройка материала для двухместной части и ее сборка

Угловой столик

Находясь на стыке двух секций дивана, угловой столик имеет форму куба, как показано на рисунке. Его боковые стенки 11 и 12 изготовьте из ДСП толщиной 16 мм. Столешницу 13 вырежьте из 19-миллиметровой ДСП с пластиковым покрытием, ее кромки после раскройки зашлифуйте и оклейте самоклеящейся пленкой.

Просверлите отверстия для шурупов и соберите конструкцию, после чего сразу же зашпатлюйте утопленные головки шурупов. Так как видимые грани столика нужно будет перетягивать тем же обивочным материалом, что и весь диван, столешницу можно дополнительно зафиксировать четырьмя уголками.

Материалы и компоненты:

1. Задняя стенка трехместного дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 2686 х 750;

Кол-во: 1.

2. Передняя продольная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 1915 х 120;

Кол-во: 1.

2а. Задняя продольная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 1877 х 120;

Кол-во: 1.

3. Наружная поперечная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 630 х 120;

Кол-во: 2.

3а. Внутренняя поперечная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 611 х 120;

Кол-во: 2.

4. Основание дивана:

Материал: ДСП толщиной 16 мм;

Размер, мм: 1915 х 649;

Кол-во: 1.

5. Болты:

Материал: готовое изделие;

Размер, мм: М6 х 60;

Кол-во: 9.

6. Задняя стенка двухместной секции:

Материал: ДСП толщиной 19 мм;

Размер, мм: 2006 х 750;

Кол-во: 1.

7. Передняя продольная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 1260 х 120;

Кол-во: 1.

7а. Задняя продольная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 1222 х 120;

Кол-во: 1.

8. Наружная поперечная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 630 х 120

Кол-во: 2.

8а. Внутренняя поперечная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 611 х 120;

Кол-во: 1.

9. Основание дивана:

Материал: ДСП толщиной 16 мм;

Размер, мм: 1260 х 649;

Кол-во: 1.

10. Болты:

Материал: готовое изделие;

Размер, мм: М6 х 60;

Кол-во: 6.

11. Боковые стенки углового столика:

Материал: ДСП толщиной 16 мм;

Размер, мм: 700 х 360;

Кол-во: 2.

12. Поперечные стенки:

Материал: ДСП толщиной 16 мм;

Размер, мм: 668 х 360;

Кол-во: 2.

13. Столешница углового столика:

Материал: ДСП толщиной 19 мм, с односторонним пластиковым покрытием;

Размер, мм: 700 х 700;

Кол-во: 1.

Изготовление мягких элементов

Как уже было сказано выше, поролон можно купить в магазине. Главная особенность этого материала, на которую нужно обратить внимание при покупке, это формоустойчивость, т. е. способность материала возвращаться к исходному положению после деформации.

В данном случае была использована формоустойчивая вспененная резина с объемным весом 45 кг/м3 для сидений и 25 кг/м3 для элементов спинки. Кроме того, сверху следует уложить 5-сантиметровый слой синтепона или ватина.

Обивка дивана

В наше время ассортимент обивочных тканей в магазинах достаточно велик. Цены варьируются в зависимости от качества и способа окраски материала. Ниже мы укажем несколько признаков, которые должны быть у подходящего для обивки материала.

Во-первых, это ширина материала. Нужно правильно подобрать ее, чтобы не пришлось сшивать два куска, тем более если у ткани ярко выраженное направление рисунка или ее осталось мало.

Во-вторых, материал должен быть устойчивым к появлению складок и к износу, иначе чехлы придется часто менять.

В-третьих, толщина и качество ткани должны позволять обработку ее на швейной машинке.

Теперь займемся раскройкой. Сначала вырежьте кусок ткани 1250 х 1300 мм и уложите мягкую прокладку и блок пенопласта. После подогните углы, заверните ткань вверх с левой стороны и наметайте по краю белой нитью, которую позже нужно удалить (рис. 40).

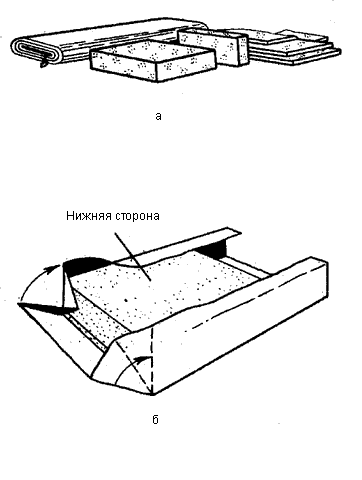

Рис. 40. Обивка дивана: а — мягкий и обивочный материалы; б — порядок обивки и перетяжки

Ту же работу проделайте с обратной стороны. При этом следите, чтобы материал был хорошо натянут и не образовывал складок. Далее снимите чехол и, вывернув его наизнанку, прострочите стыки на швейной машинке. Ткань, выступающую на подогнутых углах, можно срезать, оставив припуск от шва 1, 5–2 см. Рекомендуем вшить в нижнюю часть чехла молнию, что позволит снимать его и стирать.

После завершения обшивки нижних мягких частей, обивка элементов для спинки дивана никакого труда не составит. Следует лишь учесть, что синтепоновая прокладка будет составлять слой толщиной 2–3 см. Сзади эти элементы имеют ремни, которые проходят через прорези и удерживают их в нужном положении. Ремни изготовьте из полос ткани шириной 12 см и длиной 75 см, так чтобы, будучи вывернутыми наизнанку, они имели ширину около 5 см.

Далее наклейте на заднюю стенку дивана 5-миллиметровый слой поролона, как показано на рисунке. Положите его на 5 мм выше примыкающего цоколя и на 20 мм заверните вокруг верхней кромки на обратную сторону задней стенки.

Теперь осталось перетянуть видимые части углового столика, и после окончательной сборки диван готов.

Материалы и компоненты:

1. Набивка для сидений:

Материал: формоустойчивая пенорезина 45 кг/м3;

Размер, мм: 700 х 650 х 220;

Кол-во: 5.

2. Набивка для спинок:

Материал: формоустойчивая пенорезина 25 кг/м3;

Размер, мм: 650 х 370 х 150;

Кол-во: 5.

3. Прокладка для мягких элементов сидений:

Материал: формоустойчивая пенорезина 45 кг/м3;

Размер, мм: 700 х 650 х 20;

Кол-во: 5.

4. Прокладка для мягких элементов спинки:

Материал: синтетическая вата (ватин), синтепон;

Размер, мм: 650 х 370 х 30;

Кол-во: 5.

5. Прокладка для задней стенки и трехместной секции дивана:

Материал: формоустойчивая пенорезина 25 кг/м3;

Размер, мм: 2750 х 850 х 5;

Кол-во: 1.

6. Прокладка для задней стенки и двухместной секции дивана:

Материал: формоустойчивая пенорезина 25 кг/м3;

Размер, мм: 2100 х 850 х 5;

Кол-во: 1.

7. Общее количество обивочного материала при ширине 1300:

Материал: готовое изделие;

Размер, мм: 1300 х 17000;

Кол-во: 22 м2









Главная | В избранное | Наш E-MAIL | Добавить материал | Нашёл ошибку | Наверх
