  • Глава 2

    Электропроводка

    Что такое распределительный щиток?

    Как появляется электричество в доме? Конечно же, из распределительного щитка. Если вы живете в многоэтажном доме, рядом обязательно располагается подстанция, на которую поступает электричество с ГЭС или АЭС.

    Нетрудно догадаться, что ЭДС электростанции очень велика, а потому возникает необходимость преобразования переменного тока. Чтобы получить переменный ток меньшего напряжения без потери мощности, применяются трансформаторы. Около каждого многоэтажного дома обязательно есть трансформаторная будка, которую также принято называть подстанцией, где и происходит преобразование электричества.

    Трансформатор представляет собой стальной сердечник с двумя катушками, имеющими обмотки. Одна из обмоток называется первичной, другая – вторичной. При прохождении переменного тока по первичной обмотке в сердечнике появляется переменный магнитный поток, который возбуждает ЭДС во вторичной обмотке.

    Сила тока во вторичной обмотке, не присоединенной к цепи, потребляющей энергию, равна нулю. Если цепь подсоединена и происходит потребление электроэнергии, то в соответствии с законом сохранения энергии сила тока в первичной обмотке пропорционально возрастает. Таким образом и происходит преобразование и распределение электрической энергии.

    Электрический кабель с подстанции идет в каждую квартиру, в каждый распределительный щиток. На распределительном щитке электропроводка разделяется на несколько магистралей для равномерного распределения электроэнергии. При этом цепь не является замкнутой. Она замыкается, когда вы втыкаете вилку в розетку и нажимаете кнопку включения бытового прибора. Как уже объяснялось выше, чем больше потребление энергии, тем больше сила тока в первичной обмотке на подстанции. Вот почему напряжение в электрической сети распределяется равномерно независимо от того, кто, как и когда пользуется бытовыми приборами.

    Распределительный щиток может выглядеть как угодно, от этого принцип его действия не меняется. В многоэтажных домах из кирпича или бетона распределительные щитки имеют встроенную в стену металлическую конструкцию со ставнями, закрепленную на ерши. Внутри находятся панели, на которых располагаются все необходимые для распределительного щитка электроустановочные и измерительные устройства.

    Если дом частный, с деревянными стенами, а проводка внешняя, то распределительный щиток представляет собой прикрепленный к стене щит на ножках, на котором располагаются все те же электроустановочные устройства и измерительные приборы.

    В последнее время, когда все больше предпочтения отдается евроматериалам, не остались без внимания и распределительные щитки. Теперь в магазине можно купить распределительный щиток, выполненный из пластика, чтобы установить его отдельно от соседей.

    Пластиковые щитки имеют красивый дизайн, удобны в обращении. Они рассчитаны на установку автоматических предохранителей зарубежных производителей, но вот фазовый переключатель и счетчик электроэнергии можно установить отечественные.

    В принципе сам по себе распределительный щиток представляет собой панель, на котором и размещаются все необходимые устройства. Пластиковые распределительные щитки имеют закрывающиеся крышки с прозрачными окошками из органического стекла, некоторые модели распределительных щитков имеют ставни, которые можно закрывать.

    Это имеет значение, так как нередки случаи, когда дети, играя, открывают распределительный щиток из любопытства или чтобы там что-нибудь спрятать. Это может закончиться очень печально, так как при этом ребенок может получить удар электричеством, поэтому неплохо было бы позаботиться о безопасности ваших детей.

    Для чего нужен фазовый переключатель?

    На распределительный щиток подводится кабель с подстанции, по которому передается электричество в вашу квартиру и в квартиры ваших соседей (если распределительный щиток общий). На кабеле обязательно имеется фазовый переключатель, к которому подключаются все магистрали. Магистрали представляют собой разветвления электрической сети, предназначенные для того, чтобы электрическая энергия равномерно распределялась по квартире, чтобы не возникало перегрузок сети. Каждая магистраль подключается через автоматический предохранитель, о котором будет рассказано позже.

    Фазовый переключатель может иметь разные конструкции в зависимости от производителя. Как правило, на распределительных щитках устанавливаются фазовые переключатели отечественного производства

    Отечественный фазовый переключатель представляет собой барабан с проворачивающейся ручкой. Хотя ручку можно проворачивать в разных направлениях сколько угодно, переключатель имеет всего две позиции – «включено» и «выключено», о чем на корпусе имеется соответствующая маркировка. Также на переключателе имеется указатель параметров электрического тока, на которые рассчитано это электроустановочное устройство. Соответствие силе тока и напряжению определенного уровня является главным требованием, которым нельзя пренебрегать.

    Отечественные устройства имеют один недостаток: фазовый переключатель отключает замечательно, но не всегда включает электричество, когда надо. В чем причина?

    Причина в том, что конструкция устройства при проворачивании ручки пружинит. В результате иногда получается так, что вы поставили ручку в нужную позицию, но электричества в сети нет. Значит, нет контакта. Покрутите ручку в разные стороны, насколько она пружинит, но так, чтобы не переключить в другую позицию; это решит проблему.

    Однако вам вряд ли придется самому устанавливать или демонтировать фазовый переключатель, так как это очень ответственная процедура, которую должен выполнять квалифицированный электрик. Высокое напряжение может стать причиной несчастного случая, поэтому ошибки должны быть исключены.

    При установке фазового переключателя иногда приходится заменять часть кабеля, для этого следует подобрать соответствующий материал. Как уже объяснялось выше, электричество передается электронами, которые отрываются от ядер. При этом происходит нагревание проводника. Если кабель имеет недостаточно большое сечение, он будет перегреваться; в результате чего разрушится изоляция и произойдет короткое замыкание, которое особенно опасно, если происходит на распределительном щитке: в таком случае отключается вся квартира, а может быть, и соседи. Для устранения проблемы вам придется вызвать профессионального электрика.

    Для того, чтобы правильно выбрать кабель, следует рассчитать сечение в зависимости от прилагаемой нагрузки (об этом рассказано в главе «Электропроводка»).

    Вы можете пользоваться фазовым переключателем лишь для того, чтобы отключать электричество. Конечно, для этого есть автоматические предохранители, но иногда бывают такие ситуации, когда приходится отключать электричество во всех магистралях (например, ремонт электропроводки).

    Часто бывает и так: когда проводится ремонт, то фазовым переключателем пользуются для того, чтобы наверняка отключить электричество. С точки зрения профессионального электрика это нецелесообразно: зачем дергать фазовый переключатель, если можно отключить автоматический предохранитель? Однако на деле ситуация обстоит так: вы просто не знаете, как располагается внутренняя проводка в вашей квартире и вам легче отключить всю квартиру, чем гадать, какую же из пробок «вырубить»?

    Это выглядит очень непрофессионально, а потому не позволяйте себе выглядеть глупо: вы должны знать, сколько магистралей в вашей квартире, куда они ведут, где располагаются. Это поможет вам рассчитать нагрузку на электрическую сеть в случае подключения энергоемких электрических приборов, быстро определить причину неполадки в случае ее возникновения, а также избавит вас от опасности получить электрический удар, работая с дрелью.

    Как проверить счетчик электроэнергии?

    Другое устройство, располагающееся в распределительном щитке, предназначенное для учета расхода электроэнергии, – однофазный счетчик электроэнергии.

    Алюминиевый диск счетчика вращается за счет индукционных токов, вырабатываемых двумя катушками. Если нагрузка на сеть равна нулю, диск стоит на месте. Чем сильнее нагрузка, тем быстрее вращается алюминиевый диск.

    Диск связан с помощью червячной и зубчатой передач со счетным механизмом, который учитывает расход энергии в киловатт-часах. На щитке счетчика имеются обозначения, указывающие единицы отсчета электроэнергии, номинальное напряжение, силу и частоту тока, максимальную нагрузку, при которой погрешность учета не выходит за пределы класса точности. На обратной стороне корпуса помещена схема устройства.

    Для того чтобы определить, сколько электроэнергии было израсходовано, необходимо вычислить, сколько «накрутил» счетчик за определенный промежуток времени. Это значение и будет количеством израсходованных киловатт-часов.

    Чтобы определить правильность показаний счетчика электроэнергии, следует выключить все приборы в квартире, оставив только лампочку мощностью 100 ватт. Если диск делает один оборот в минуту, значит счетчик работает исправно.

    Есть и другой способ определения исправности счетчика: при отключении всех устройств (это легко сделать, если отключить автоматические предохранители) алюминиевый диск должен остановиться менее чем за одну минуту. Если он продолжает по инерции крутиться, значит счетчик неисправен, это явление называется «самоход» и является поводом для замены устройства.

    Чтобы определить, перегружен счетчик или нет, следует умножить максимальную силу тока на напряжение (эти данные указаны на щитке устройства), по полученным ваттам определить, сколько счетчик должен делать оборотов в минуту, и если он вращается быстрее, значит он перегружен. Например, счетчик рассчитан на максимальную силу тока 15 А при напряжении 220 V. Это 3300 ватт. 1 кВт.ч = 1250 оборотов, значит при расходе 3,3 кВт счетчик должен делать 4125 оборотов в час, это 68,75 оборотов в минуту. Если счетчик вращается быстрее, значит он перегружен.

    Однако, проверяя счетчик электроэнергии, помните о том, что класс точности, на который он рассчитан, допускает погрешность в 2%, а потому, обнаружив несоответствие показаний в пределах этих двух процентов, не спешите бежать в жилищно-коммунальное хозяйство с требованием о замене счетчика.

    Зимой, когда возникает необходимость подключения обогревательных приборов, которые, как правило, очень энергоемки, может возникнуть желание на время отключить счетчик, чтобы пользоваться электроэнергией бесплатно. Этого не следует делать, как как за подобное правонарушение предусмотрена административная ответственность в виде штрафа.

    Многие срывают пломбы со счетчика для того, чтобы отвинтить контакт и погреться бесплатно, забывая о том, что время от времени работники жилищно-коммунального хозяйства совершают плановые проверки, в ходе проведения одной из которых вы можете быть пойманы как нарушитель.

    Конечно, административное взыскание – это не уголовная ответственность, но поверьте: вам будет стыдно, к тому же вы потратите больше денег, чем сбережете. Не следует думать, что вам удастся обмануть проверяющих: за время проведения проверки они проходят через сотни счетчиков и без труда смогут определить нарушенную пломбу или дырку в корпусе.

    Какие предохранители лучше всего?

    Как мы уже говорили, лучше всего отключать электричество не с помощью фазового переключателя, а с помощью автоматического предохранителя. Это устройство предназначено еще и для того, чтобы отключать магистраль в случае возникновения короткого замыкания или перегрузки сети.

    Уже самые первые электрики столкнулись с проблемой короткого замыкания, которое способно не только вывести из строя электропроводку, но и стать причиной пожара, поэтому в распределительных щитках стали устанавливаться автоматические предохранители, которые отключали бы сеть в случае возникновения перегрузки.

    Самые первые автоматические предохранители (которыми, кстати, кое-где пользуются до сих пор) имели фарфоровый корпус с цоколем, как у лампочки, который вкручивался в соответствующее гнездо. В корпус вставлялся плавкий предохранитель, «заведомо ослабленный участок цепи».

    Принцип работы плавкого предохранителя заключается в том, что медная проволочка, заменяющая участок проводки, подобрана так, что в случае возникновения перегрузки или короткого замыкания перегорает раньше, чем успеют нагреться проводка и испортиться бытовые приборы.

    Плавкие предохранители применялись не только в качестве автоматических предохранителей. Многие модели бытовой техники также имеют соответствующее гнездо для установки плавкого предохранителя. Так как многие считают себя достаточно опытными для того, чтобы устанавливать «жучки», о которых будет рассказано ниже, это оказалось очень хорошим средством для того, чтобы защитить бытовую технику от скачков напряжения, вызванных в том числе и короткими замыканиями.

    Однако, несмотря на то, что данное техническое решение оказалось достаточно удачным, все же возникли некоторые проблемы. В первую очередь оказалось, что плавкий предохранитель хорошо защищает от короткого замыкания, но не очень действенен против перегрузки сети. При перегрузках в 30—50 % время перегорания плавкого предохранителя настолько велико, что проводка успевает сильно нагреться.

    Другой недостаток плавких предохранителей заключается в том, что они одноразовые. Так как пробки «выбивает» достаточно часто, особенно зимой, плавкие предохранители горят и их приходится часто менять. Дома приходилось держать целый запас предохранителей, и часто получалось так, что в случае возникновения какой-нибудь неисправности приходилось сжигать несколько предохранителей.

    В результате многие потребители электроэнергии (граждане, вынужденные пользоваться подобными предохранителями), устав от постоянных замен предохранителей, стали устанавливать в квартирах «жучки», что приводит к таким неприятным последствиям, как порча бытовой техники и домашней радиоаппаратуры, износ электропроводки, короткие замыкания, пожары.

    Автоматические предохранители, которые заменили первые предохранители с фарфоровыми корпусами, оказались очень удачным решением, ими пользуются до сих пор. Они решили проблему «одноразовости» плавких предохранителей. Также автоматический предохранитель очень легко монтировать: его надо просто ввинтить в гнездо для пробки. Это позволяет многим потребителям электроэнергии устанавливать автоматические предохранители самостоятельно.

    Автоматический предохранитель имеет пластиковый корпус, на котором имеется две кнопки: для отключения и включения. На корпус нанесена соответствующая маркировка, указывающая, на какую силу тока рассчитано устройство. Как правило, предохранитель рассчитан на силу тока 6,3 А.

    Принцип действия предохранителя заключается в следующем. Внутри имеется биметаллическая пластина и электромагнит. Биметаллическая пластина состоит из металлов различной проводимости, которые по-разному нагреваются от воздействия электрического тока. Когда в сети возникает перегрузка, пластина нагревается и изгибается: одна часть при нагревании удлиняется быстрее другой, это и ведет к искривлению.

    Когда искривление пластины достигает критической точки, с нее соскакивает рычаг, и пружина выталкивает вверх кнопку, отвечающую за работу предохранителя. Вскоре биметаллическая пластина остывает, после чего предохранитель может быть снова включен.

    Однако бывает и так, что предохранитель отключается несколько раз подряд. Это говорит о том, что биметаллическая пластина не успела остыть, а потому предохранитель отключается почти сразу, отчего создается впечатление, что с ним что-то не в порядке. Не стоит винить в этом предохранитель, надо отключить энергоемкие приборы, из-за которых происходит перегрузка сети, подождать несколько минут и включить предохранитель.

    В случае возникновения короткого замыкания процесс отключения предохранителя происходит иначе. Так как напряжение в сети резко возрастает, металлический сердечник притягивает вниз, отчего срабатывает защелка, выключающая предохранитель. Этот процесс происходит очень быстро, а потому называется «отсечка». В случае включения предохранителя на поврежденную сеть он снова отключится.

    Автоматический предохранитель можно и отключить. Для это на корпусе есть небольшая красная кнопка, которая отключает его так же, как если бы он отключился от короткого замыкания.

    Можно быть уверенным, что простота и надежность данной конструкции автоматического предохранителя спасла много домов от пожара, много бытовых приборов от перегорания, сэкономила массу электроэнергии.

    Когда стало модным проводить евроремонт, в процессе которого необходимо использовать материалы исключительно европейских стран, в продаже появились автоматические предохранители другого типа.

    Мы не будем объяснять их устройство, так как принцип действия тот же, только оформленный несколько иначе. Преимуществом автоматических предохранителей зарубежных производителей является то, что они более компактны, управление предохранителем осуществляется с помощью одного рычага.

    Отечественные предохранители, как правило, рассчитаны на силу тока 6,3 А, 10 А, тогда как предохранители зарубежных производителей могут быть рассчитаны и на 16, и 36 А. Однако это вряд ли можно считать очень уж существенным плюсом, так как в квартирах автоматические предохранители, рассчитанные на силу тока более 10 А, как правило, не применяются.

    В разделе, посвященном распределительным щиткам, уже упоминалось о том, что зарубежные производители выпускают распределительные щитки в пластиковых корпусах, рассчитанные на монтаж автоматических предохранителей соответствующих стандартов. Это и есть те самые предохранители, которые следует устанавливать на такие щитки, хотя нередки случаи, когда предохранители устанавливают в обычные отечественные распределительные щитки. Это нетрудно сделать, так как устройство имеет удобные крепления.

    Почему нельзя устанавливать «жучок»?

    Как уже упоминалось в предыдущей главе, автоматический предохранитель, переделанный под «жучок», может стать причиной порчи бытовой техники и аппаратуры, износа электропроводки и коротких замыканий в сети. Чем же объясняется такое вредное воздействие этого самодельного устройства?

    Устав от постоянных отключений автоматических предохранителей, особенно зимой, когда возникает необходимость подключения обогревательных приборов, некоторые граждане выкручивают автоматические предохранители, с помощью медной проволоки или канцелярской скрепки замыкают контакты и вкручивают предохранитель обратно. При этом он перестает функционировать и не отключается ни в случае перегрузки сети, ни в случае короткого замыкания. Это дает возможность подключать обогревательные приборы, не опасаясь того, что автоматический предохранитель вот-вот отключится.

    Однако такое решение не только выглядит непрофессионально, но и является довольно опасным явлением, в результате которого может пострадать имущество. Из-за перегрузки сети электрический кабель нагревается (так как его сечения уже недостаточно для прилагаемой нагрузки), изоляция постепенно теряет свою эластичность, чернеет и осыпается. Рано или поздно двужильный провод где-нибудь замкнет и возникнет короткое замыкание, которое приведет к тому, что нагрузка на проводку и на все бытовые приборы и аппаратуру, которые включены в данный момент, резко возрастет. В результате может сгореть телевизор, холодильник, магнитофон, которые, как правило, работают почти всегда, когда кто-нибудь есть дома, а также придется чинить проводку, для чего вызывать электрика, платить ему деньги за ремонт проводки, а потом еще и проводить штукатурные работы.

    Еще хуже, если где-нибудь провода заклеены обоями и короткое замыкание произойдет именно в этом месте, может возникнуть пожар, который всегда приносит массу неприятностей, даже если его удалось сразу же ликвидировать.

    Это самый худший из вариантов. Если короткого замыкания не произойдет, то все равно бытовые приборы, аппаратура и проводка стареют с удвоенной скоростью, так как в сети повышается напряжение.

    Бытовые приборы и аппаратура рассчитаны на напряжение 220—230 V. В случае, если установлен «жучок», скачки напряжения могут быть и выше этого предела. Конечно, бытовая техника и аппаратура сгорят не сразу, некоторое время они будут довольно исправно работать, но закончится все тем, что какое-нибудь сопротивление откажет из-за того, что основательно перегрелось, а это значит, что аппаратура сломана, ее надо нести в мастерскую ремонтировать, отвлекаться от неотложных дел, тратить деньги.

    Даже если соблазн установить «жучок» хотя бы на один день, очень велик, все равно постарайтесь воздержаться. Вы не можете быть уверены в том, что ничего не произойдет. Вполне возможно, что ваш ребенок засунет шпильку в розетку, или в каком-нибудь месте не выдержит проводка. Что тогда?

    Какая проводка лучше: скрытая или внешняя?

    Это, пожалуй, один из самых главных вопросов, так как от качества проводки зависит очень многое. В первую очередь проводка может быть внешней и внутренней.

    И тот и другой вид проводки имеет свои преимущества, однако в большинстве случаев выбирать не приходится. В многоэтажных домах из кирпича или бетона применяется в основном скрытая проводка, внешняя чаще всего делается в частных домах с деревянными стенами.

    Скрытую проводку, которая наиболее распространена в последнее время, так как частных домов остается все меньше и меньше, прокладывают под штукатуркой (несменяемая), либо в замоноличенных пластиковых трубах. Ответвления и соединения выполняются в ответвительных коробках, которые представляют собой утопленные в стену небольшие цилиндрические коробки из пластика, закрывающиеся крышками.

    Скрытую проводку можно прокладывать разными способами в зависимости от материала стен, а также технических характеристик провода.

    Несменяемая проводка прокладывается следующим образом: до начала штукатурных работ прокладывается провод, который закрепляется алебастром. После этого проводятся штукатурные работы, таким образом проводка оказывается в стене. Несменяемую внутреннюю проводку можно установить и в углубление в стене, в слой алебастрового намета. Потом также проводятся штукатурные работы.

    Если скрытую проводку приходится устанавливать в доме с деревянными стенами, где для проведения штукатурных работ требуется набивать дрань, в ней вырезается борозда, в которую укладывается провод. Потом проводятся штукатурные работы.

    Скрытую проводку, которую можно менять, укладывают в пустотах бетонных плит и в виниловых замоноличенных трубах. Такую проводку трудно установить самостоятельно, как правило, ее прокладывают при строительстве дома.

    Скрытая проводка удобна тем, что она не портит внешний вид помещения, так как ее не видно, на нее можно наклеивать обои, устанавливать стеновые покрытия. Скрытая проводка также удобна тем, что она наиболее подходит для помещений с повышенной влажностью, какими являются ванная комната и туалет. Скрытая проводка находится под слоем штукатурки, да еще закрыта керамической плиткой, поэтому воздействие влаги на нее исключено.

    Однако у скрытой проводки есть и свои минусы. Ее очень трудно ремонтировать. Хотя срок службы электрического провода при правильной эксплуатации составляет 10—15 лет, все же скрытая проводка иногда портится. Это случается из-за постоянных перегрузок электрической сети, коротких замыканий, а также за сроком давности.

    Когда внутренняя проводка перестает работать, найти место повреждения электрического кабеля достаточно трудно, так как он находится в стене и поврежденного участка не видно. В таком случае нельзя определить конкретное место, только участок проводки от одной ответвительной коробки до другой.

    Определить поврежденный участок можно с помощью «прозванивания». Для этого отключаются автоматические предохранители, с ответвительных коробок снимаются крышки, провода проверяются на пропускание электрического тока. Когда поврежденный участок определен, со стены удаляется штукатурка и участок проводки прокладывается заново.

    Этим и неудобна скрытая проводка, что в случае повреждения приходится сдирать обои, отбивать штукатурку, а затем проводить текущий ремонт. Также при скрытой проводке неудобно менять расположение розеток и выключателей. Как и в случае с повреждением электрического кабеля при смене расположения электроустановочных устройств приходится проводить штукатурные работы, заново наклеивать обои.

    Обои приходится менять во всей комнате, так как испортив всего одну полосу обоев, другую такую же, как правило, купить сложно, так как мода на обои постоянно меняется и в большинстве случаев обои с таким же рисунком найти в продаже не удается.

    Внешняя проводка выполняется либо на роликах витыми проводами, либо плоскими проводами. Если внешняя проводка устанавливается в ванной, то она должна быть хорошо изолирована.

    Установка внешней проводки производится следующим образом: к стене крепятся ролики на расстоянии 10 см друг от друга, на них натягиваются провода и закрепляются шпагатом или кусками оплетки с обрезков провода. Провода не должны располагаться ближе 10 мм от стены. Одножильные провода крепятся так же, как и витые.

    Однако в последнее время витыми проводами пользуются редко, поэтому внешнюю проводку можно выполнить плоскими проводами. Для этого их прибивают к стене гвоздями на расстоянии 20—25 см. При прокладке по деревянной стене под провод следует проложить подкладку из асбеста, выступающую с обеих сторон провода не менее чем на 10 мм. Прибивать гвозди следует осторожно, с помощью оправки, чтобы не повредить изоляцию, или пользоваться проводом с разделительным основанием. Вместо гвоздей для крепления можно воспользоваться пластмассовыми или металлическими скобками.

    Если надо проложить несколько плоских проводов, между ними должно быть расстояние не менее 3,5 мм. При сгибании плоских проводов надо следить за тем, чтобы жилы не касались друг друга.

    Плоские провода можно прокладывать и на роликах. Провода с разделительным основанием крепятся к роликам с помощью скоб. У проводов без разделительного основания в нужных местах разделяются жилы и ролик вставляется в отверстие.

    Имеет значение и способ крепления роликов. Проще всего их крепить к деревянным стенам. Для это надо проделать шилом отверстие в стене, вставить в ролик шуруп с круглой головкой и закрутить его. Если ролики приходится крепить на бетонные или кирпичные стены, то сначала следует просверлить в стене отверстие, вставить туда деревянный колышек или дюбель с волокнистым заполнителем.

    Преимуществом внешней проводки является то, что ее легко ремонтировать, а также легко менять расположение электроустановочных устройств. В случае повреждения какого-нибудь участка проводки его можно заменить, не прибегая к «прозваниванию», менять розетки и выключатели также легко: для этого надо всего лишь установить несколько дополнительных роликов и закрепить на них электрический провод.

    Чтобы внешняя проводка не раздражала вас своим видом, установите ее в пластиковых коробах, которые можно приобрести в любом магазине стройматериалов. Короба имеют различные сечения в зависимости от того, какой кабель необходимо протянуть, защищают от возгорания и выглядят достаточно прилично для того, чтобы не портить интерьер помещения.

    Какими должны быть провода?

    Провода отличаются по материалу, из которых они сделаны (медь, аллюминий, сплавы), по размерам поперечного сечения, по числу жил, по изоляционному материалу (резина, бумага, пластмасса). Все это разнообразие можно объяснить тем, что провода применяются для различных нужд, и в каждом отдельном случае следует выбирать провода специально.

    Например, для того, чтобы подключить какой-нибудь бытовой прибор, требуется двужильный провод с общей оплеткой, но для внешней проводки (или ее участка), общая оплетка не подойдет. В помещениях с повышенной влажностью провод должен иметь специальную изоляцию в соответствии с правилами техники безопасности. Провод, ведущий в распределительный щиток, о котором мы уже говорили выше, как правило, четырехжильный: три фазы и ноль. Иногда в одном направлении идет сразу несколько проводов. В таком случае принято применять контрольный кабель, который имеет до 60 жил.

    Качество изоляции зависит в первую очередь от напряжения: чем оно выше, тем надежнее должна быть изоляция. Изоляция также может предусматривать защиту кабеля от воздействия света, влаги, химических веществ, механических повреждений.

    Каждый провод, кабель или шнур имеет рабочее и испытательное напряжение. Рабочее напряжение указывает наибольшее напряжение сети, при котором кабель может эксплуатироваться. Испытательное напряжение как правило больше, это есть максимальное напряжение, которое провод или кабель может выдержать. В зависимости от того, где проложен провод, он может выдерживать разные нагрузки: чем больше охлаждение, тем более высокое напряжение может выдержать провод.

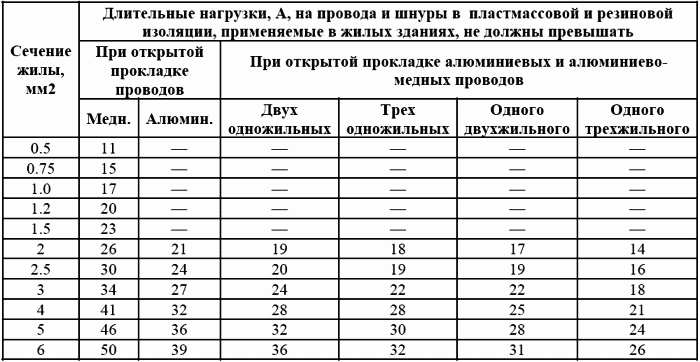

    Допустимая нагрузка также определяется и сечением жил, которые можно определить по таблице, приведенной ниже.

    Выбирая провод, в первую очередь следует обратить внимание на номинальное напряжение, которое не должно быть меньше чем в сети. Во вторую очередь следует обратить внимание на материал жил. Если приходится выбирать между аллюминиевыми и медными проводами, предпочтение следует отдавать медным. Медный провод имеет большую гибкость по сравнению с аллюминиевым, его можно паять, к тому же аллюминиевые провода нельзя прокладывать по сгораемым материалам.

    Также следует обратить внимание на сечение жил, которое должно соответствовать нагрузке в амперах. Определить силу тока в амперах можно разделив мощность (в ваттах) всех подключаемых устройств на напряжение в сети. Например, мощность всех устройств 4,5 кВт, напряжение 220 V, это 24,5 ампера. Найдем по таблице нужное сечение кабеля. Это будет медный провод с сечением 2 мм2или аллюминиевый провод с сечением 3 мм2. Выбирая провод нужного вам сечения, учитывайте, легко ли его будет подключать к электроустановочным устройствам. Изоляция провода должна соответствовать условиям прокладки.

    Стоит ли закрашивать ответвительные коробки ?

    Как уже упоминалось, ответвительная коробка нужна при скрытой проводке для того, чтобы делать все необходимые соединения, а в случае возникновения неисправности – «прозванивать» отдельные участки электропроводки.

    Также упоминалось, что при правильной эксплуатации электропроводки она может прослужить очень долго. За это время проводится не один текущий ремонт, и часто получается так, что ответвительная коробка оказывается закрашена, заклеена обоями, или заштукатурена.

    Даже самый неграмотный в электрике человек понимает, что ответвительную коробку закрывать нельзя, так как всегда может возникнуть необходимость ей воспользоваться. Однако во время проведения первого ремонта ответвительную коробку покрыли побелкой, во время второго ее покрасили или заштукатурили. Когда приходит электрик, ему приходится искать разветкоробку, портить обои, краску, штукатурку.

    Вполне возможно, что вас раздражает черный кружок, который располагается на стене и вам не терпится убрать его с глаз долой. Не делайте этого даже для того, чтобы придать комнате идеальный вид. Учитесь воспринимать разветкоробки как нечто естественное, даже украшающее стены.

    Как рассчитать нагрузку на сеть?

    Нагрузку на сеть следует рассчитывать для того, чтобы правильно подобрать провода для проводки. Если их номинальное напряжение, материал, сечение жил будут соответствовать прилагаемой на электрическую сеть, они прослужат долго. Рассчитывать нагрузку также следует для того, чтобы подобрать нужный автоматический предохранитель.

    Рассчитывать нагрузку на электрическую сеть следует следующим образом: надо сложить мощность всех устройств и разделить их на напряжение в сети. Таким образом мы получим силу тока, по которой можно определить, правильно ли подобран электрический кабель, перегружена ли сеть.

    Например, в комнате работает осветительный прибор мощностью 300 ватт, электрическая плитка мощностью 600 ватт, телевизор мощностью 200 ватт. В общей сложности это 1,1 кВт, что соответствует силе тока 5 ампер. При этом не возникает каких-либо перегрузок, так как медный провод сечением 0,5 мм2выдерживает нагрузку 11 ампер, автоматический предохранитель рассчитан на 6,3 А.

    Однако, если мы добавим еще и утюг мощностью 800 ватт, кофеварку мощностью 600 ватт, пылесос мощностью 300 ватт, получится, что суммарная мощность всех работающих устройств равна 2,8 кВт, что равно силе тока 12,7 А. Электропроводка будет нагреваться, так как нагрузка на нее превышает норму. К тому же будет отключаться автоматический предохранитель, рассчитанный на 6,3 А.

    Поэтому в комнате проводка должна быть из медного кабеля сечением 1 мм2, а также в распределительном щитке должен быть установлен автоматический предохранитель, рассчитанный на соответствующую силу тока.

    Прокладывая электропроводку, вы должны определить суммарную мощность всех бытовых устройств, которые могут быть включены одновременно, и исходя из этого выбрать нужный электрический кабель и автоматический предохранитель.

    Даже если вы понимаете, что все приборы вряд ли когда-нибудь будут включены одновременно, все равно постарайтесь установить проводку, которая бы соответствовала возможной максимальной нагрузке.

    Как и зачем прокладывать отдельную магистраль?

    Если вы решили приобрести стиральную машину с фронтальной загрузкой, вам придется прокладывать отдельную магистраль. Это необходимо, так как стиральная машина является очень энергоемким устройством, которое лучше всего подключать к распределительному щитку с отдельным автоматическим предохранителем.

    Как правило, ванные комнаты и туалеты в современных квартирах имеют небольшую площадь, на которой очень трудно разместить стиральную машину. Поэтому существует уже наработанный временем вариант, который широко применяется в нашей стране.

    Из ванной комнаты и туалета делается совмещенный санузел, т. е. сносится стена (как правило, гипсолитовая, реже – кирпичная). При этом получается, что проводка делится на две ветки: одна вела в ванную, другая в туалет. Перекинув провода соответствующим образом в разветкоробке и на распределительном щитке, можно устроить новую магистраль, к которой и будет подключаться стиральная машина.

    Так как после сноса стены приходится проводить штукатурные, а потом еще и плиточные работы, то проблем с заменой электрического кабеля, как правило, не возникает. В результате получаются две магистрали, к одной из которых подключается стиральная машина, к другой – светильник для ванной комнаты, водогрейка, зеркало со светильниками (или комплект мебели для ванной комнаты).

    На распределительном щитке, в зависимости от его конструкции, имеется соответствующая панель, на которую устанавливается автоматический предохранитель. Таким образом и решается проблема по прокладыванию отдельной магистрали.
