Глава 39 «Инфлексибл»

Место постройки Заложен Спущен на воду Введён в строй Стоимость

Портсмут 24 февраля 1874 27 апреля 1876 18 октября 1881 812485 ф.ст.

Размерения, м 97,5 х 22,9 х 7,48/8,08

Водоизмещение, т 11880 (корпус и броня 7720,оборудование 4160)

Вооружение 4 16» 80-тонных дульнозарядных 6 20-фунтовых (вес бортового залпа 3155 кг) 2 подводных и 2 надводных торпедных аппарата

Броня, мм цитадель: борт 610/508/406, траверзы 589/457/356, башни 432/406 (компаунд), палуба 76, боевая рубка 305 обшивка 25 (общий вес брони 3275, или 27,5 % водоизмещения)

Механизмы «Элдер & Сº»: два комплекта трёхцилиндровых компаунд, один цилиндр высокого давления (диаметр 1778 мм), два цилиндра низкого давления (диаметр 2286 мм), ход поршня 1219 мм, 12 котлов (давление 4,2 атм) два двуххлопастных винта (диаметр 6096 мм, 65 об/мин), мощность машин 8407 и.л.с, ход 14,7 уз (в нормальном грузу)

Запас топлива, т 1200/1300

Площадь парусов, м2 1719

Экипаж,чел. 440

Конструктор Александр Милн


«Инфлексибл» сочетал в себе целый ряд нововведений. Он первым из британских броненосных линкоров получил расположенные эшелонно башни, в которых были установлены самые тяжёлые орудия из когда-либо до этого поступивших на вооружение Королевского флота. Корабль имел практически неуязвимую цитадель, высокие надстройки в носу и корме, и защищенные подводной палубой оконечности с развитым подразделением на мелкие отсеки выше неё, призванные надёжно локализовать район затопления. «Инфлексибл» был закован в намного более толстую броню, нежели любой корабль до или после него, причём впервые применили броню-компаунд. Он также нёс две 60-футовые миноноски и торпедные аппараты новейшей конструкции, из которых два впервые были подводного типа. Броненосец отличался самой большой метацентрической высотой среди современных ему британских боевых кораблей, на нём впервые появились цистерны – активные успокоители качки, а также электрическое освещение. «Инфлексибл» является одной из вех британского военного кораблестроения и как предтеча кораблей с центральной цитаделью, и как первый тяжёлый артиллерийский корабль, на котором место вертикальной брони вдоль всего борта заняла броневая палуба ниже уровня ватерлинии. Несомненно, центральная цитадель оказала лишь временное влияние на развитие конструкции линейного корабля, однако палубе под ватерлинией впоследствии было суждено сталь общепринятым элементом броневой защиты тяжёлых кораблей всех флотов.

Помимо этих конструктивных особенностей корабль представлял собой радикальный отход от всех принятых ранее стандартов проектирования – так же как и в части его орудийной мощи, толщины брони и расположения артиллерии. Стимулировав появление этого линкора как «новоманирной боевой машины» с претензией на установление новых критериев оценки боевых качеств кораблей будущего, его заказчики в итоге пожали лишь разовый успех, поскольку их надеждам не было суждено сбыться в последующих модификациях «Инфлексибла», так что в итоге он стал неудачным примером того, что можно назвать преждевременной гипертрофией.

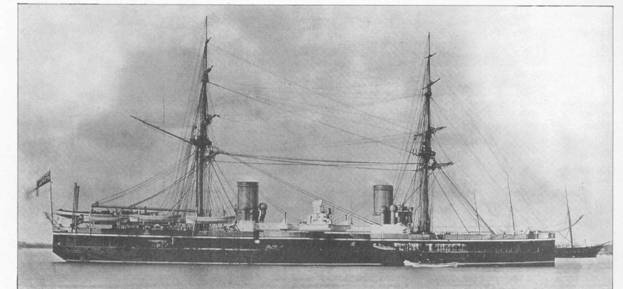

«Инфлексибл» после ввода в строй


В течение всего первого года становления концепции цитадельного броненосца «Инфлексибл» неизменно получал восторженную прессу; впоследствии, когда выяснилось, что его боевая остойчивость находится под вопросом, хор похвал сильно поутих. Правда, позднее его способность сохранять прямое положение в бою была более или менее реабилитирована и на короткий срок корабль снова стал предметом национальной гордости и веры. Однако с поступлением на вооружение новых тяжёлых единиц флота более лёгких и скорострельных орудий авторитет «Инфлексибла» стал стремительно клониться к закату, и всего через пять лет после подъёма флага новая казнозарядная артиллерия окончательно вывела его из первой линии боевых кораблей флота.

Но каковы бы ни были его недостатки, «Инфлексибл» выделяется как самый большой корабль, когда-либо воплощавший концепцию Барнаби – в большей степени за счёт новизны проекта, нежели из-за применения огромных орудий и массивной брони. Он определённо оказался выдающемся кораблём и в значительной степени олицетворял решение проблемы противоборства самого большого орудия и самой толстой брони, решение лучшее, чем те, которые последовали в будущем. И всё же этот линкор стал локальным успехом. Британии следовало вообще проигнорировать «Дуилио», как впоследствии поступили с остальными гигантскими творениями Брина; даже не принимая во внимание тот факт, что итальянцам всегда гораздо лучше удавалось создавать хорошие корабли, нежели сражаться на них, «Дуилио» с его медленно заряжающимися и неточными орудиями – из которых можно было стрелять только по одному во избежание повреждений корпуса и надстроек – никогда не смог бы противостоять любому из предложенных вариантов модификации «Фьюри». Однако к несчастью Совет поддался убеждению, что «британским кораблям необходимо иметь орудия самого мощного образца» и так «Инфлексиблу» выпала участь стать первым разочарованием Адмиралтейства в последующей череде кораблей со сверхтяжёлыми орудиями, к которым в будущем присоединились «Бенбоу», «Санс-Парейль» и «Фьюриес». В основе концепции всех этих кораблей лежала идея о том, что с противником возможно покончить единственным удачным попаданием, так сказать, нокаутирующим ударом, который, однако, так никогда и не пришёлся на долю ни единого броненосного корабля в истории морских войн. Одного сокрушительного удара можно было ожидать лишь при хорошо управляемом залповом огне, а не при спорадической стрельбе из одиночного огромного орудия. К счастью для Королевского флота, первая фаза создания броненосных линкоров со сверхтяжёлыми калибрами и началась, и закончилась «Инфлексиблом». Для более наглядного представления об общей идее этого корабля его следует представить как бы состоящим из трёх отдельных частей:

1. Центральной цитадели размерами 33,5 х 22,9 м, возвышающейся на 2,9 м над водой и опускающейся на 1,8 м ниже её уровня, с башнями в противоположных углах и помещающимися внутри неё гидроприводами заряжания орудий, погребами боезапаса и прочими вспомогательными механизмами. Цитадель защищалась бронёй из двух слоев, разделённых и подкреплённых тиком, так что в сумме она состояла из 508 мм железа и 533 мм тика выше ватерлинии, 610 мм железа и 432 мм тика по ватерлинии и 406 мм железа и 635 мм тика у нижней кромки.

Подводного корпуса, ограниченного сверху 76мм броневой палубой, простиравшейся от тарана до головы руля, с машинно-котельными отделениями, расположенными под цитаделью, и везде, где только возможно, разделённого на водонепроницаемые отсеки.

Надводного корпуса и надстроек выше броневой палубы перед и за цитаделью, незащищённого бронёй и конструктивно предназначенного только для поддержания остойчивости.

Создателями «Инфлексибла» особо отмечалось, что непробиваемая цитадель [Выд. авт. – Ред.] будет способна «при любых возможных повреждениях небронированных оконечностей сплошными и/или разрывными снарядами поддерживать корабль наплаву в совершенной безопасности пока все полученные повреждения не будут исправлены» – и это обстоятельство особенно выпячивалось как принципиальный смысл его итоговой конструкции.

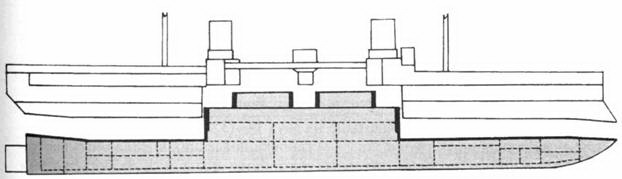

Концепция «Инфлексибла» небронированная, но обладающая достаточной плавучестью надстройка поверх корпуса-«плота». ограниченного сверху броневой палубой. а в центре – мощной броневой цитаделью


Новые размеры корпуса

Являясь последователем Рида, Барнаби оказывал предпочтение небольшому отношению длины к ширине, и корпус «Инфлексибла» он сделал самым полным изо всех созданных до этого боевых кораблей. При разработке его обводов главный строитель основывался на проведённых Уильямом Фрудом исследованиях о влиянии пропорций кораблей на их характеристики, которые проводились посредством буксировки их моделей в специальном бассейне – было выяснено, что соотношение L/B равное 4,5:1 оставалось допустимым без понижения заданной скорости хода будущего броненосца или без увеличения мощности его механизмов на поддержание этого хода. В свете необходимости придания кораблю наиболее возможной ширины корпуса для сообщения его эшелонно расположенным башням максимальных секторов обстрела в сочетании с необходимостью обеспечения надёжной прочности и остойчивости корпуса польза работ Фруда выразилась в обосновании двигательной установки в 8000 л.с. для развития «Инфлексиблом» полного хода в 14 уз, хотя его L/B составляло всего порядка 4,1 [320:75 даёт соотношение 4,27. – Ред.].

Однако во времена проектирования «Инфлексибла» ещё не существовало ясности о поведении в море коротких и широких кораблей, быстро терявших скорость при движении против волны. Корпус типа «скользящая тарелка» оказался хорош в теории и на испытаниях в бассейне, но в службе показал себя неважно. Это обстоятельство оставалось непонятым ещё какое-то время, в течение которого Барнаби, вполне удовлетворённый модельными испытаниями «Инфлексибла», продолжать проектировать корпуса своих кораблей кургузыми, при этом сильно экономя в тоннаже и, как ему казалось, обеспечивая необходимую скорость без существенного приращения мощности.

«Инфлексибл», вне всякого сомнения, оказался самым некрасивым кораблём своей эпохи, особенно при взгляде с носа и кормы, когда его огромная ширина корпуса дисгармонировала с узкой надстройкой, по бокам которой выступали две огромные башни, напоминавшие стога сена. Повсеместно плавные линии корпуса были испещрены всевозможными выступами и впадинами, а две уродливые дымовые трубы венчали его неуклюжий силуэт.


Артиллерия

16» (406,4мм) дульнозарядные нарезные орудия «Инфлексибла» вели огонь 763,9кг снарядами, покидавшими ствол со скоростью 485 м/с и пробивавшими железную плиту толщиной 584 мм с дистанции 900 м. Скорость стрельбы составляла один выстрел на орудие в две минуты. После вступления в строй корабль нёс также шесть 20-фунтовых пушек в качестве противоминных (из них же производилась и салютационная стрельба), которые в 1885 г. заменили 102мм казнозарядными орудиями, а эти последние в 1897 г. – 120мм скорострельными пушками. В 1900 г. возник план об установке батареи 6” орудий, однако до этого дело так и не дошло, поскольку старый корабль уже того не стоил. Погреба боезапаса располагались под броневой палубой за пределами травезного бронирования цитадели.
